Paso 1: El circuito.

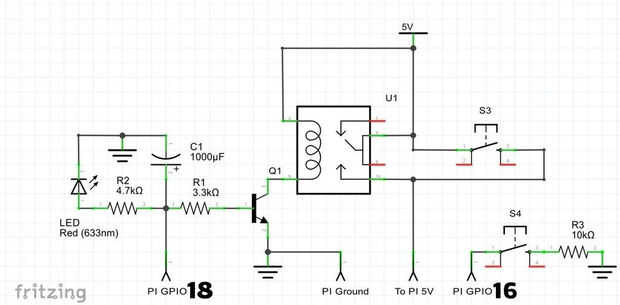

Aquí está el bosquejo del circuito.
Piezas que se necesita son:
- Algunos pan de Vero de Proto Board
- Resistencias (1/8 Watt hará) 3k 3, 4 k 7 y 10 K
- Transistor 2N2222
- Relé CCI-21F
- Condensador 1000uF
- Un LED
- 2 interruptores de botón
- Algunos cables
- Conectores (yo usé de JST)
Poder de la Pi puede ser alimentado a través de ya sea el GPIO 5V tierra pines o empalme y re un micro USB cable de la soldadura.
Una vez que han montado el circuito que tendrá que añadir algunos software de monitoreo a la Pi antes de cablear hasta... Es el siguiente paso.
