Paso 2: electrónica
La electrónica es realmente muy simple, ya que hay sólo cuatro componentes principales:
- Frambuesa Pi
- MF RC522 lector
- Fuente de alimentación
- Altavoces amplificados

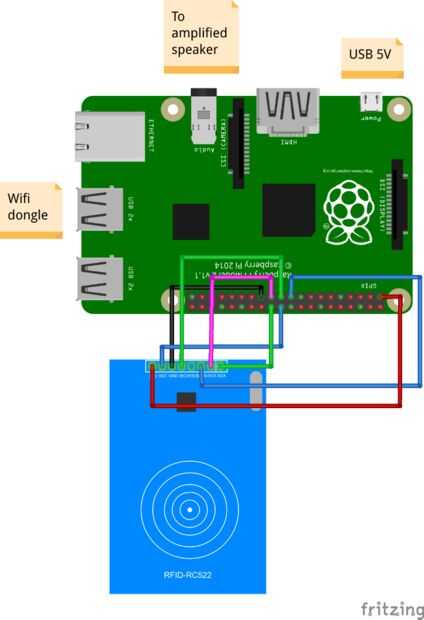

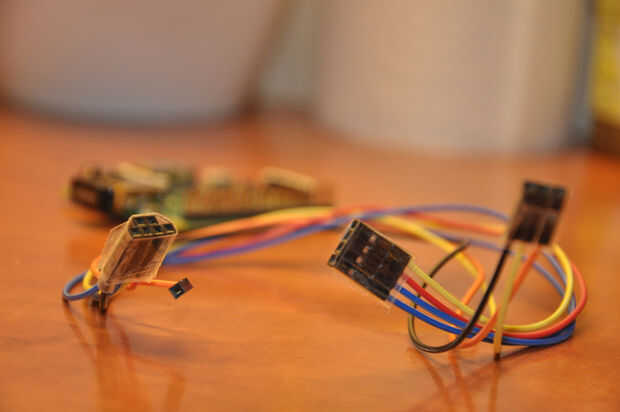

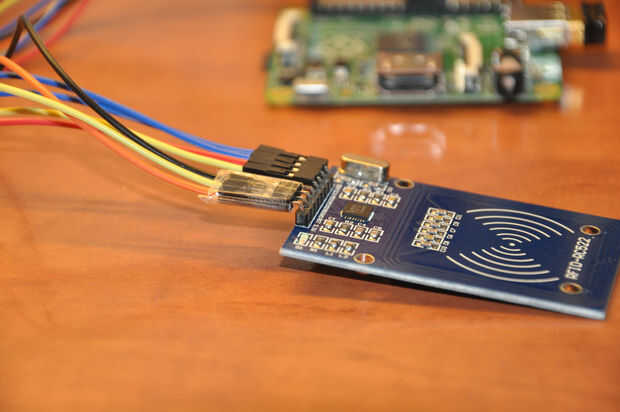

En el diagrama de Fritzing, puede ver cómo conectar la frambuesa Pi al lector RC522. Conecté los dos con los cables regulares de Dupont. Después de verificar todos los componentes funcionan como se esperaba (siempre probar la electrónica antes de colocarlo en una caja), utiliza cinta para combinar las cabeceras individuales. Esto hará mucho más fácil volver a conectar cuando usted pega los componentes en su lugar.
