Paso 4: El cableado de la lámpara, conectores de relé y Raspberry Pi.
He intentado mi mejor hacen un diagrama simple que hilo esta. No es demasiado duro para no temer. En primer lugar vamos a preparar nuestra frambuesa Pi y nuestro conector del relé. Te recomiendo mirar los diagramas que he creado para ayudarte. Dependiendo de cuántas luces/lámparas que desea agregar la voluntad depende de cuantos cables de puente utilizas.

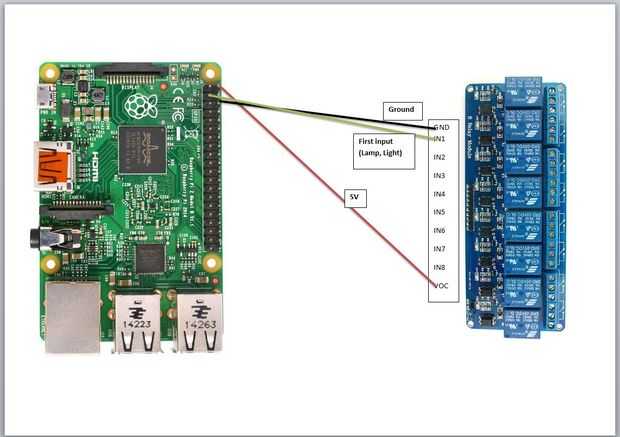

La primera imagen muestra cómo conectar su frambuesa Pi a la placa de relé de canal 8 usando los cables de puenteo. Recomiendo usar rojo para el positivo y negro para negativo sólo para mantener las cosas simples.

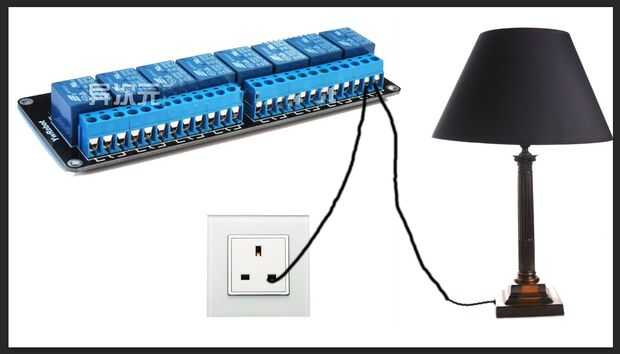

Ahora que has cableado esta podemos preparar nuestra lámpara. Por favor consulte el diagrama con la lámpara. Pido disculpas por mis diseños de crudo, pero que hacen sentido. Por favor, lea las instrucciones paso a paso caso que usted está confundido.
1. Corte el cable de la flexión por la mitad con cortadores de alambre y luego tira hacia atrás el aislamiento.
2. tienes dos cables dentro de la flexión - Blue(Neutral) y Brown(Live) (en la mayoría de los casos). Tira atrás el aislamiento en ambos de estos cables y retuerza los extremos hasta hacer un final limpio.
3. Conecte los dos extremos azul del alambre usando un bloque conector o soldadura. Conecte el cable marrón al canal de relé con el lado izquierdo y medio de un relé. Fijar con el tornillo y asegúrese de que esté seguro. Asegúrese que los cables no se corta hacia fuera.

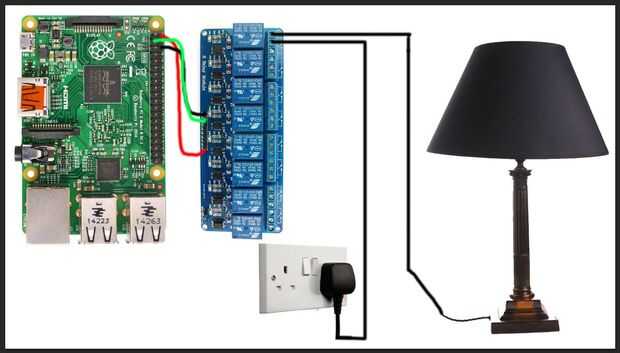

Echa un vistazo al diagrama final para asegurarse de que tienes todo correctamente de configuración.
Ahora vamos a pasar pruebas de nuestra creación hasta el momento. Una vez que sabemos funciona podemos comenzar haciéndolo trabajar vía web.
