Paso 3: Conectar teléfono dispositivos

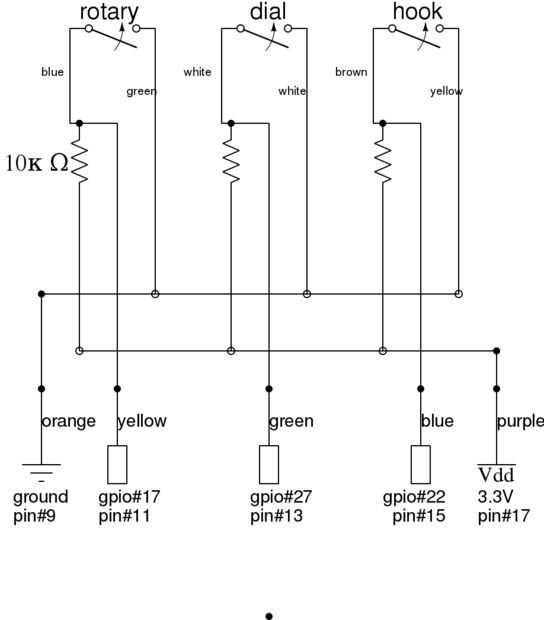

Para averiguar cómo utilizar los dispositivos como entrada a la Pi, utilicé este esquema.
Básicamente, el gancho, el rotary y la esfera pueden considerarse interruptores independientes. El interruptor del gancho está abierto cuando el receptor está en el gancho y luego se cierra cuando el receptor se levanta. El interruptor selector está abierto cuando el rotatorio está en su posición por defecto y se cierra cuando el rotary es alejado de la predeterminada (apertura otra vez cuando vuelve). El interruptor rotatorio se basa en la posición de cerrado, luego abre y cierra tantas veces como el número que usted marcó.
Cada uno de estos interruptores conectados a un pin GPIO usando un cable de puente. Para cada interruptor, he incluido una resistencia de ohmio 10 k como se muestra en el diagrama de cableado. En el diagrama, las etiquetas de color superior describen los colores de los cables del teléfono. Las etiquetas de color de fondo son colores solo que utiliza pero coinciden con lo que se muestra en la segunda foto.

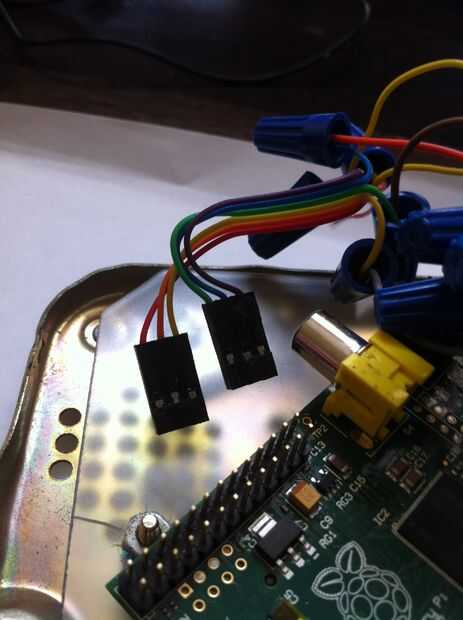

Para que sea fácil de conectar y desconectar el cableado, hice mi propio "cable de arco iris" por pegar los terminadores de puente. Elegí una fila de pines GPIO que estaban todos en una línea. Específicamente que conectado a los pines 9,11,13,15 y 17 que incluyen una tierra (pin 9) y una de 3.3V (pin 17) y entre ellos tres pines GPIO. Alambré el rotary al pin 11, el dial a pin 13 y el gancho al pin 15, como se muestra en el diagrama.
