Paso 1: Preparar e instalar el módulo de cámara de frambuesa Pi
ADVERTENCIA: Manipule con cuidado el módulo de cámara. Asegúrese de tierra para que el módulo de cámara no accidente zap. Es muy delicado.
Elementos necesarios:
- Frambuesa Pi ($35)
- Lata de frambuesa Pi ($8)
- Módulo de cámara de frambuesa Pi ($25)
- Recintos de módulo de cámara de frambuesa Pi ($9)
- 24" Cable recambio de cinta ($11)
- Inalámbrica Dongle ($9)

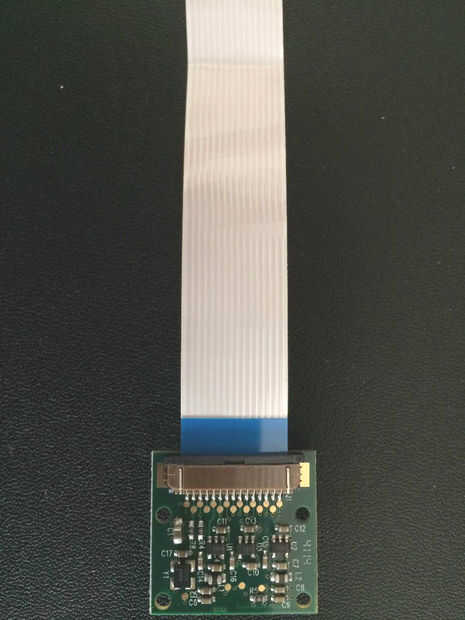

Cambio de Cable de cinta
Tendrá que cambiar el cable de cinta para un más largo en. Usé un cable de cinta de 24 pulgadas que podría haber sido exagerada pero el cable estándar era demasiado corto a la cómoda posición de la cámara.
En la base donde se unen la cámara y el cable, apriete las lengüetas negro en los lados y tire. Se debe liberar el cable de la cámara. Luego instalar el nuevo cable con la cara metálica hacia la Junta. Deslice las pestañas negro hacia abajo para asegurarlo el cable.

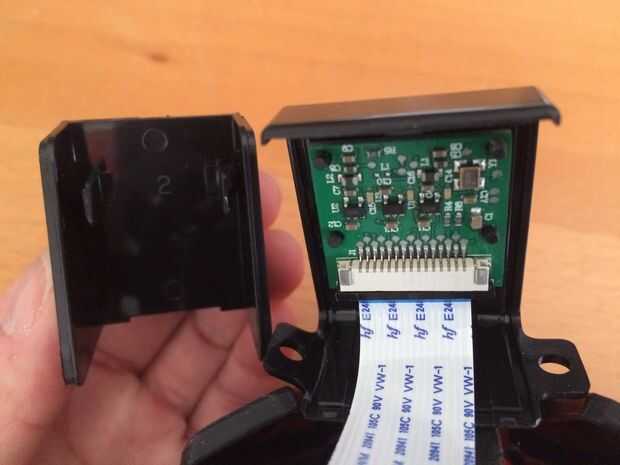

Configurar la cámara módulo caja
Ya que este es un juguete de RC de Nerf que dispara los dardos de esponja, sería prudente proteger la cámara contra posibles abusos. Este recinto que he comprado de Amazon. Mientras te protege del contacto casual y ligero impacto, no resistirá al abuso del ambiente o manipulación excesiva.

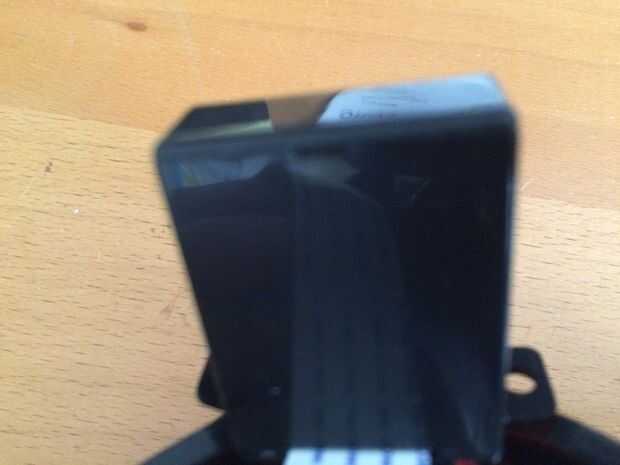

Para este recinto particular, provistos de las clavijas superiores a través de los orificios en la placa de la cámara mirando hacia fuera. Luego quebró la pieza posterior en lugar. Listo. El cable se cuelga pero no te preocupes.
Configurar la Raspberry Pi y Pi de la lata y la instalación de la cámara
Otra vez, debido a la naturaleza del uso y abuso de a que este juguete se someterán, tengo un gabinete. No proteger de impacto sino de contacto casual y ligero impacto. Dependiendo de tu caso, puede que necesite montar a la mitad y luego pasar el cable por la ranura superior. Con mi caja, he puesto la IP en la parte inferior. Alimenta el cable por la ranura de cable de la cámara y luego aplastado las fichas negras (como antes cuando reemplace el cable) y el cable en la ranura, asegurándose que el lado del metal hace contacto con los pasadores metálicos en el puerto. Deslizar las pestañas negro hasta seguro el cable y rompió la parte superior de la caja con la parte inferior. Listo.
