Paso 3: Ya soldar cables y nuevos conectores JST

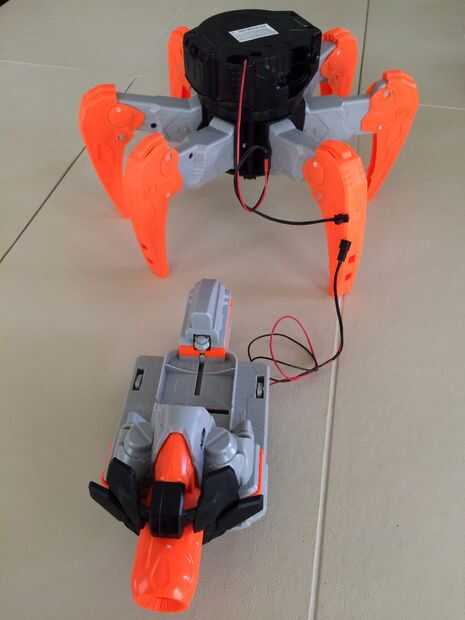

El TerraDrone está conectado con un conector de barril que debemos sustituir. En este caso, lo reemplacé que conectores JST. Te recomiendo iniciar con el cuerpo y luego hacer la cabeza. Cuando trabajaba en él, es el orden inverso y había un montón de escupir y maldecir. Que podrás aprender de mis errores.
Materiales necesarios:
- Nerf TerraDrone (85-90$)
- 2 juegos de cables rojo y negro (era demasiado generoso pero figura que es mejor tener más más que menos)
- Conectores JST (1 macho y 1 hembra) ($.75 cada uno)
- abrigo del encogimiento del calor (8 piezas)
- De la soldadura
- Soldadura de hierro
- Destornillador
- Pistola de calor
Cambio de conectores en el cuerpo
Extendiendo los cables
En primer lugar, separar la cabeza de la TerraDrone de su cuerpo. A abordar el cuerpo primero (es más fácil). Asegúrese de quitar todas las baterías y tiene el botón de encendido.

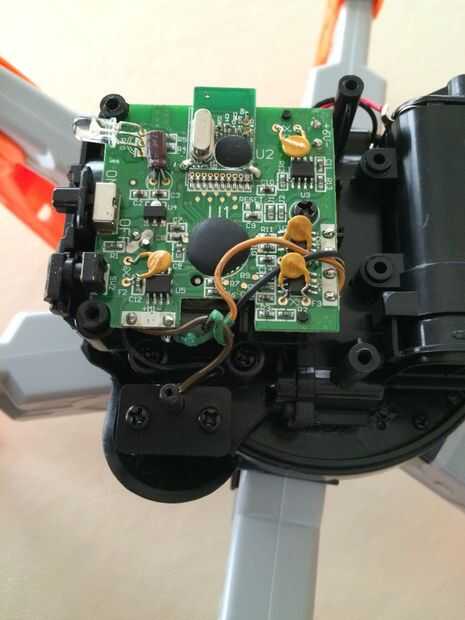

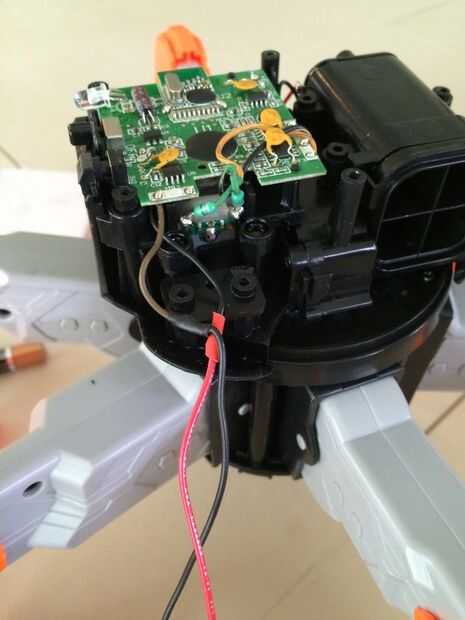

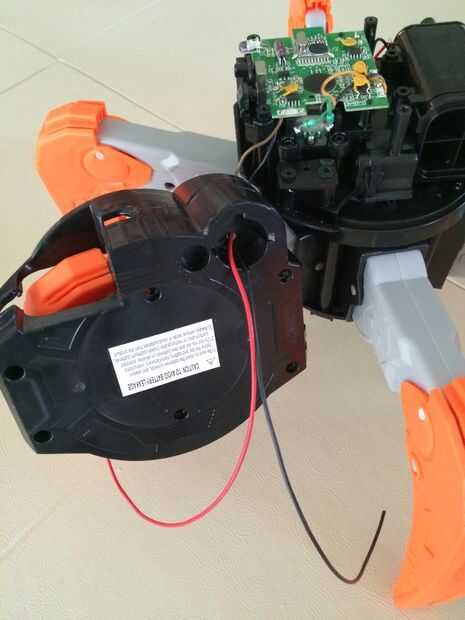

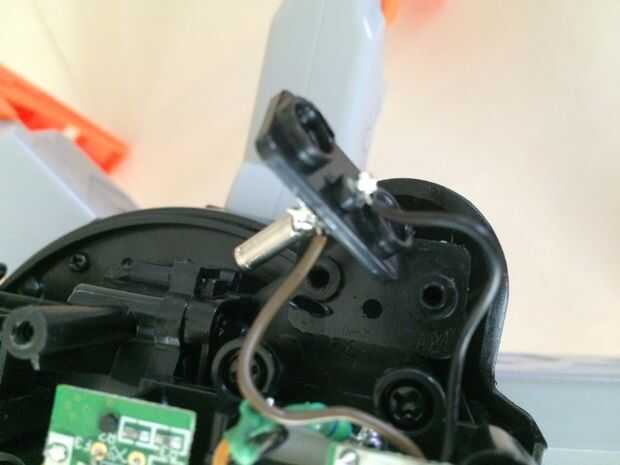

Abrir el caso y desatornille el conector de barril. Nota cual cable es positivo y tierra. I corte y había rayado el alambre y el cable de extensión y los soldados juntos. Proteger la Unión de alambre soldadas con el abrigo del encogimiento del calor. Hacer esto otra vez con el segundo alambre. Pase los cables a través del orificio por la parte superior del cuerpo y el tornillo juntos nuevamente.
Adición de JST conector a cables de cuerpo

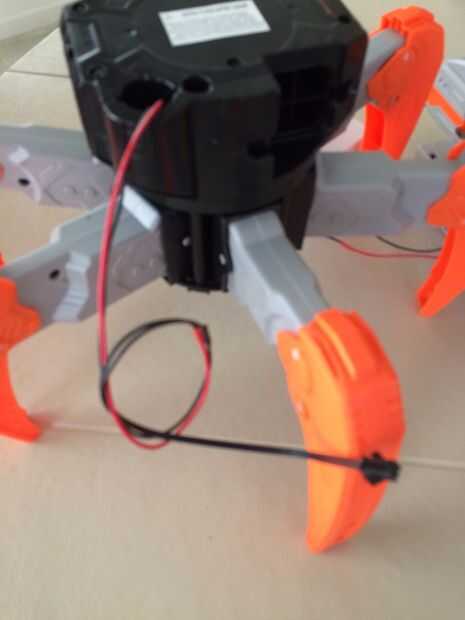

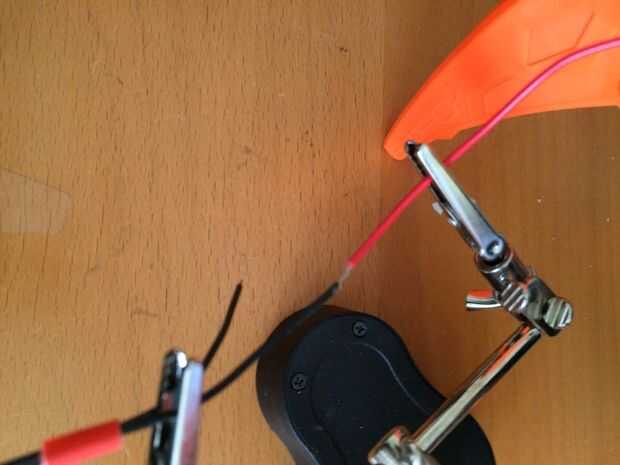

A continuación, deslice el abrigo del encogimiento del calor abajo los cables lejos de donde tenemos que soldar. El otro extremo del cable de extensión de la raya. Soldar los conectores JST a los cables el positivo y la tierra. Ahora shimmy el calor encoja el abrigo hasta la unión entre el cable de extensión y JST y encoger envolver la zona.
Listo. Ponga a un lado.
Que va a hacer lo mismo a la cabeza. Sin embargo, esta parte es un poco complicada.
Extendiendo los cables y cambio de conectores a la cabeza
Extender el cable

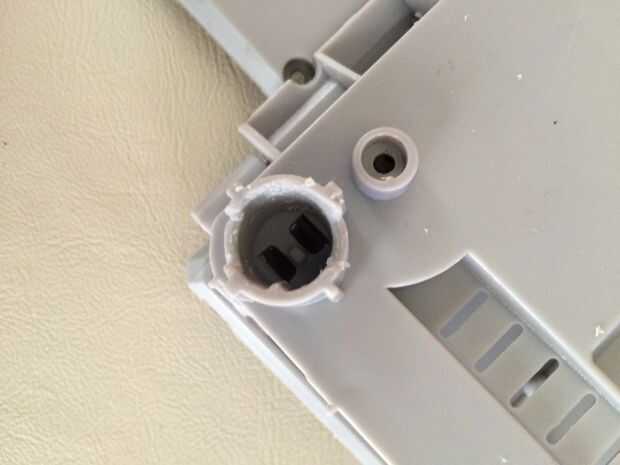

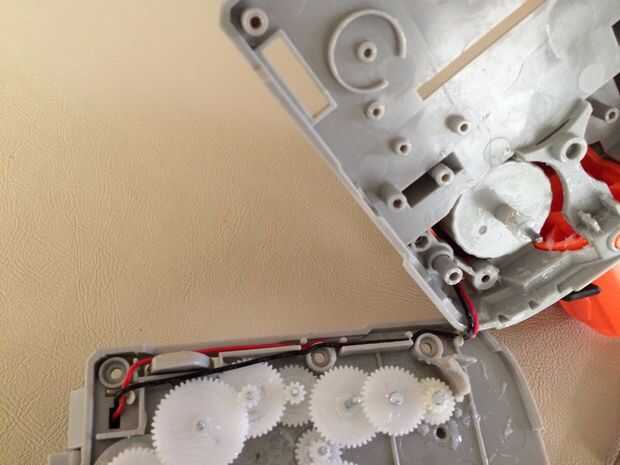

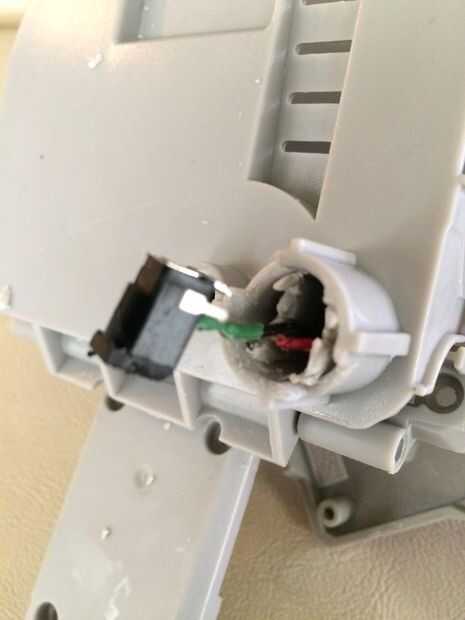

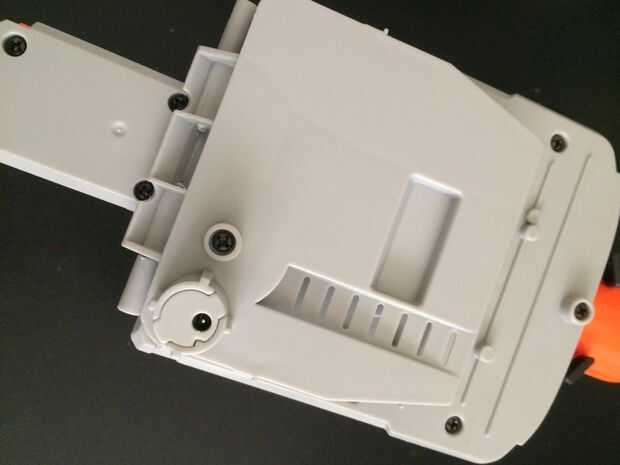

Esto necesitará primero rasgar hacia fuera la pieza de plástico asegurar el conector de barril. Esto me llevó un rato. Todavía no Destornille la parte superior. Hay un montón de dientes y pedazos que caerán. También, desenroscar el tornillo justo al lado de la columna de conector de barril. Una vez que quitar el plástico, exponiendo los alambres, cortar los cables como cerca del conector como sea posible. Ahora, con mucho cuidado, desenrosque los tornillos que sujetan la cabeza juntos (no Desenrosque el tornillo junto al conector). Apartar cuidadosamente las piezas y separe suavemente. Aflojar los alambres y la soldadura para los cables de extensión y el abrigo del encogimiento del calor que las juntas como se hacían antes. Pase los cables de extensión a través de la columna de barril. Con cuidado, volver la cabeza juntos.
Adición de JST conector para cables de cabeza
A continuación, deslice el abrigo del encogimiento del calor abajo los cables lejos de donde tenemos que soldar. El otro extremo del cable de extensión de la raya. Soldar los conectores JST a los cables el positivo y la tierra. Ahora shimmy el calor encoja el abrigo hasta la unión entre el cable de extensión y JST y encoger envolver la zona.
