Frambuesa Pi FPV en RC TerraDrone (4 / 6 paso)

Paso 4: Construcción de la vivienda para Pi y Banco de potencia

Bueno, esto es totalmente un prototipo rápido y sucio. En el futuro, tiene la intención de diseño y 3D impresión una carcasa mejor (y lo pondrán para arriba en Instructables cuando lo hago) pero por el bien de tiempo y el plazo de noche estructura de Raspberry Pi, esta fue mi solución. También aprendí la manera dura que no hay derecho camino y camino equivocado para poner la cabeza. Por suerte, el velcro fue muy indulgente y pude girar y empujar para sujetar la cabeza.

Materiales:

  • 3 cuadrados de 4.5 adentro de la madera (comprada en tienda de artesanía 2 pack por $1,99)
  • 8 grandes carretes de barril de 3/16 "x 7/8" (comprado en tienda de artesanía: bolsa de 20 $3,99)
  • Pegamento para madera
  • 4 juegos al aire libre Velcro (2 juegos por $6.00)
  • 3 pares de comandos cuadro colgante tiras (tiras de medio 6 juegos por $6.00)

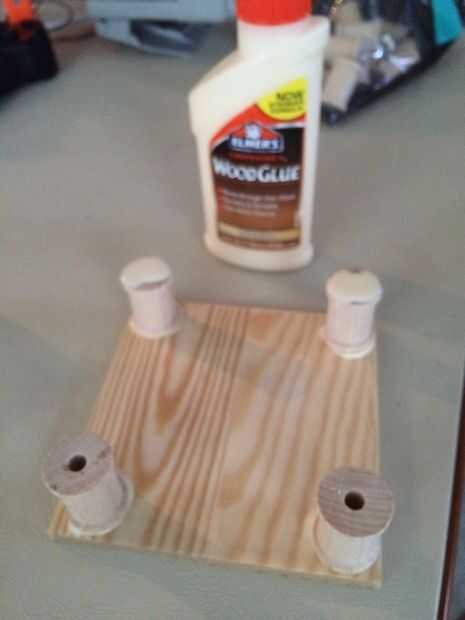

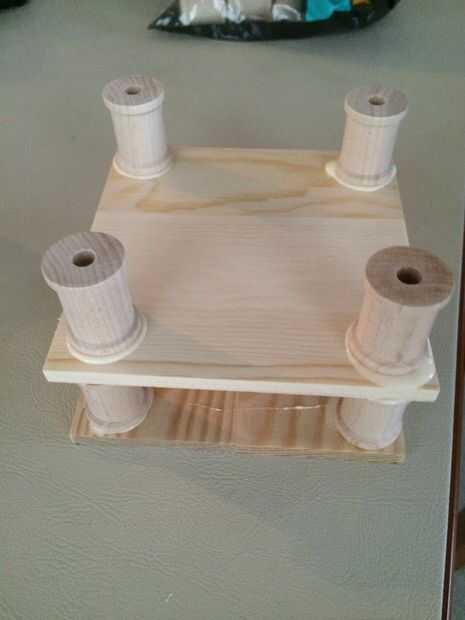

He pegado los carretes en las cuatro esquinas de los tableros y ponerlo a un lado seco durante la noche. He probado para ver si el Pi y el Banco de potencia. Desafortunadamente, el Banco de la energía era un poco demasiado así que tuve que serrar parte del carrete para hacer espacio.

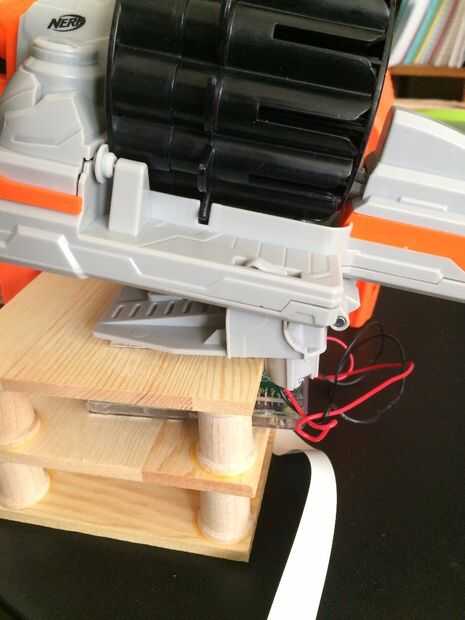

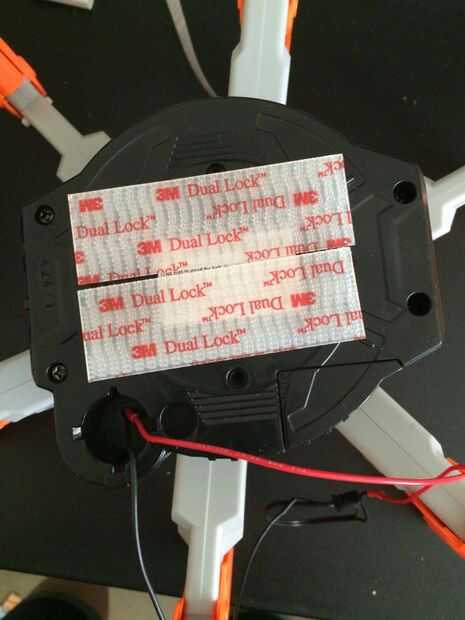

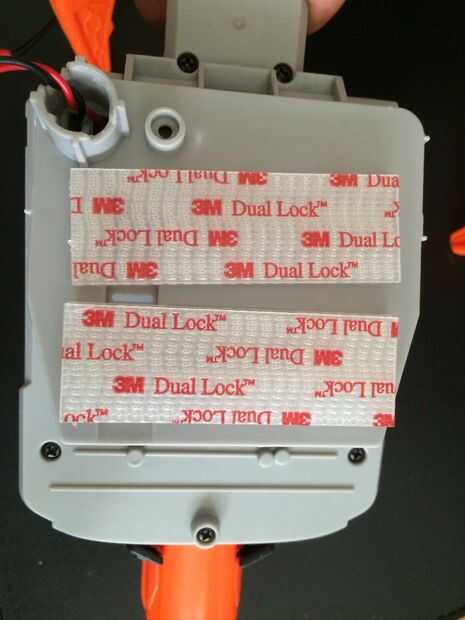

A continuación, apliqué el velcro al aire libre en la parte inferior de la madera sándwich y al cuerpo de la TerraDrone. Hice lo mismo para la cabeza aunque el pequeño pedazo de la cabeza tuvo que colgar el lado.

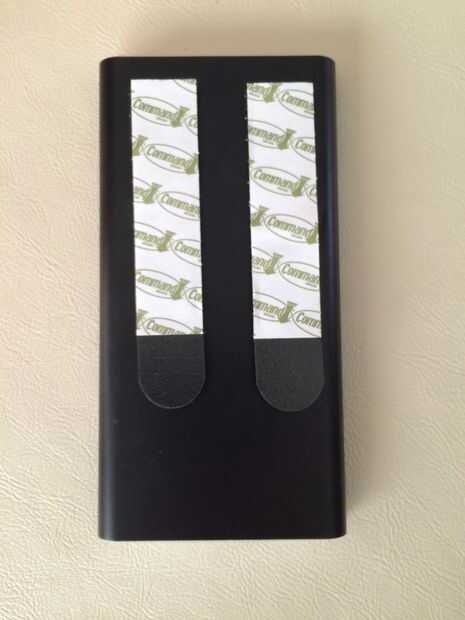

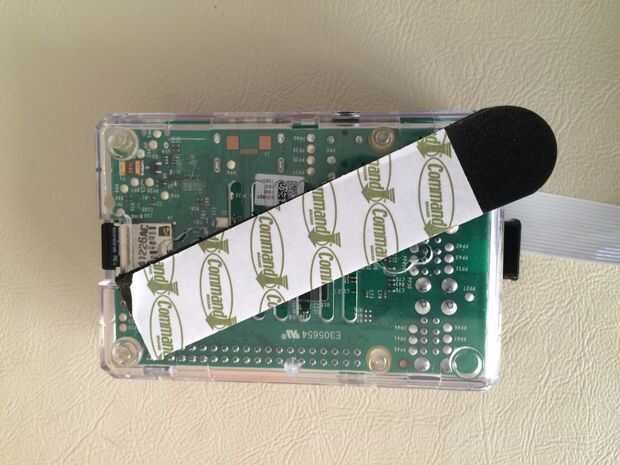

Luego, le puse las tiras de comando en la caja del Pi para asegurarlo en su lugar. El Banco de potencia se acuñan bastante bien pero le pongo un sistema en él para la buena medida.

Dejar todo de lado y permitir que el velcro y tiras de comando para fijar según las instrucciones.
