Paso 2: Configuración del Hardware

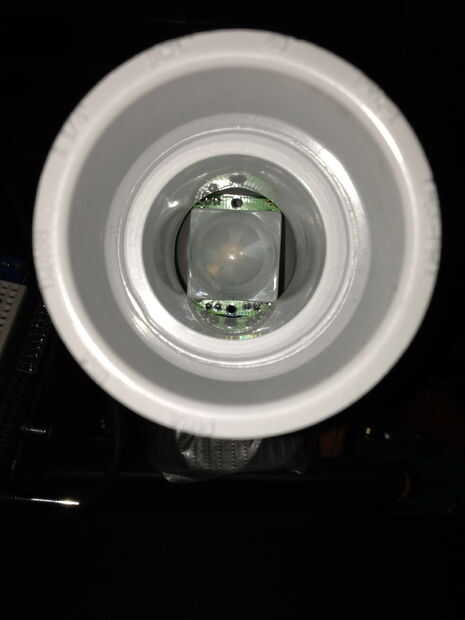

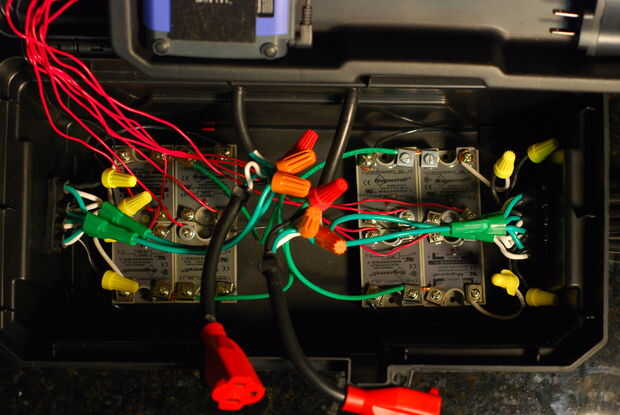

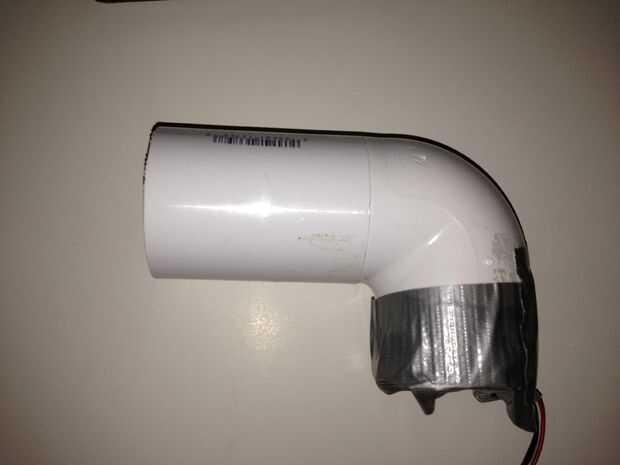

Para este proyecto decidí utilizar sólo 4 de los 8 relés de estado sólido. Conectáramos directamente a la RPI GIO puertos y tierra. He utilizado el codo de PVC para limitar el radio tenía el sensor de movimiento. Esto ayudó a reducir disparadores "falso positivo" puesto que el sensor de movimiento PIR puede ser muy sensible.

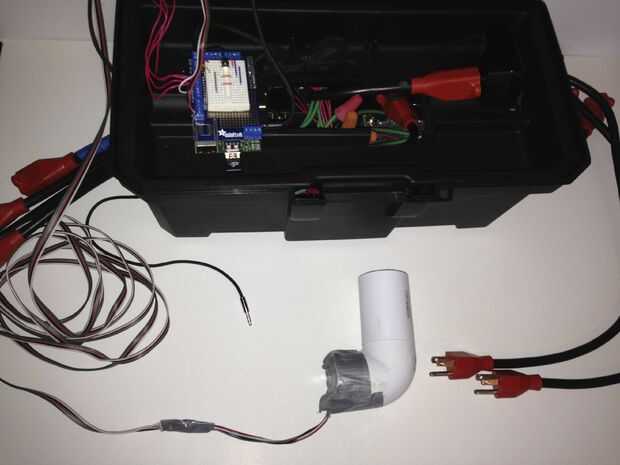

Usé un cable largo para que me deje colocar el sensor de movimiento cerca de la tierra (la caja de ssr se colocó en el balcón).

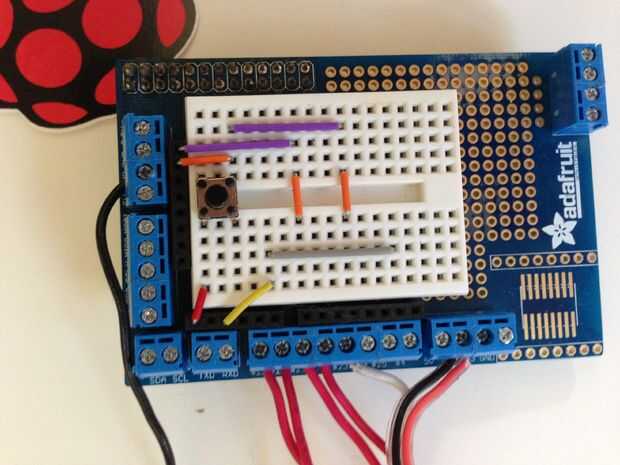

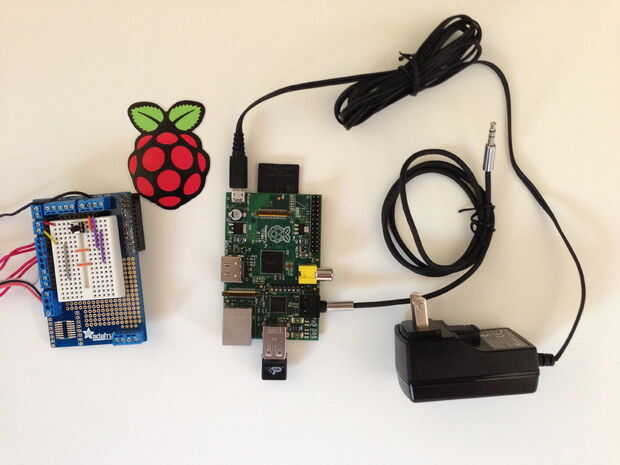

Eso es básicamente lo. He usado los puertos GPIO RPI
- luz estroboscópica 17
- 18,21,22 luces de inundación.
- Sensor de PIRmotion
GPIO 23
3, 3V
Tierra

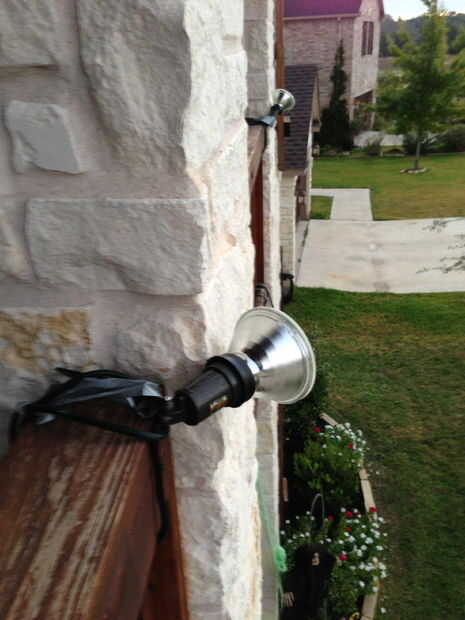

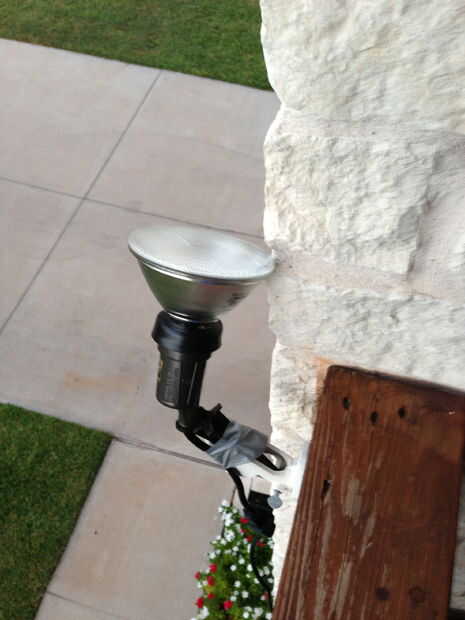

Puse las luces de 3 inundación en el segundo piso terraza apuntando hacia arriba para permitir la reflexión en las paredes. La luz estroboscópica se colocó en el primer piso y se convirtió durante la duración de la canción completa.
Había conectado un sistema de altavoz de gran alcance en la salida de audio de mini jack RPI.
