Frambuesa Pi Hat CNC controlado por Motor paso a paso de CD-ROM

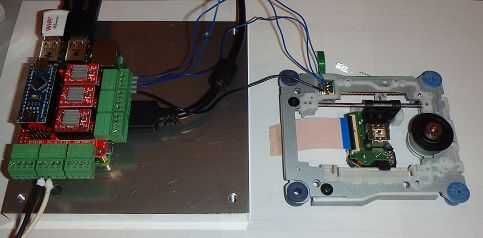

Objetivo: aprender lo sencillo que es usar el sombrero de CNC de frambuesa Pi del Protoneer probando hacia fuera en un motor de pasos de CD-ROM.

Por qué: muchos de nosotros sueñan con hacer nuestro ranurador del CNC / grabador pero conseguir empantanado en los detalles y las incógnitas. Se trata de una manera simple y barata para probar las aguas con componentes que ya tenga puesta alrededor.

Tiempo: ~ 2 horas incluyendo la tarjeta SD que destella y soldadura.

Nivel de dificultad: principiante

Piezas / lista de herramientas:

  • Frambuesa Pi 2 modelo B (pueden funcionar en otras versiones pero no he verificado)
  • CNC sombrero V2.51 (vendida por Protoneer aquí por $30 + envío) (wiki ubicado aquí)
  • Conductor de pasos A4988 StepStick (mina compré aquí por $6)
  • Unidad de CDROM con puerta mecánica (rescatado mina de computadoras viejas se reciclan en el trabajo)
  • Fuente de alimentación (24V me dio el mejor resultado)
  • Arma de la soldadura
  • Multímetro (opcional)
  • Herramientas de cableado básico (peladores, cortadores, pequeños destornilladores, alicates, etc.).
Etiquetas: CNC, Motor paso a paso, Sombrero de frambuesa Pi
