Paso 3: Conseguir que todos los encendidos.
MÁS POWA!!!
Voy a refrito básicamente mi compilación anterior para convertir y utilizar una fuente de alimentación ATX. Quería los alambres externos como pocos como sea posible, con una una fuente de alimentación de PC puedo satisfacer todas las necesidades de energía y sólo tiene un cable de poder dejar el gabinete. El otro requisito era que todo tiene que ser modular, voy a utilizar tantos conectores existentes como sea posible y cuando no existe un conector utilizo un JST o un Molex
Asegúrese de que la alimentación esté desconectada antes de cables recorte. ¿está desconectado? Revise de nuevo

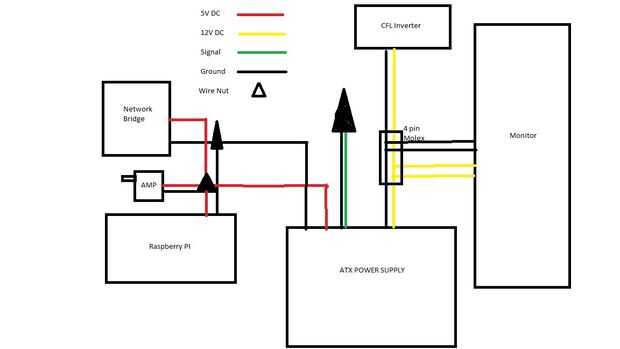

El punto principal de esa construcción es que el cable verde es la señal para activar todo. Así será el interruptor principal. Los cables amarillo + 12v DC, cables rojos son + 5v DC, suministro de cables naranja + 3.3v y los cables negros son el terreno común. No estoy usando los otros colores de paquete, sin embargo el artículo de Wikipedia habla de lo que son.
http://en.wikipedia.org/wiki/ATX/
Si desea colocar el conmutador para el verde y un cable de tierra. Cuando el interruptor está abierto todo va a estar apagada, cuando cerrados todo se enciende. Sin embargo para evitar que mi hijo a los bancos el interruptor para apagarla. Usé una tuerca para cables y permanentemente a la izquierda este circuito cerrado.

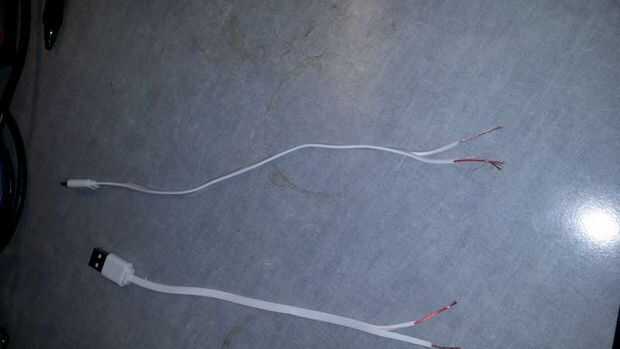

Se suelda el cable de Micro USB a un rojo y negro (5v) fuente de alimentación para la Pi.
Un barril de 2.5mm se suelda a un rojo y negro (5v) fuente de alimentación para el puente de red
Mini amplificador está usando un rojo y negro (5v) a 2 conectores JST para mantenerlo modular

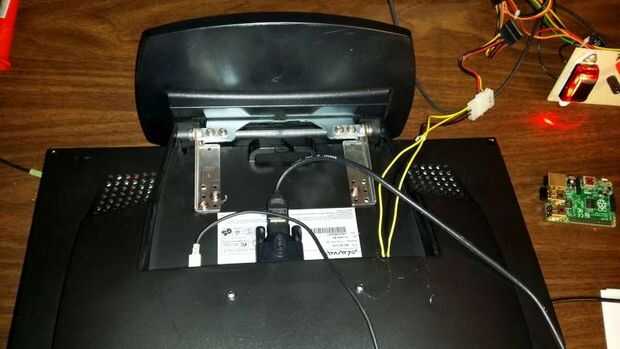

El monitor utiliza 2 amarillos y 2 negros en un adaptador de corriente Molex (de atrás cuando no había ningún procesador dedicado 12v cables de alimentación en una fuente de alimentación ATX)
La luz de la carpa se va a usar un amarillo y un negro ya que requiere un 12v para alimentar el inversor para la luz fluorescente.

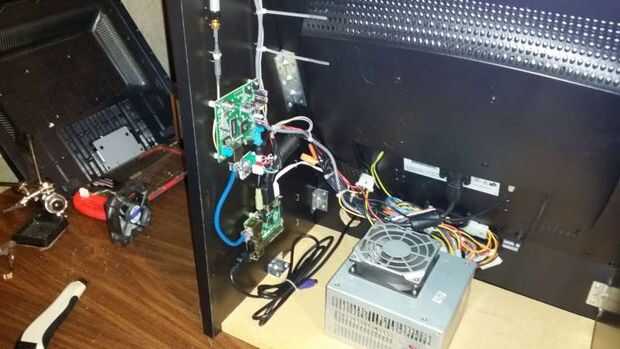

Me gusta mantener todo encamina muy bien por lo que con grapas abrazaderas de plástico al interior del gabinete para administración de cables limpiador.
Ahora como Justin Timberlake diría "en el puente..."
