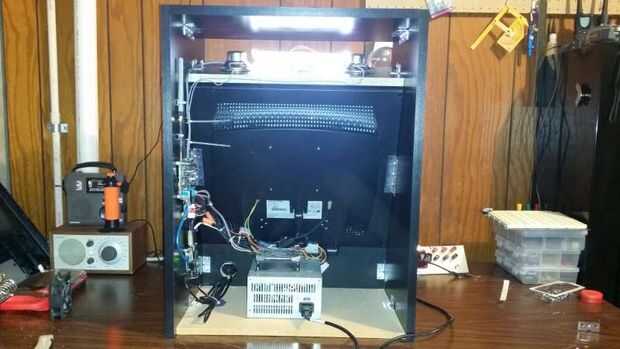

Paso 5: Instalar todas las tripas de la máquina

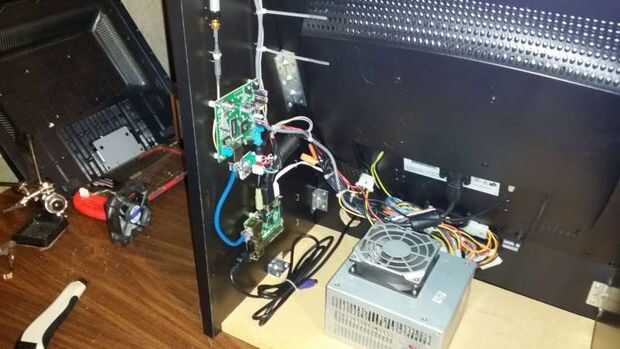

La instalación es casi trivial. El proceso consiste en el encaminamiento de cables y fijar las placas a accesorios sólidos.
He utilizado poco compensaciones de nylon y tornillos de montaje de PC estándar. Para la colocación tuve la placa de circuito a la superficie de montaje. Marcado donde estaban los agujeros. Coloca un offset de nylon con un poco de pegamento gorila luego atornillar la placa de circuito en el panel.
Administración de cables se logró utilizando una engrapadora para fijar las abrazaderas de plástico para el panel lateral luego comprimir los paquetes de cableado conectado en su lugar.
El monitor fue asegurado en la etapa de ensamblado del gabinete ya que es un componente estructural.

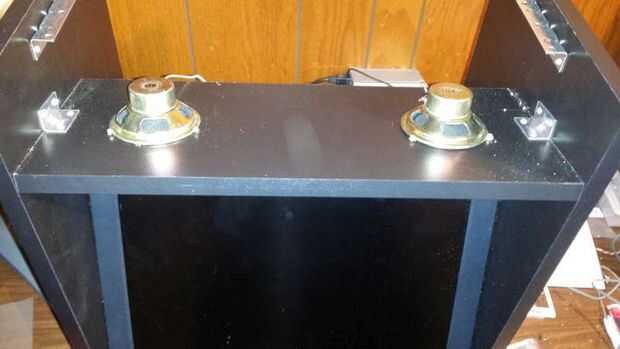

Los altavoces y las luces de la carpa también se instalan en este momento con tornillos para madera y compensaciones.

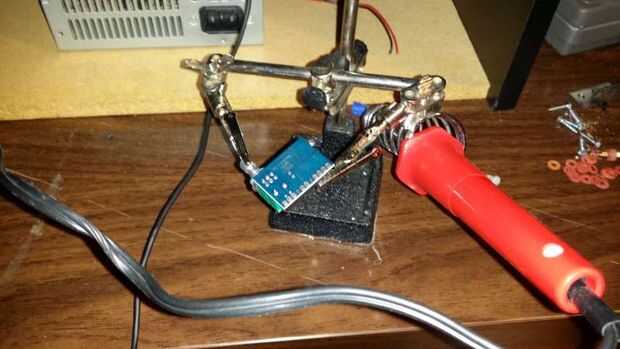

Y final de las conexiones se sueldan para el audio.
Hacer el arnés de cableado para amplificador de audio consistió en hacer un adaptador Y 2 audio 3.5mm Macho conduce con la tercera etapa a un conector de 3 pines JST para audio en. Audio hacia fuera soldar los cables del altavoz en un conector JST de 4 pines con un pin 2 conector JST para poder. Que atribuyen a las cabeceras de perno soldadas a la amp por lo que si nunca me falla solo falta que desconecte y conecte en otro.
Lo siento por la cámara temblorosa video. El video de configurar el Joystick está en un trípode así no inestable.
