Paso 4: La IR Junta
Cabe señalar que probablemente no necesita el Consejo de IR. Si tu TV es compatible (la mayoría TV con HDMI es, creo) de la CEC, puede controlar la caja Kodi con el control remoto de TV.

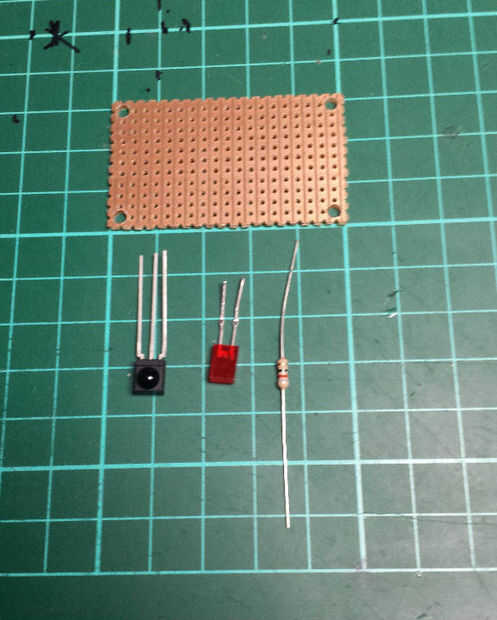

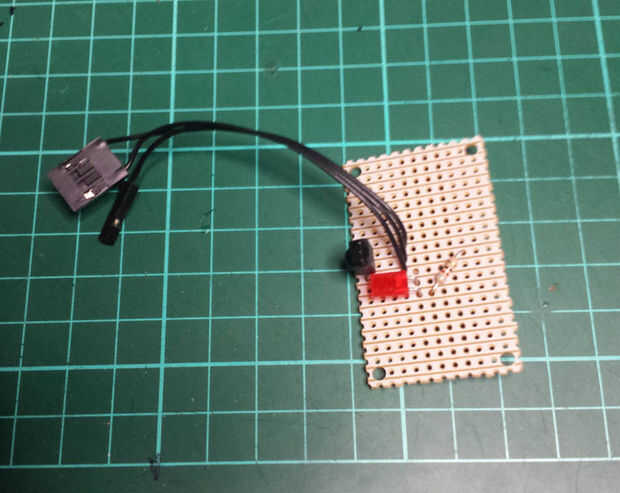

El caso ha sido diseñado para caber estándar 0,1" espaciamiento veroboard. Cortar un trozo de veroboard 2 "x 1,2", luego Taladre cuatro agujeros en las esquinas muy. Montar el TSOP32238, el LED y el resistor, como se muestra. Si coloca el cátodo del LED cerca de la TSOP32238, sólo puede doblar el plomo sobre conectar a tierra.

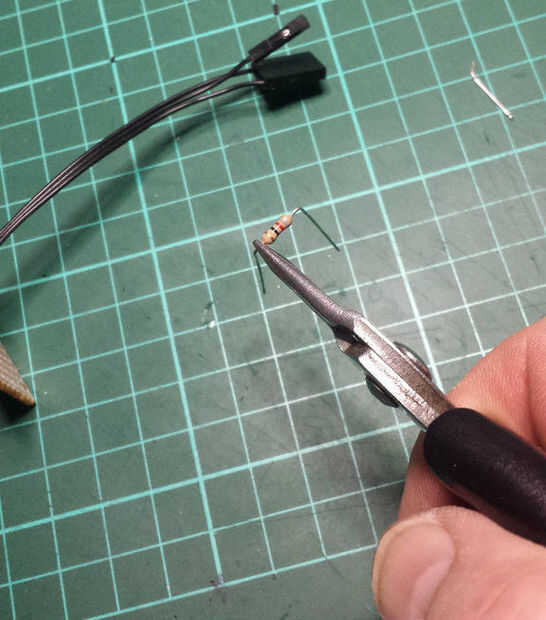

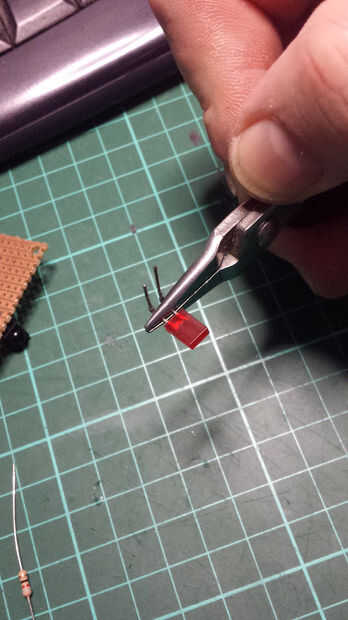

Nota: Cuando la componente de flexión conduce, sostenga el cable cerca del componente con los alicates y doblar el extremo libre del cable como se muestra. Como regla general, no mantenga el componente y el plomo de la curva o doblar el costado del componente porque pondrá tensión en el componente y podría dañarlo.

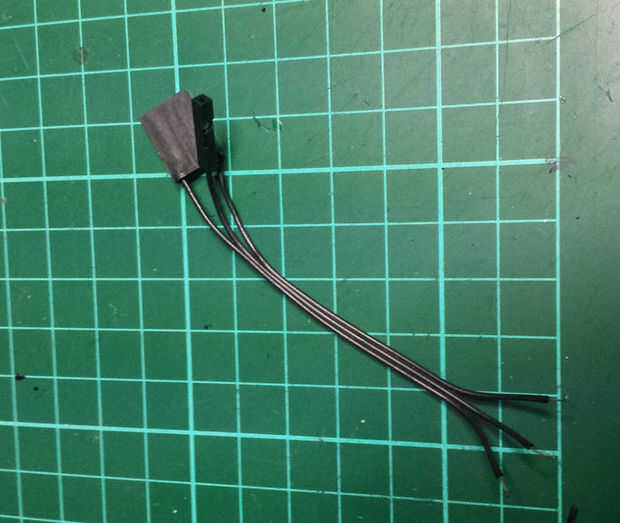

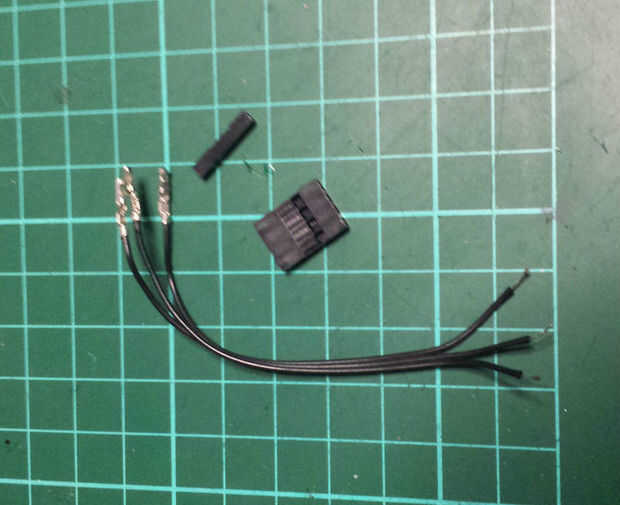

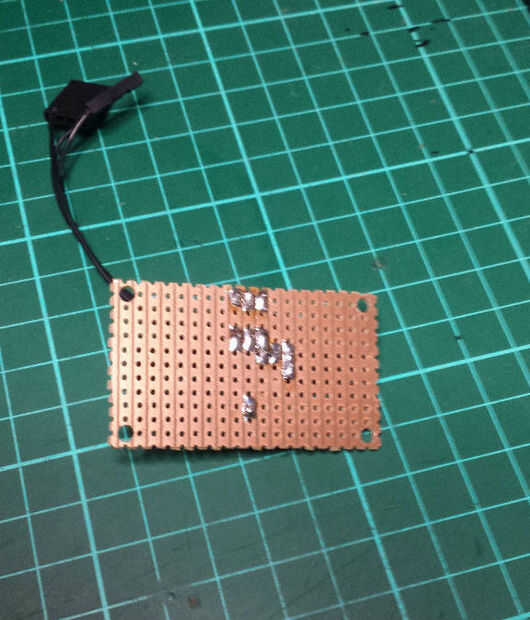

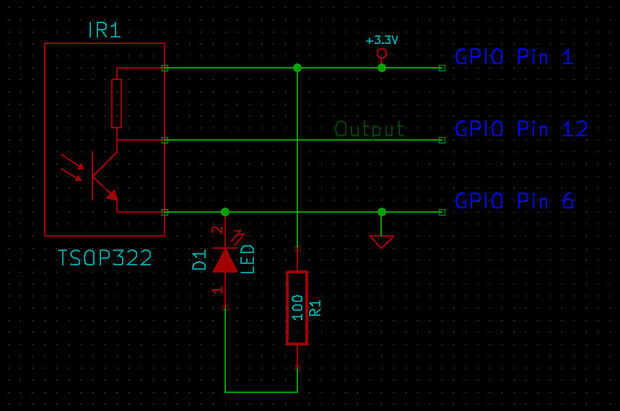

Componen el cable para conectar el Consejo de IR a la GPIO del frambuesa pi. y soldadura de la Junta. En este caso la toma solo es 3.3v y el zócalo de 4 pines va a los pines 6 (tierra) y 12 (GPIO11).
Si lo prefiere, puede usar los pines 12 y 14 que están en lo correcto al lado de uno a (pin 14 es tierra también). También se podría utilizar un pin GPIO diferentes, es usted, pero usted tendrá que recordar que pin utiliza para IR de entrada.
