Paso 2: Cables de conector para conducir la dirección del motor.
Los pasadores "GPIO" frambuesa PI se utilizará para "desencadenar" la dirección l298n.
Hay dos pernos por motor. Uno de los pines conduce el poder {+} a uno cuando se activa el pin.

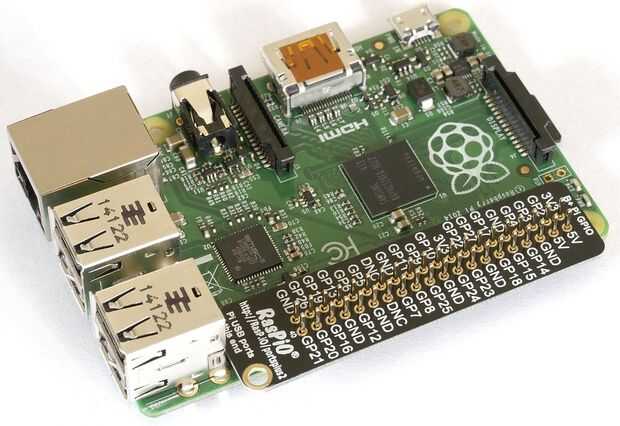

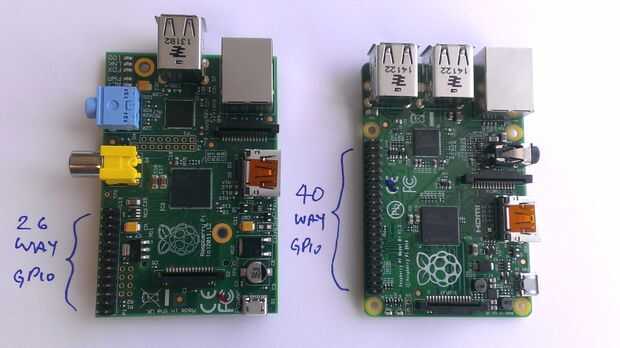

Si tienes una PI2 o el más reciente B + hay un esquema de los terminales diferentes para eso. Lo hice con el más viejo modelo base B.

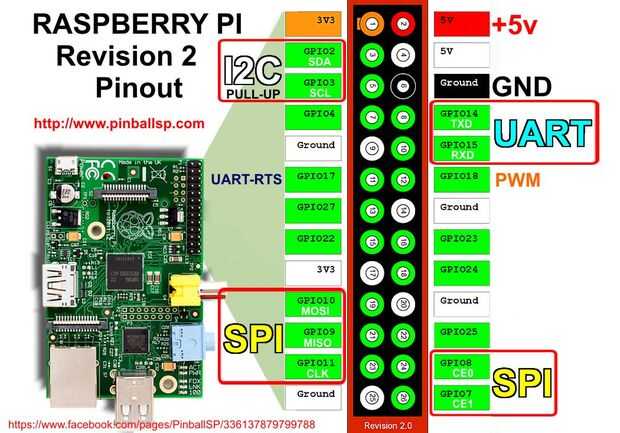

Me gusta las salidas de pin que muestran la unidad real por lo que se puede girar para coincide con el en su escritorio junto a su máquina y obtener los pines correctos. Estoy siempre espacial despeinarte, así te terminan enganchando los pernos mal y en la frambuesa pi, los dos pasadores mal juntos podría causar la pobrecita se queme o al menos sólo crash y reiniciar (esto me ha pasado muchas veces, hasta ahora suerte no la quemadura la PI por todavía).
Hablo más sobre los números GPIO versus el pin físico nomenclatura la numeración al llegar a la revisión de código. Basta con decir que si tu código no es controlar los motores de encendido/apagado instrucciones, entonces probablemente tienes los cables físicos conectados a los pines incorrectos o el código se hace referencia a GPIO vs pin físico o viceversa.
http://www.raspberrypi-Spy.co.uk/2012/06/simple-Guide-to-the-RPI-GPIO-header-and-Pins/
SOLUCIÓN DE PROBLEMAS DE TRUCO
Compruebe sus pernos físicos con un voltímetro o un resplandor LED para asegurarse de que están poniendo salida cuando el código indica que el pin debe ser energizado o "Alta".
