Frambuesa PI L298N H doble puente DC Motor (3 / 5 paso)

Paso 3: Pan Junta para simplificar las conexiones de cables.

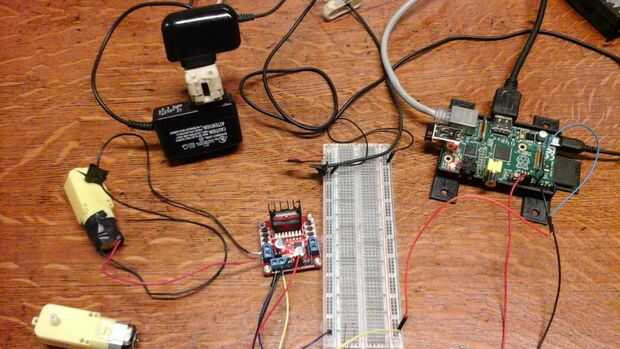

Usé un tablero de pan para facilitar las conexiones de cables.

Confía en mí en esta su primera vez, Búscate un tablero de pan barato simplemente comprar o encontrar a un amigo con un completo Kit de fabricante.

Incluso un prototipo barato verde o marrón tablero sirven para cortar los alambres juntos. Además juntas mantienen en lugar de moverse y posiblemente poniendo en cortocircuito hacia fuera.

1 > gancho su cargador micro USB de frambuesa hasta su PI estándar de entrada.

2 > tu 2 º fuente de alimentación para el motor de la C.C. del gancho hasta el + - en el tablero de pan.

Hay algunos por qué y cómo utilizar tableros electrónicos pan aquí en Instructables.

Enlace a instructable "protoboard" cómo - hacer.
