Una variedad de marcos para la pantalla táctil de frambuesa Pi están comercialmente disponibles y publicados. La mayoría de estas soluciones es silenciosa, falta un altavoz. Adafruit ha lanzado recientemente una ruptura con un DAC I2S y amplificador whichworks bien con un RasPi y permite conectar directamente un altavoz.

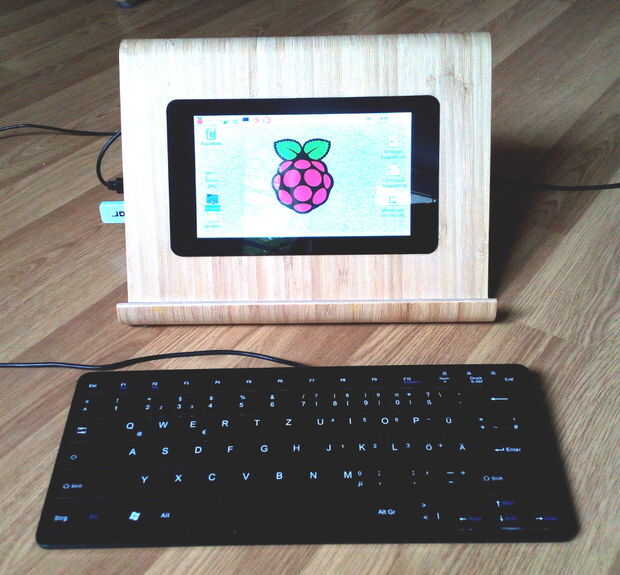

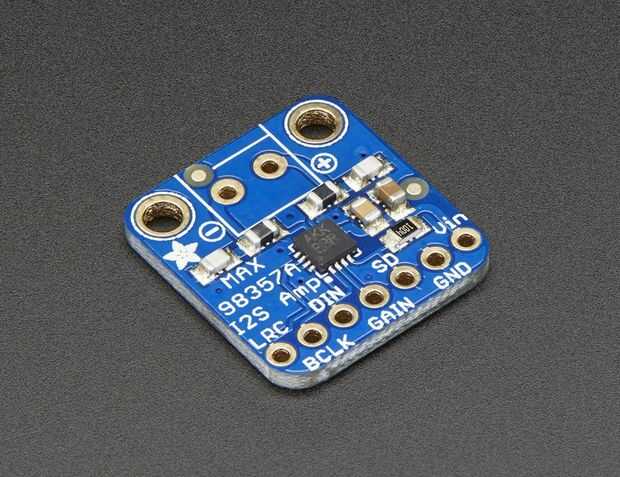

En lo siguiente estoy describiendo cómo construir una frambuesa Pi medios y trabajo estación con un 2B de Raspberry Pi, el oficial de Raspberry Pi pantalla táctil y un sistema de audio, que consta sólo de la "ruptura de amplificador clase D Adafruit I2S 3W - MAX98357A" y un 4 Ohm/3 W/3 "altavoz.

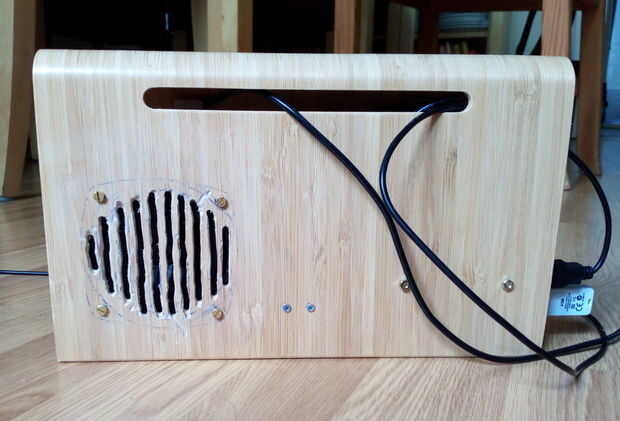

En analogía a un Instructable anterior estaba usando una tableta IKEA son marco, esta vez el modelo RIMFORSA. Está hecha de contrachapado de bambú grueso, está mirando lo suficientemente bueno como para ser colocado en una sala de estar y permite para colocar la pantalla en una posición casi vertical. Además permite colocar la Raspberry Pi, un altavoz y otras unidades, dentro de la base, dando por resultado un diseño limpio. Tiene una ranura en la placa trasera, que es agradable para los cables, pero también permitiría y fue pensada para, colgado en una pared.

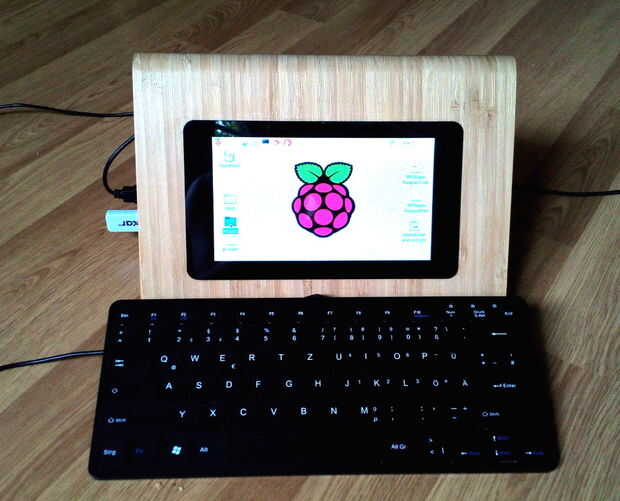

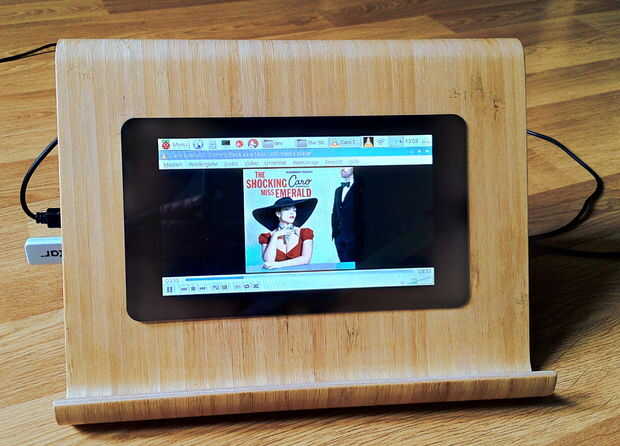

El dispositivo podría utilizarse ya sea como un ordenador tipo tablet pequeño (en combinación con un teclado) o como un reproductor de medios con la OSMC o LibreELEC (no probado aún). En Jessie Raspian que el teclado viene muy práctico como doble clic, que yo sepa, no trabaja actualmente en la pantalla táctil.
El sonido resultante es estonishingly buena y el sistema es impresionantemente alto. Cómo usar VLC para reproducir MP3s tengo que reducir el volumen a unos 50-60%. El amplificador de I2S (actualmente) no parece ser reconocido por el sistema ALSA. Si es necesario, puede modificar los amplificadores de ganancia (ver último paso).
Una limitación de la MAX98357A es que es que tiene salida de solo altavoz, así que si usted quiere construir un sistema de sonido puede que necesite dos de ellos. Por defecto mezcla los canales derecho e izquierdos.
Para apagar el dispositivo en el dispositivo móvil puede usar un transformador de 2A USB.
Como alternativa podrá fijar la IP directamente en la parte posterior de la pantalla táctil. Pero prefiero usar un caso de Pi, ya que esto permite mejor acceso a los puertos de la Pi y a crear cierta distancia entre el magnetic field de los altavoces y la electrónica. Especialmente para el stick WLAN temo interferencias.
