Paso 2: Procedimiento de construcción

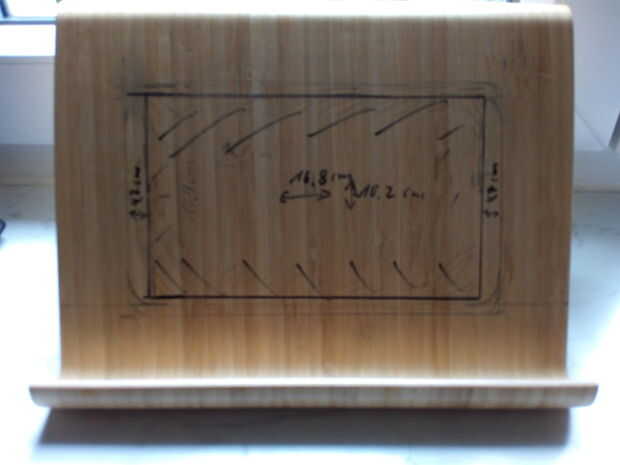

Como primer paso marqué un área rectangular de 16,8 x 10,2 cm en el centro de la parte delantera del soporte tablet, luego corte en las líneas y limpiar los bordes. Como la madera contrachapada de bambú es muy estable, estructuras de soporte adicionales no se requieren. Como siguiente se perforaron los agujeros para sostener el caso de Pi, el desglose y el altavoz en las posiciones indicadas en la parte trasera. Ahora un patrón de grilla fue corte donde el altavoz se colocarán (ver imagen en Introducción). Usé una Dremel para cortar y molino de la madera contrachapada de bambú, un material sorprendentemente resistente.

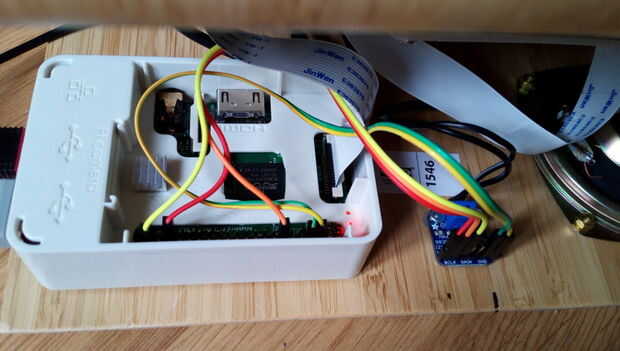

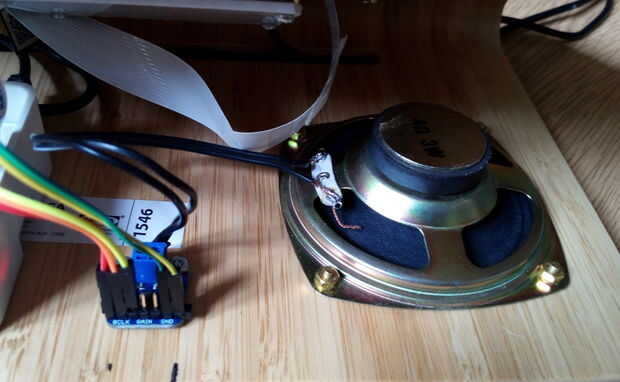

Ahora el MAX98357A amplificador fue montado y conectado a los altavoces. Esto se realizó en gran medida como se describe en las según las instrucciones de Adafruit, pero para mi propósito el encabezado era soldado al frente de la ruptura. Ahora arranque y Pi fueron conectados con cables de puente, pero también puede soldar los cables directamente a la ruptura. Por lo menos para las líneas de alimentación del amplificador y el altavoz, asegúrese de utilizar cables de suficiente grosor.
Conectar como siguiendo:
-Amp Vin a 5V Raspbery Pi
-Amp GND a Raspbery Pi GND
-Amp DIN a Raspbery Pi #21 (es decir, GP21!)
-Amp BCLK a Raspbery Pi #18
-Amplificador LRCLK a Raspbery Pi #19

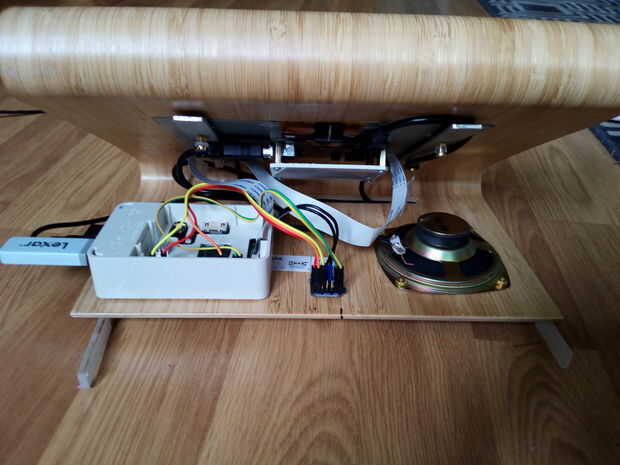

El caso de Pi y el altavoz se fijaron en el stand de la tableta usando tornillos M3, tuercas y arandelas de plástico, la ruptura con dos tornillos M2.5, tuercas y arandelas de plástico, como se muestra en las imágenes.

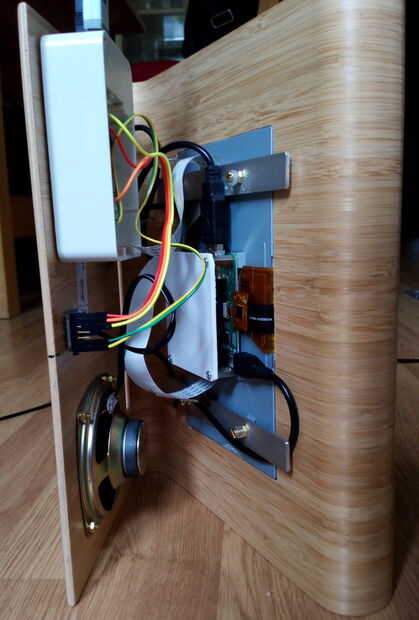

Para proteger la electrónica del controlador de pantalla táctil, una placa plástica de 5.8 x 6.6 cm fue unida a la pantalla táctil usando el espaciador suministrado elementos y tornillos M2.5. Ahora los cables fueron conectados a Pi y la pantalla táctil que se coloca en el recortable. Se fijó en el corte usando dos tiras de aluminio de 2 x 10 mm, que se fijaban con tornillos M3 en las roscas de tornillo en la cubierta de pantalla táctil. Las barras pueden fijarse ahora con distancia de piezas de plástico o madera.
