Frambuesa Pi: Montado en la pared del calendario y centro de notificación (1 / 5 paso)

Paso 1: El Hardware

Esta es la configuración del hardware.

  1. Encontrar una pantalla LCD de la laptop . Ordenar una tarjeta controladora en Ebay. Buscar controlador controlador Akai y el número de serie de la pantalla del ordenador portátil.
    Leer más:

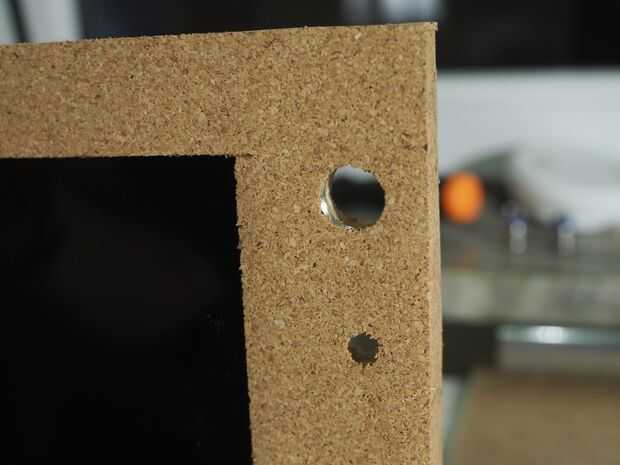

  2. Un pedazo de madera del arte. Altura debe ser superior a 30mm, por lo que la electrónica puede caber dentro. La anchura y la altura depende del tamaño de la pantalla del ordenador portátil, tiene un margen de un extra 10 mm en todos los lados. Crear y hacer espacio para la electrónica en la parte posterior. Taladre los agujeros para los cables y botones.

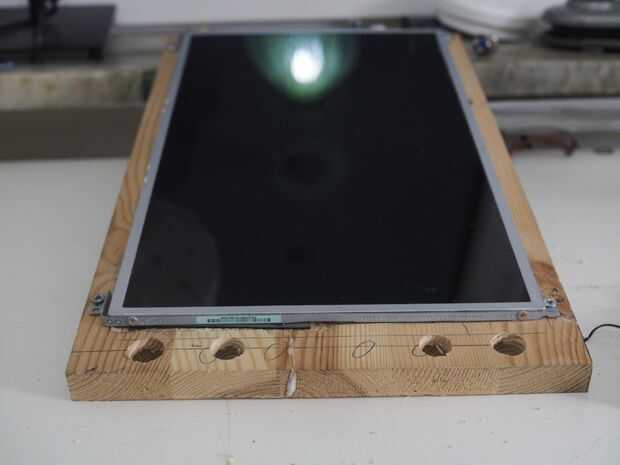

  3. Fijar la pantalla del ordenador portátil. He utilizado la estructura de montaje original de la computadora portátil.

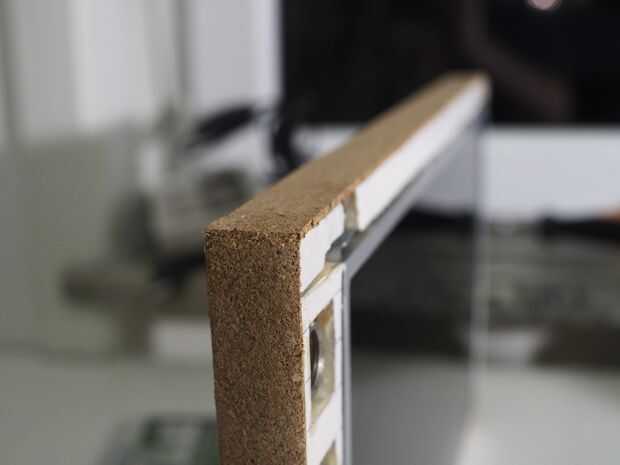

  4. Cortar cartón pluma con igual espesor de la pantalla. y péguelo en la losa de madera.

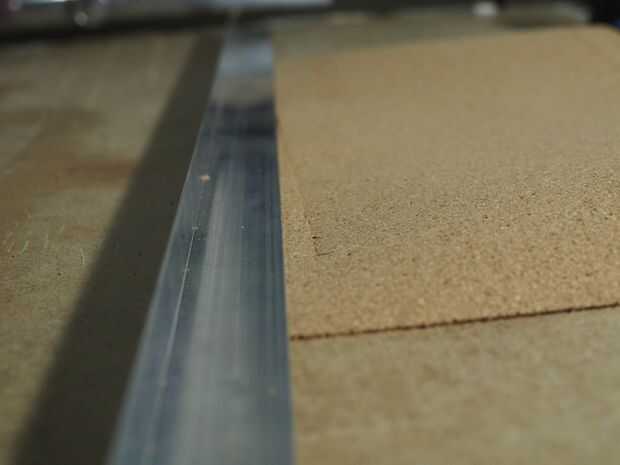

  5. Cubrir los lados con el corcho. Cortar con un "cuchillo cuchilla snap-off" y pegar con "spray de pegamento".

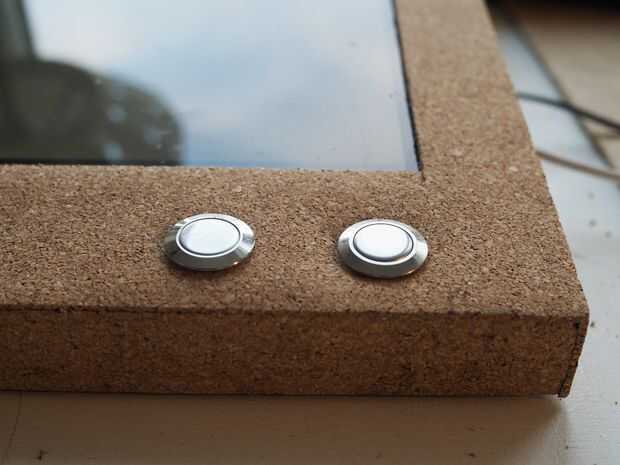

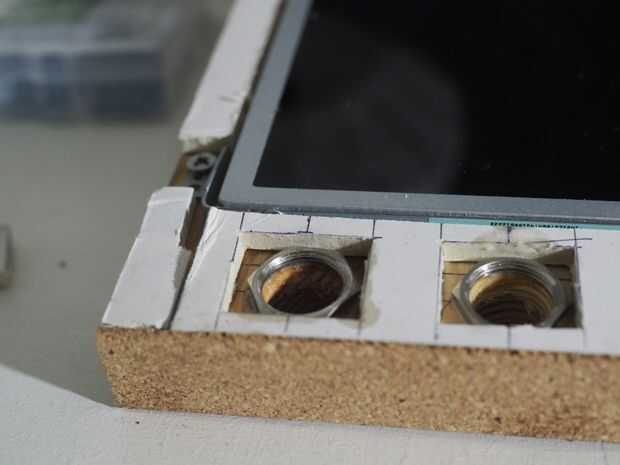

  6. Montar los pulsadores. Utilice un taladro grande y perforar cuidadosamente a mano.

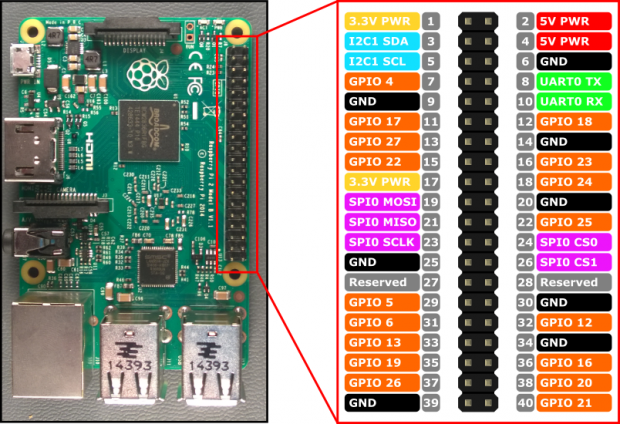

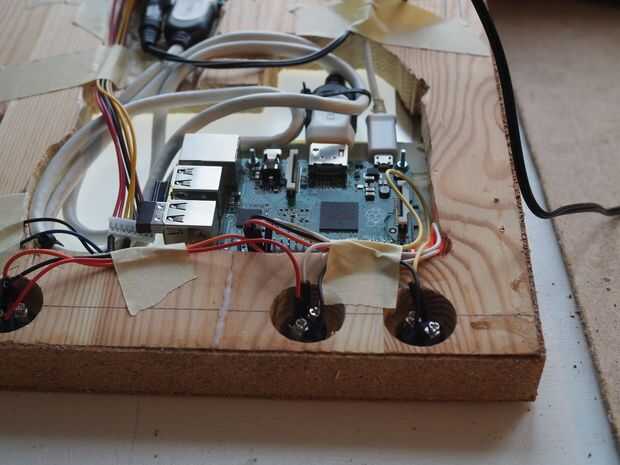

  7. Conectar la electrónica. Conectar tres de los botones pines GPIO 19/20/21 y tierra.


    Averiguar el pin de encendido/apagado botón de la tarjeta controladora y conectar con el botón de cuarta. (Usted encontrará tratando de conectar a tierra a cada pin, repentinamente la pantalla LCD se iluminará). Por último, conecte el cable HDMI entre frambuesa y controlador de tablero y conectar la pantalla a la tarjeta controladora.
