Usando un Raspberry Pi, un módulo de cámara de Raspberry Pi, un adaptador USB WiFi, un sensor de movimiento PIR, un puñado de piezas y un par de programas en Python, puede construir una cámara que será automáticamente tomar fotos o grabar vídeos cortos cuando algo se mueve delante de la cámara y automáticamente sube los fotos y videos a Dropbox. Este instructable muestra cómo construir una cámara sensible de frambuesa Pi movimiento.
Mi inspiración para hacer esto era ayudar a satisfacer mi curiosidad sobre el comportamiento de mis gatos cuando no estoy casa y a identificar a los culpables de la fauna local que devoran las plantas en mi jardín. Hay productos comerciales que pueden hacer esto pero pensé que sería divertido para uno que trabaja exactamente de la manera que deseo construir.
El Raspberry Pi ejecuta un programa Python que comienza cuando el Raspberry Pi es arrancado y espera movimiento ser detectado por el sensor de PIR. Cuando se detecta movimiento, el Raspberry Pi se encaja a presión una foto o graba un video y luego la carga a una cuenta de DropBox. Lo bueno de subir a Dropbox es que las fotos y videos están disponibles para ser visto por el dueño de la cuenta de Dropbox en cualquier dispositivo (laptop, desktop, tableta, teléfono inteligente) desde cualquier lugar donde hay acceso a internet. Cuando la carga haya finalizado, el programa duerme durante unos segundos y luego espera nuevo movimiento ser detectado.

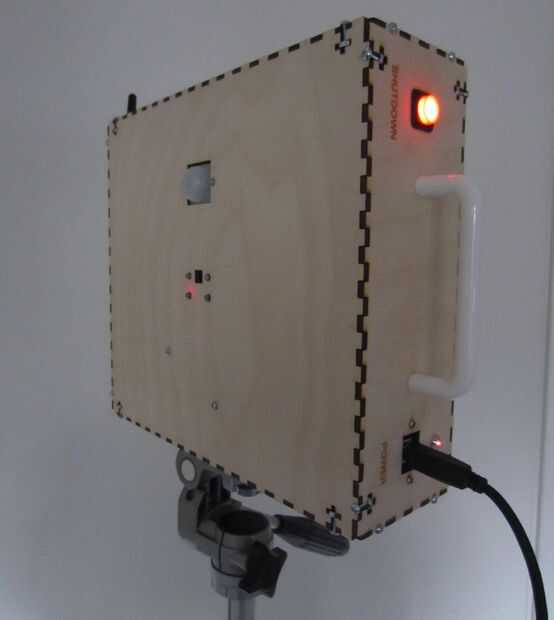

Hay un segundo programa en Python constantemente ejecución que controla un interruptor en el lado de la cámara. Este programa ilumina un LED en el interruptor para que sepa cuando la cámara está en funcionamiento. Cuando el programa detecta el interruptor apretado, parpadea el LED en el interruptor y luego para el software en Raspberry Pi. El LED en el interruptor se apaga para indicar que es seguro desconectar la energía de la cámara.
Hay un LED montado en uno de los paneles laterales que se ilumina cuando el Raspberry Pi está conectada a la alimentación.
Una explicación más detallada de cómo funciona el software se proporciona en el paso 20.

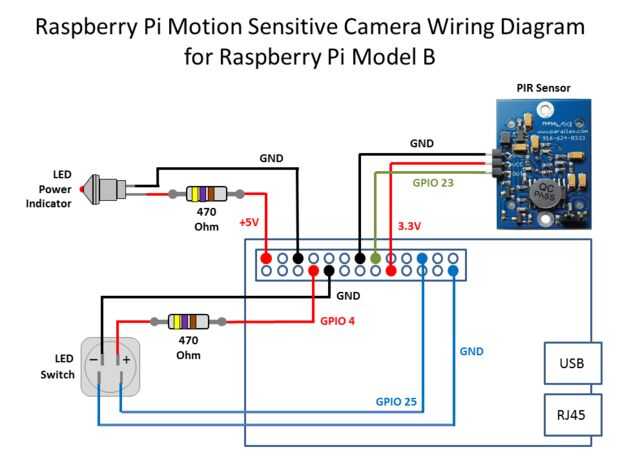

El diagrama muestra el cableado de los distintos componentes de la Raspberry Pi.
El caso de la cámara se hizo con 1/8" espesor abedul cortado usando un cortador láser de Epilog Helix.
Se supone este instructable que tiene experiencia básica y ejecutando un Raspberry Pi, que tiene experiencia de soldadura, y que tiene acceso a y la experiencia con un cortador láser.
Hice esto en TechShop.
