Frambuesa Pi movimiento sensible cámara (10 / 21 paso)

Paso 10: Instale el sensor PIR en el panel frontal

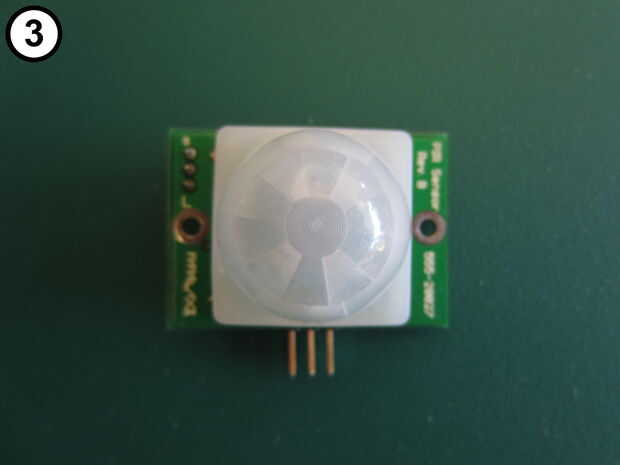

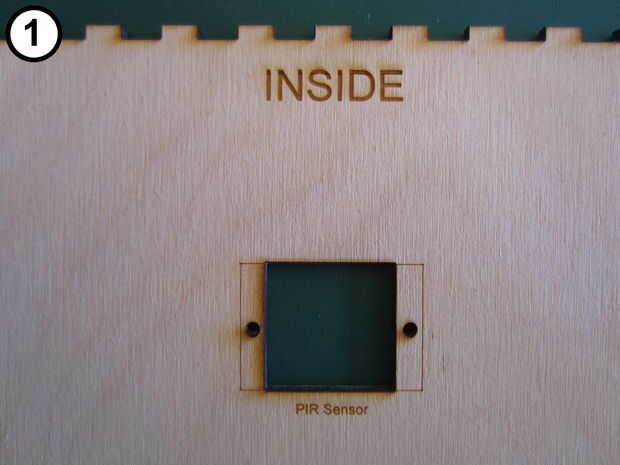

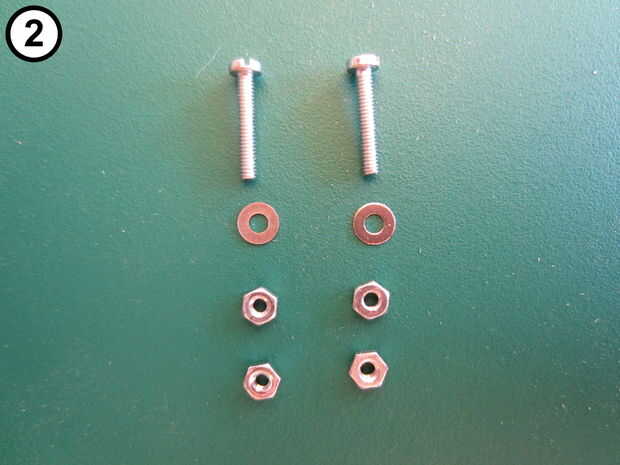

Utilizando los dos tornillos de máquina M2, dos arandelas de M2 y cuatro tuercas M2 (Foto 2) Monte el sensor de PIR (Foto 3) a la parte frontal (Foto 1) como sigue:

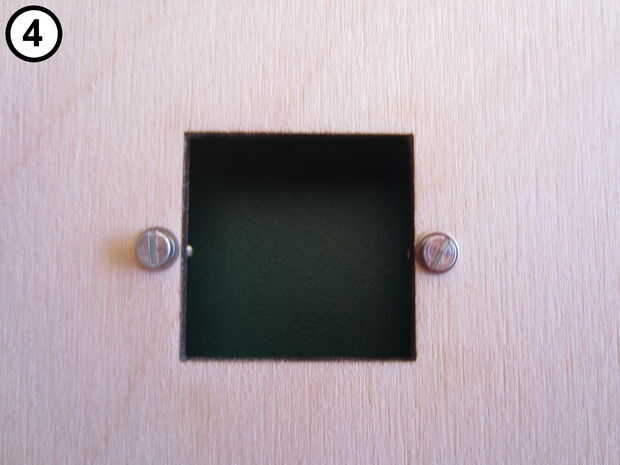

  1. Coloque las dos arandelas sobre los agujeros de fuera (no grabado) del panel e inserte los tornillos (foto 4).

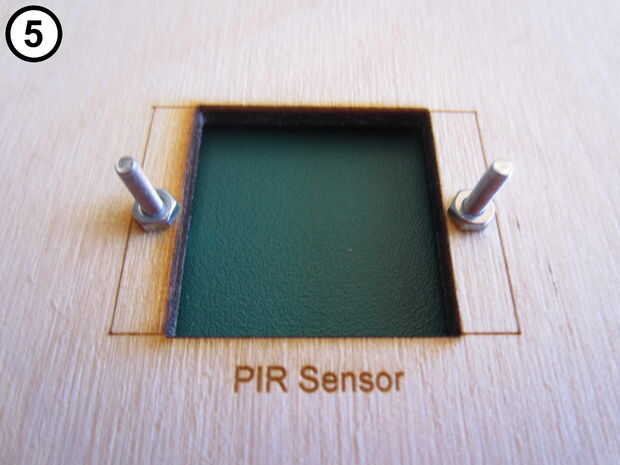

  2. Mientras sostiene los tornillos en su lugar (cinta de pintor puede ayudar a sostener los tornillos en su posición), tirón sobre el panel y el tornillo en dos de las tuercas (Foto 5).

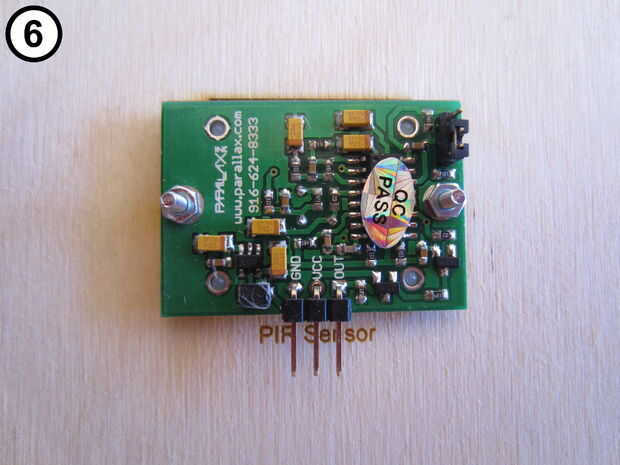

  3. Deslice el sensor de PIR en los tornillos y asegure en su lugar usando dos tuercas (foto 6). Asegúrese de que los pines del conector están mirando hacia abajo sobre el grabado de "PIR Sensor".

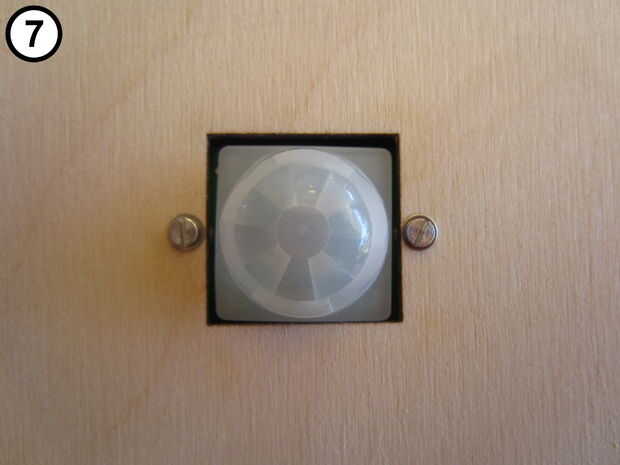

El sensor de PIR montado se muestra en la foto 7.
