Frambuesa Pi movimiento sensible cámara (12 / 21 paso)

Paso 12: Montaje de la cámara en el panel frontal

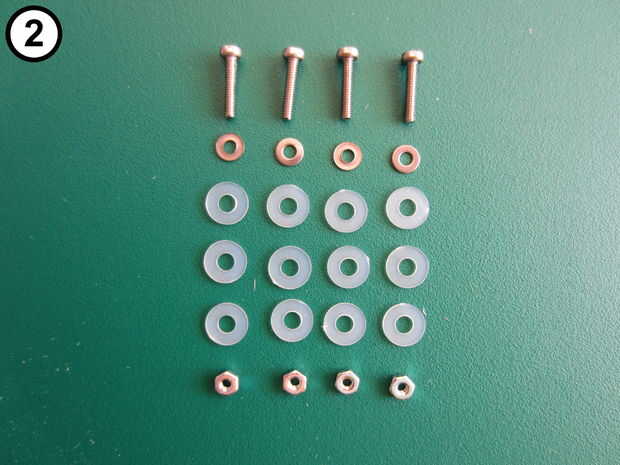

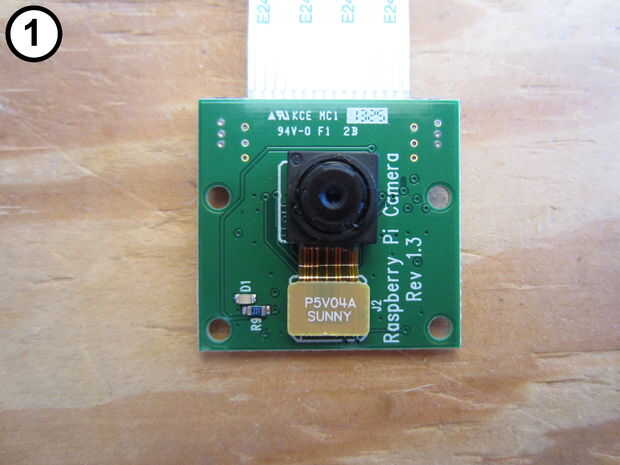

Usando cuatro tornillos de 10mm M2, cuatro arandelas M2, doce #4 arandelas de nylon, y cuatro tuercas M2 (Foto 2) montaje de la cámara de frambuesa Pi (Foto 1) como sigue:

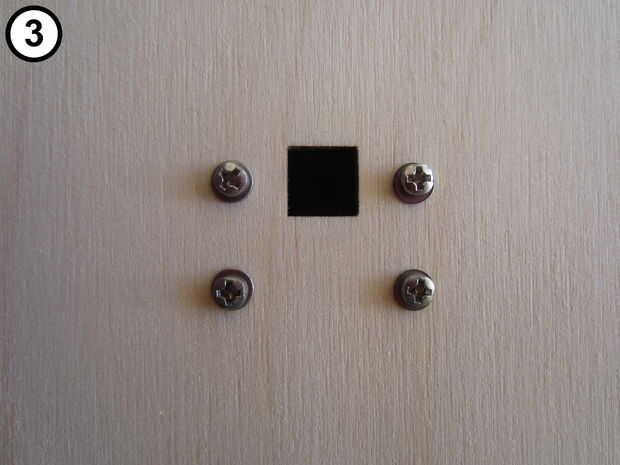

  1. Coloque una arandela sobre cada uno de los orificios en la parte exterior del panel (no grabado lado) e inserte los cuatro tornillos (Foto 3).

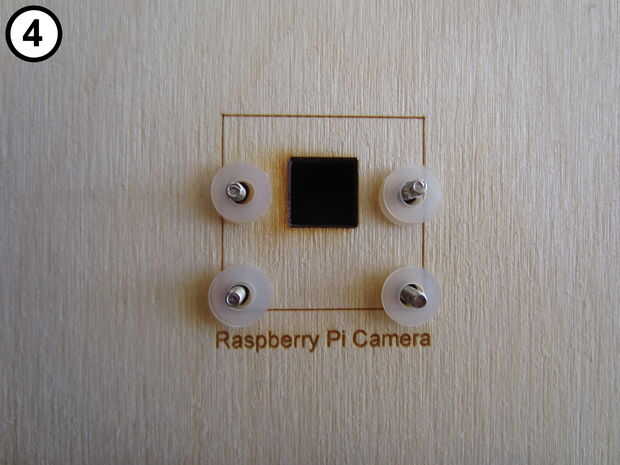

  2. Mientras sostiene los tornillos en su lugar (cinta de pintor puede ser utilizado para sostener los tornillos en su posición), voltee el panel y deslice los dos espaciadores de nylon sobre cada uno de los tornillos (foto 4).

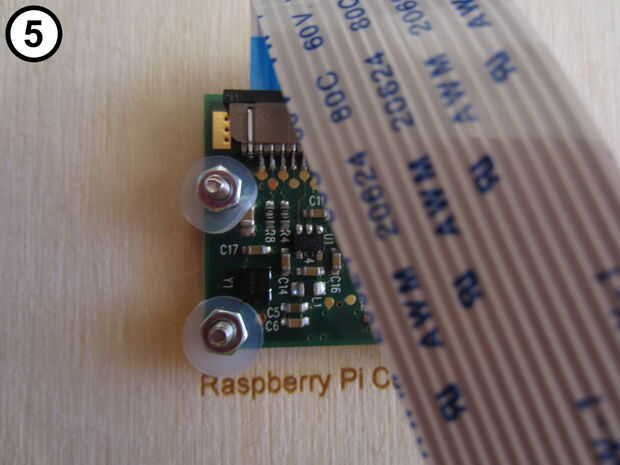

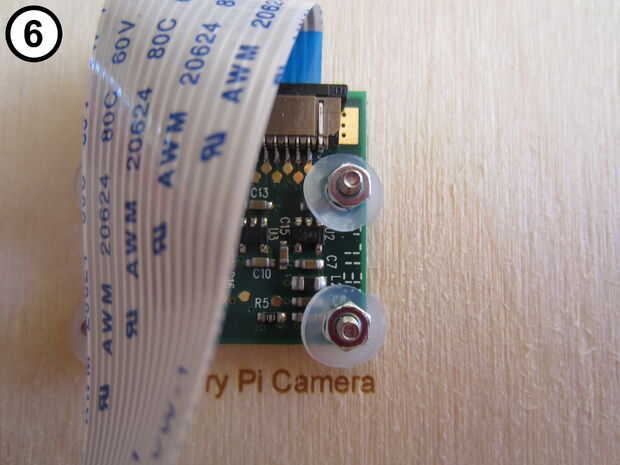

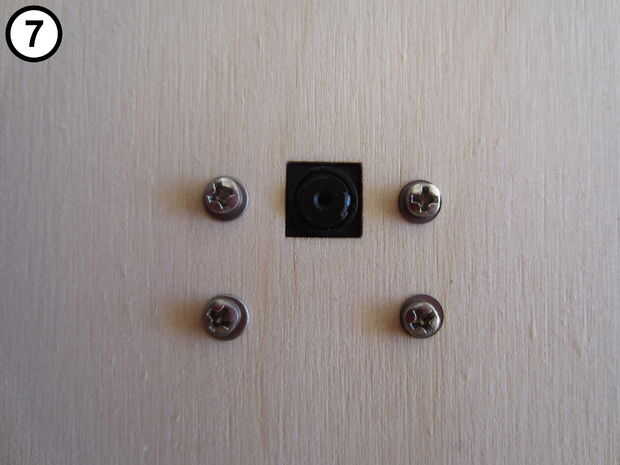

  3. Coloque la cámara sobre los tornillos, coloque a un espaciador de nylon sobre el tornillo y con cuidado, enrosque la tuerca en su lugar (fotos 5 y 6). No apriete demasiado las tuercas. La cámara instalada se muestra en las fotos 7.

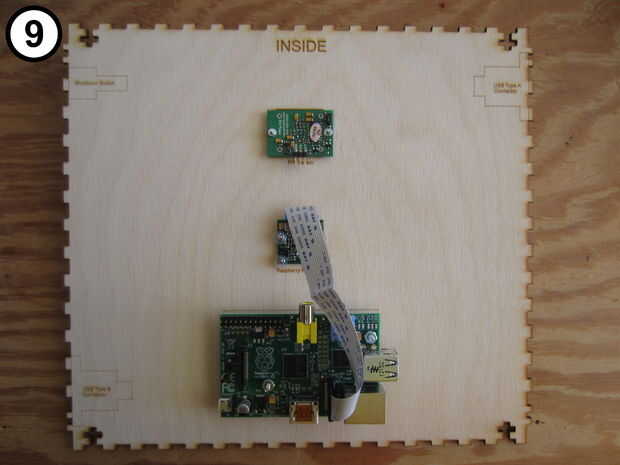

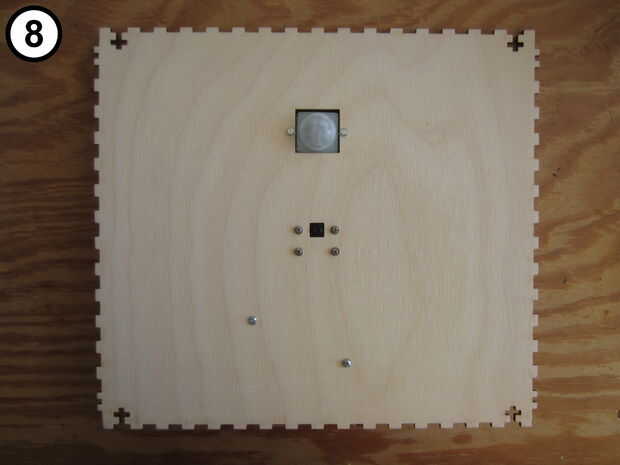

El panel delantero completo con sensor PIR, cámara y frambuesa Pi se muestra en las fotos 8 y 9.
