Paso 13: Montar el caso

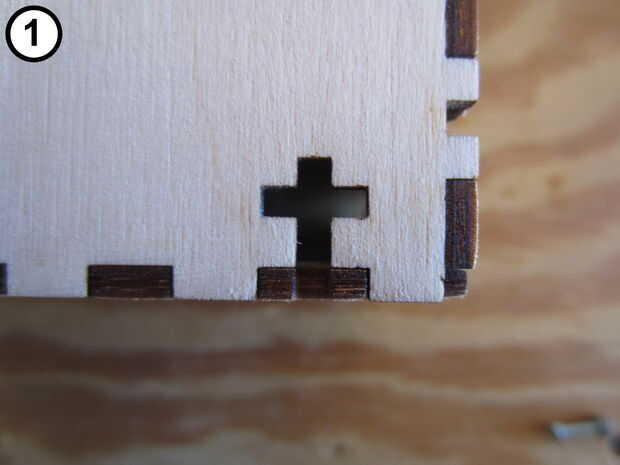

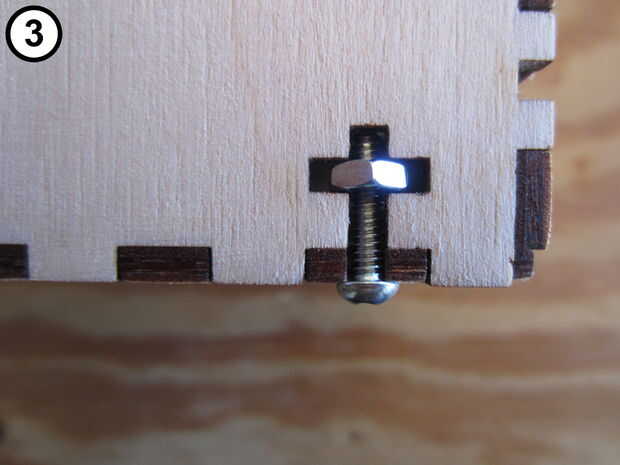

El caso de frambuesa Pi movimiento sensible cámara se lleva a cabo junto a #4-40 1/2" tornillos y tuercas: no es necesario pegar. La forma de hacer esto es a hilo de rosca de las tuercas en los tornillos (Foto 2), los paneles junto (Foto 1), coloque el tornillo en la ranura en T (Foto 3) y apriete suavemente con un destornillador mientras sujeta la tuerca con los dedos. Cuando el caso entero se mantiene unida de esta manera, es muy robusto.
Ahora, montar el caso como sigue:

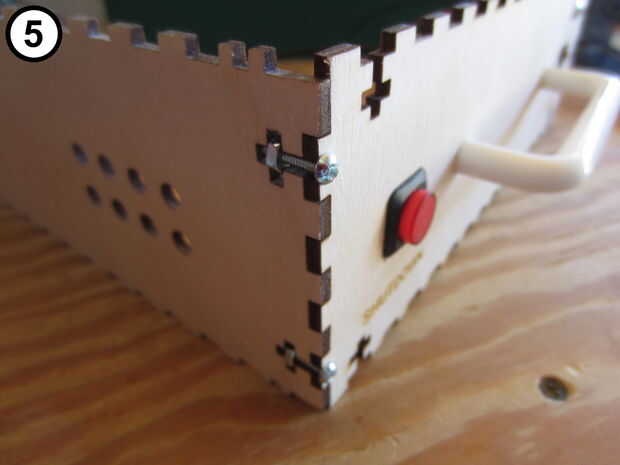

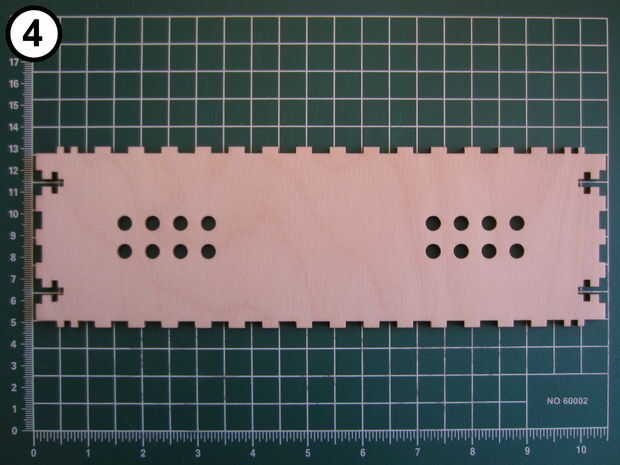

- Comience con el panel superior (foto 4) y fije el panel de la izquierda por el interruptor de parada (Foto 5).

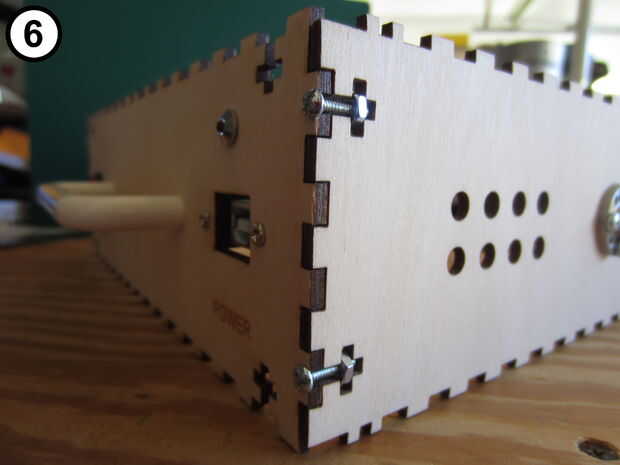

- Acople el panel izquierdo al panel inferior (foto 6).

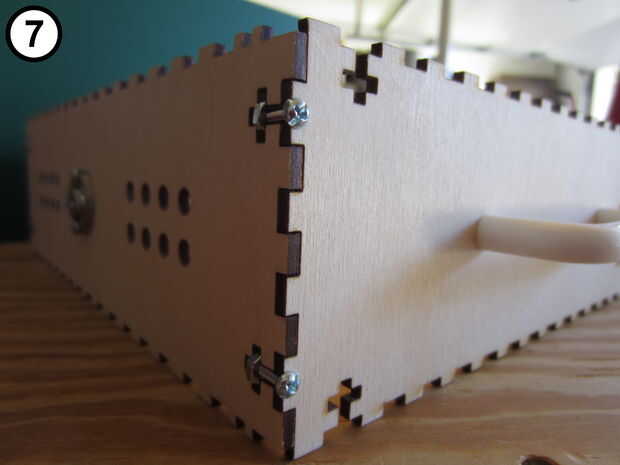

- Conecte el otro extremo del panel inferior para el panel de la derecha (foto 7).

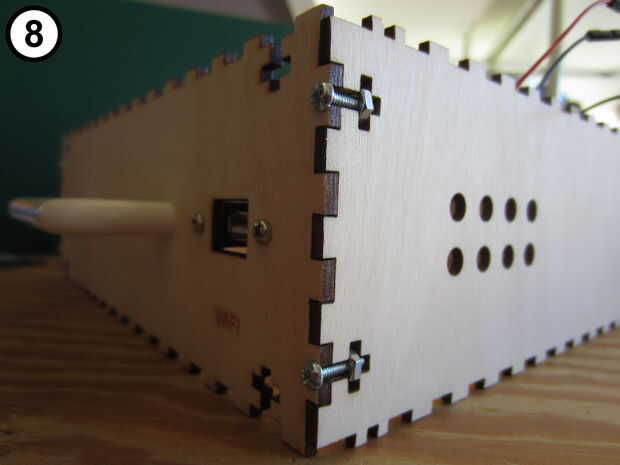

- Conecte el otro extremo del panel derecho al panel superior (Foto 8). Los paneles laterales deben ahora todos Unidos y sujetar con los tornillos y ranuras en T.

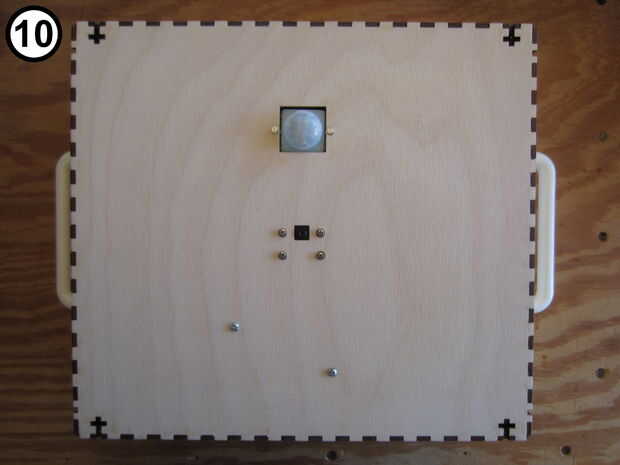

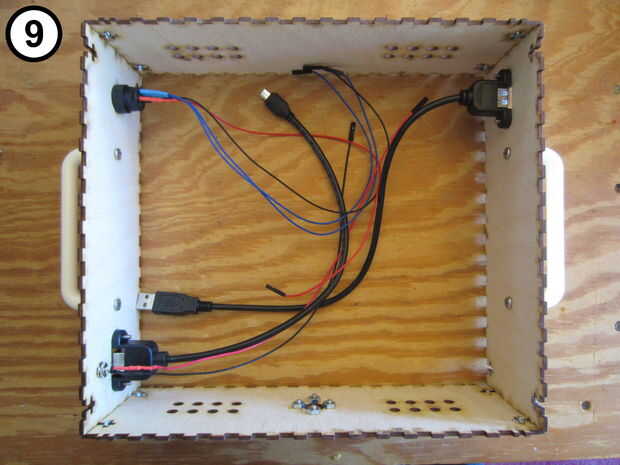

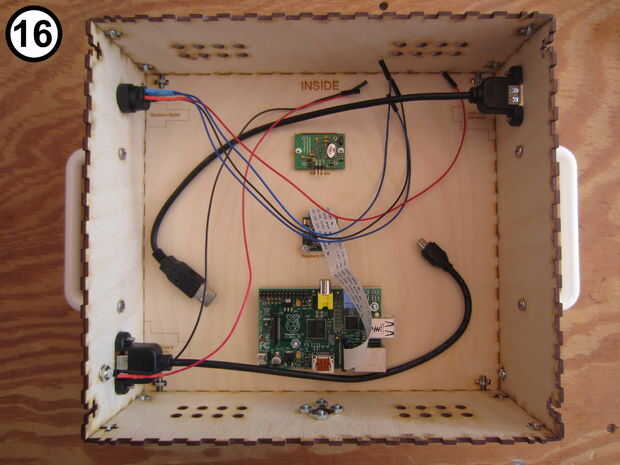

- Coloque los paneles laterales como se muestra en la foto 9 y empuje suavemente el panel superior en su lugar (foto 10). Asegúrese de que el grabado en el interior del panel frontal coincida con la colocación de los conectores en el costado (ver foto 16).

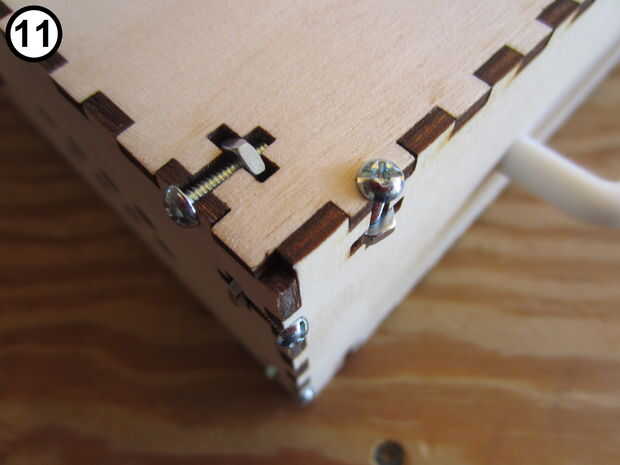

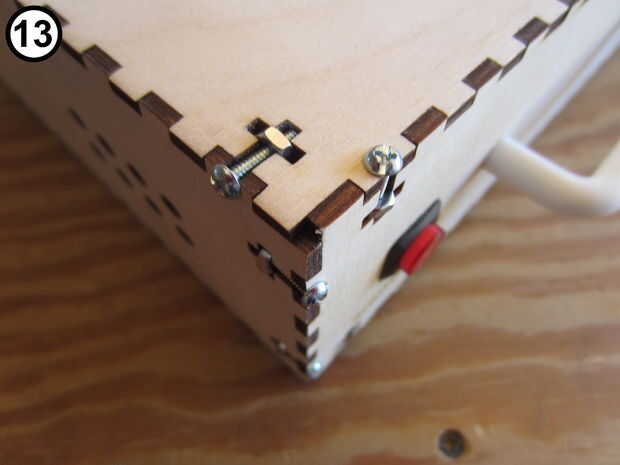

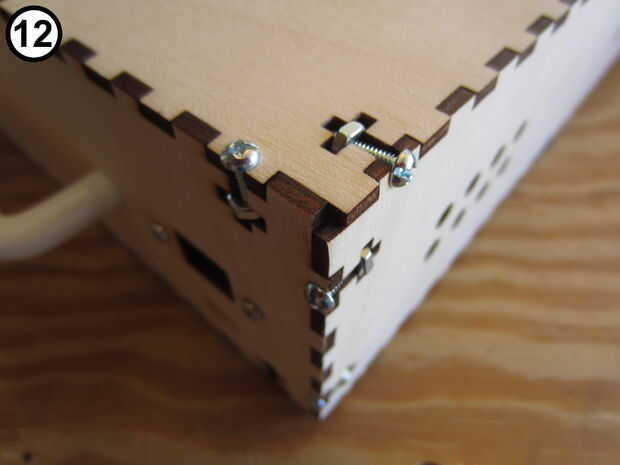

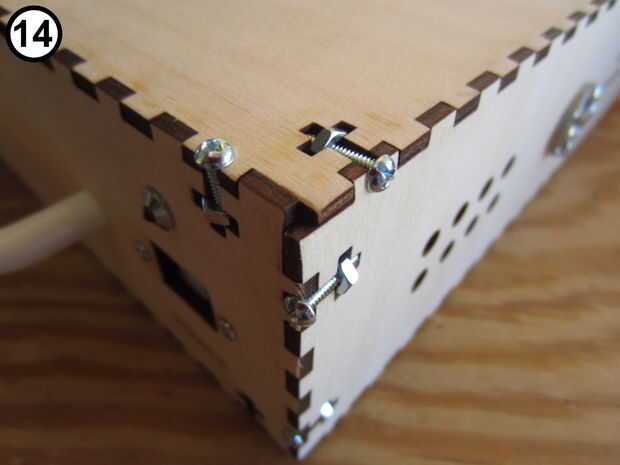

- Fije con los tornillos y las ranuras en T como se muestra en fotos 11 a 14.

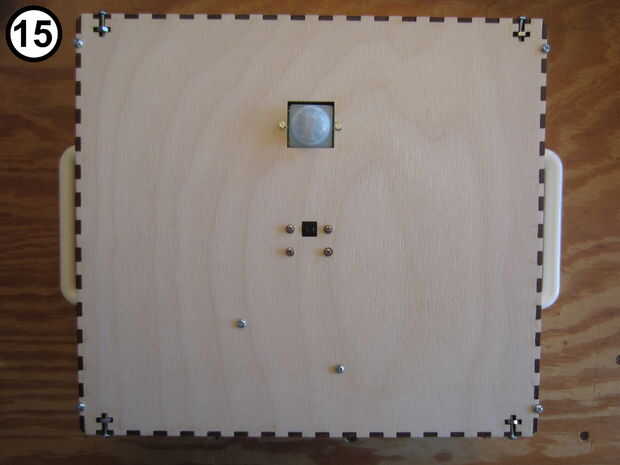

El caso debe ser firmemente ligado y parece fotos 15 y 16. El panel trasero se sujetará para el caso en el paso 18.
