Paso 15: Conecte los cables GPIO

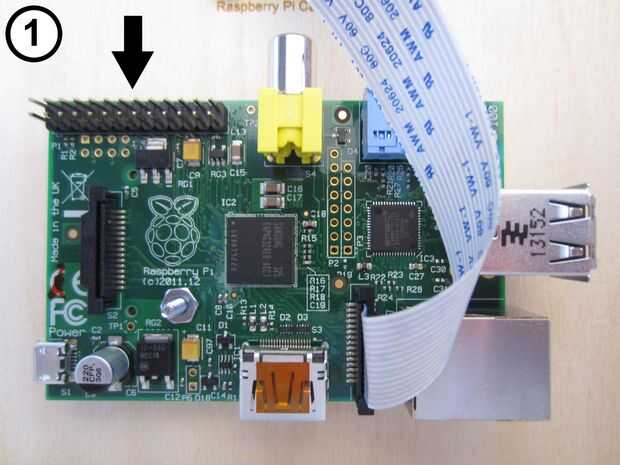

En este paso, el LED indicador de alimentación, el sensor de PIR y el interruptor de parada se conectarán a los pines GPIO en la Raspberry Pi (Foto 1).

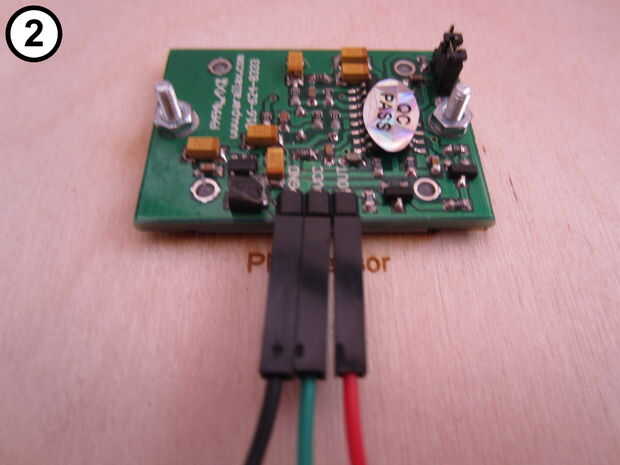

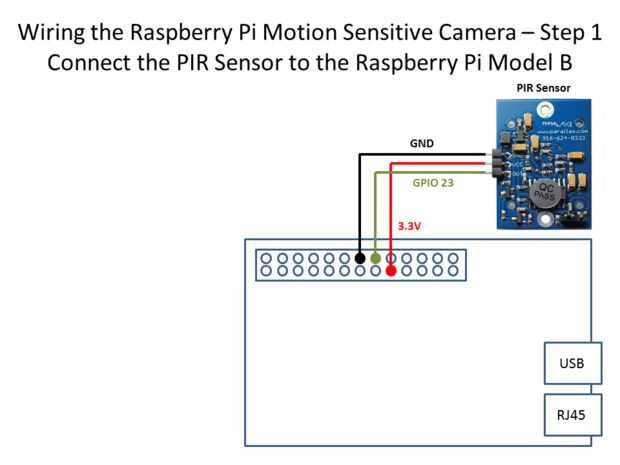

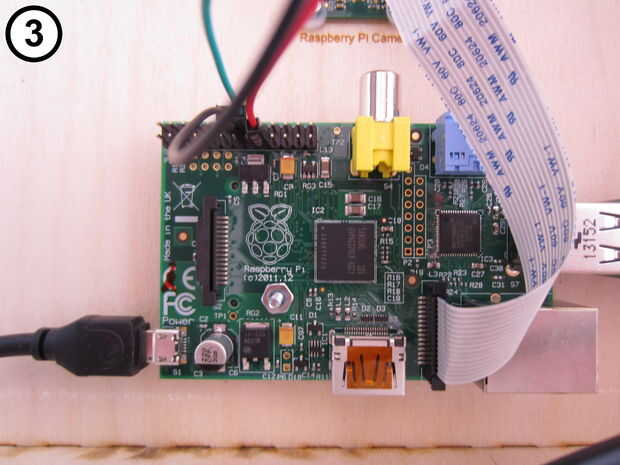

- Usando el "cableado de la frambuesa Pi movimiento sensible cámara - paso 1" diagrama y fotos 2 y 3 como guía, conecte los cables del puente sensor PIR GPIO 23 + 3, 3V alimentación y tierra. Un programa de Python en la Raspberry Pi supervisará el pin GPIO 23 y cuando se detecta movimiento, sacar una fotografía o grabar un video clip.

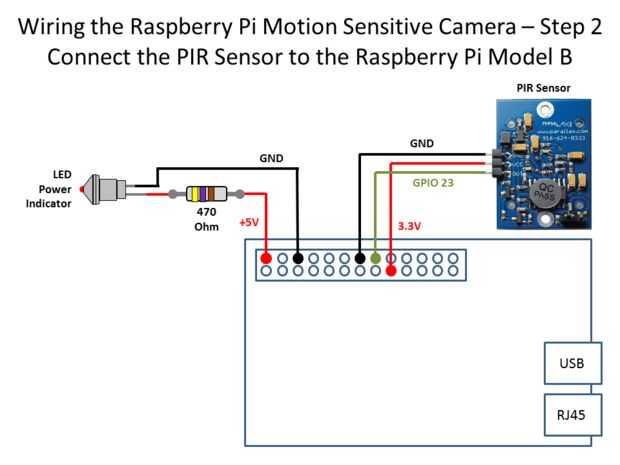

- Usando el "cableado de la frambuesa Pi movimiento sensible cámara - paso 2" diagrama y Foto 4 como guía, conecte el LED indicador de alimentación de + 5V de alimentación y tierra. Cuando el Pi de frambuesa tiene poder conectado, el LED se iluminará.

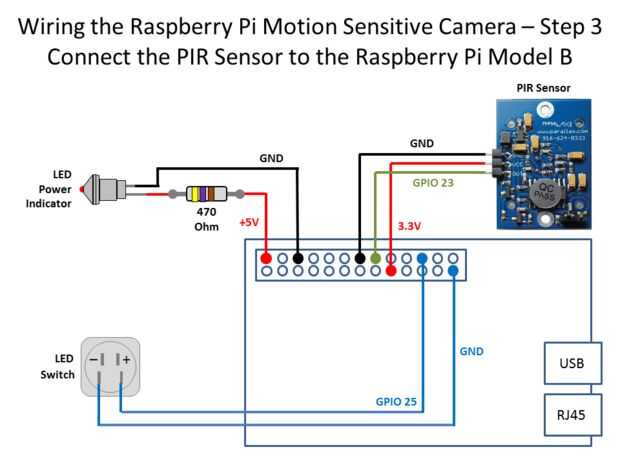

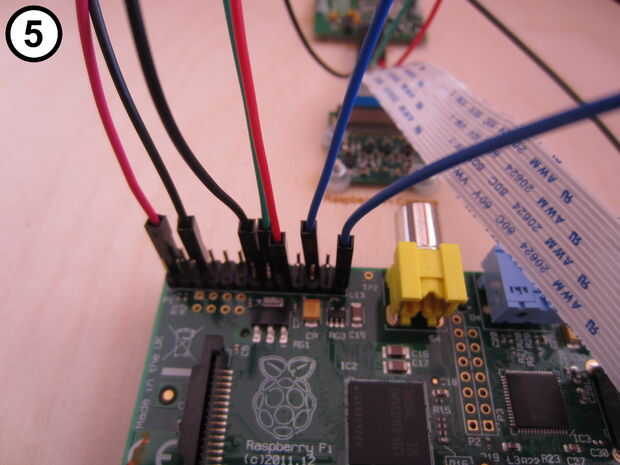

- Usando el "cableado de la frambuesa Pi movimiento sensible cámara - paso 3" diagrama y Foto 5 como guía, conecte los cables azul del interruptor de parada a pin GPIO 25 y tierra (no importa cual cable conectar a que pin). Un programa de Python en la Raspberry Pi vigilará el interruptor y cuando se presiona el botón, el programa emitirá un comando para apagar el Raspberry Pi.

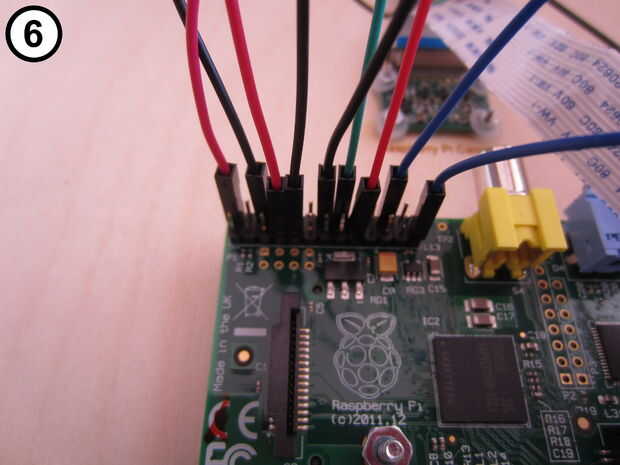

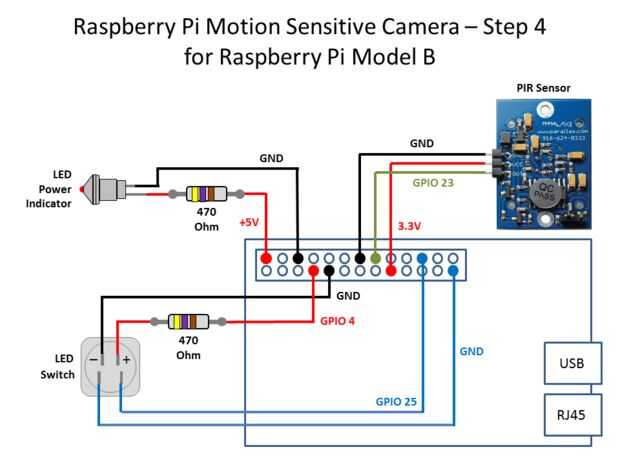

- Usando el "cableado de la frambuesa Pi movimiento sensible cámara - paso 4" diagrama y Foto 6 como guía, conecte los cables de alimentación del interruptor de parada a GPIO alfiler 4 alimentación y tierra. Un programa de Python en la frambuesa Pi iluminará el interruptor cuando el Raspberry Pi está empezando y será apagar el LED con el Raspberry Pi ha apagado.

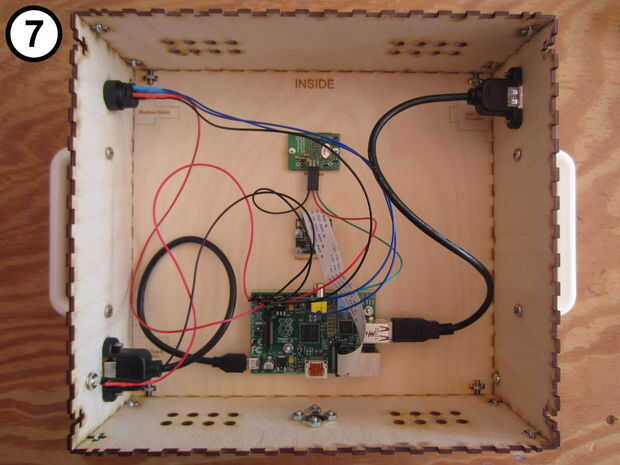

La frambuesa Pi movimiento sensible cámara con todos los cables internos terminado se muestra en la foto 7.
