Frambuesa Pi movimiento sensible cámara (17 / 21 paso)

Paso 17: Configurar y probar la cámara

Configurar y probar la cámara sensible de frambuesa Pi movimiento como sigue:

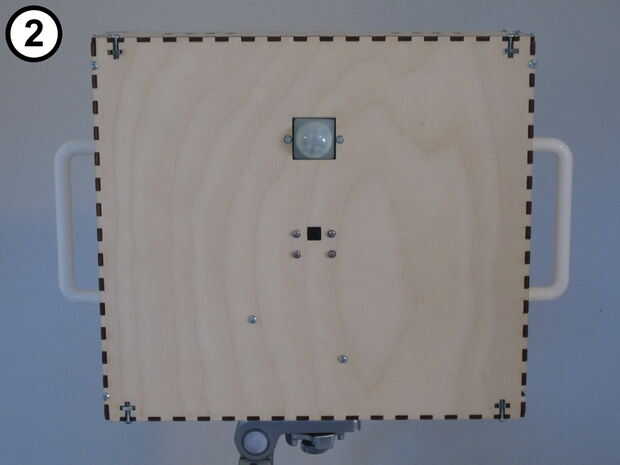

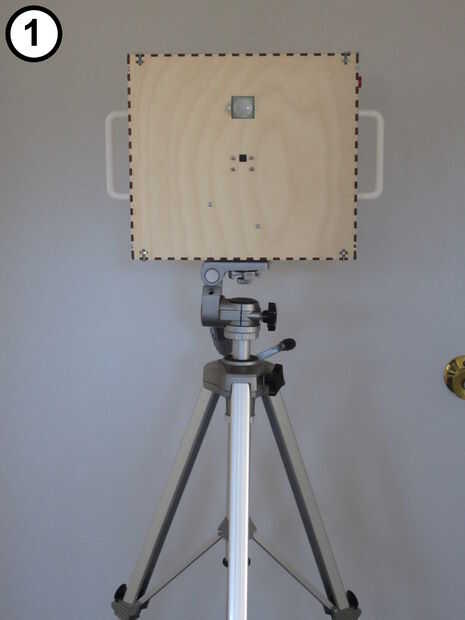

1. Conecte la cámara al trípode (fotos 1 y 2).

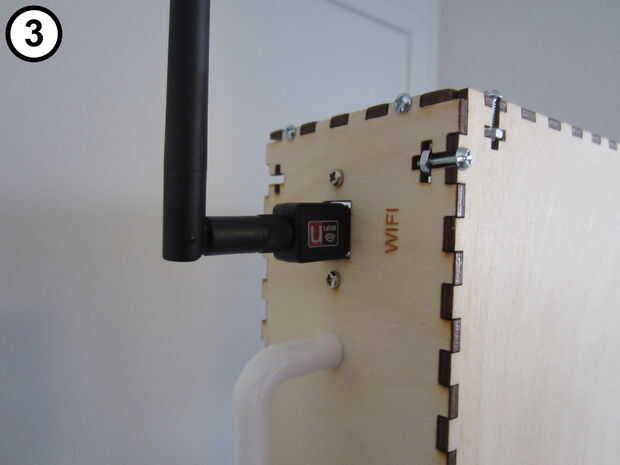

2. Conecte el adaptador WiFi USB en el conector USB de la cámara (Foto 3).

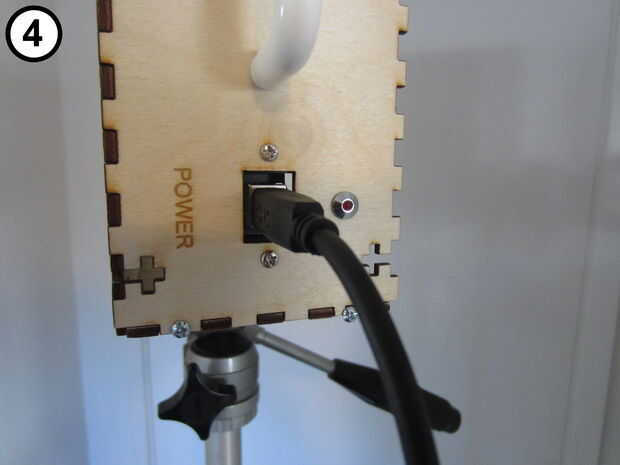

3. Conecte el cable USB de 6 pies a la cámara (foto 4).

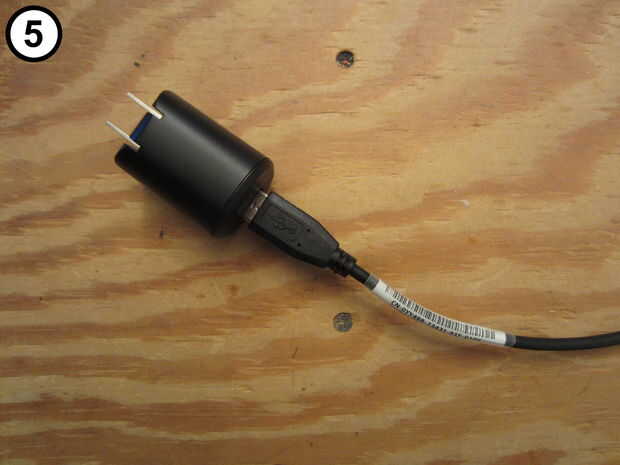

4. Conecte el otro extremo del cable USB al adaptador de alimentación USB (Foto 5) y enchufe el adaptador en un tomacorriente de CA.

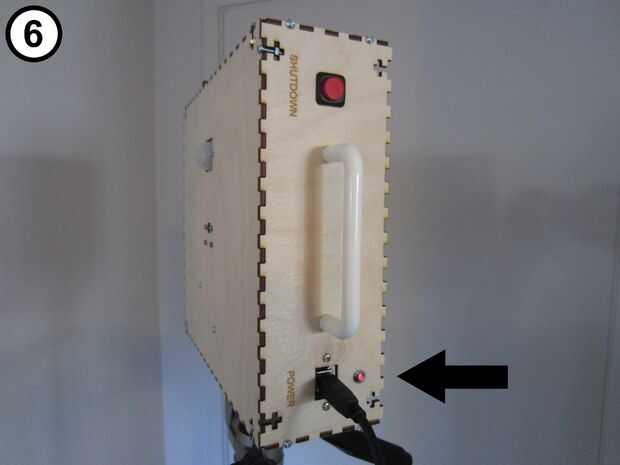

5. El indicador LED debe ser iluminado (foto 6).

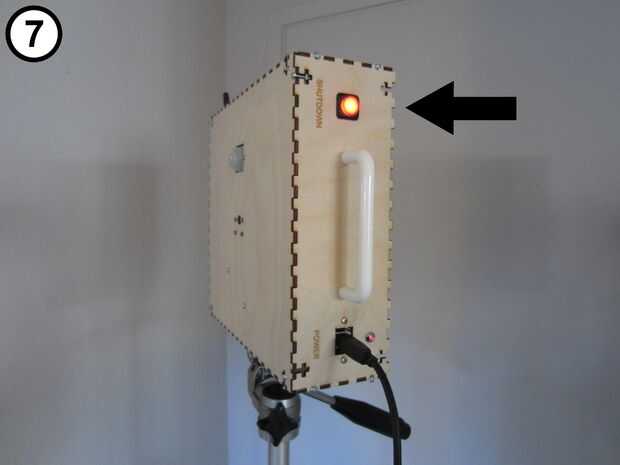

6. Después de un minuto o dos, el interruptor de apagado debe iluminarse indicando que el Raspberry Pi está arriba y funcionando (foto 7).

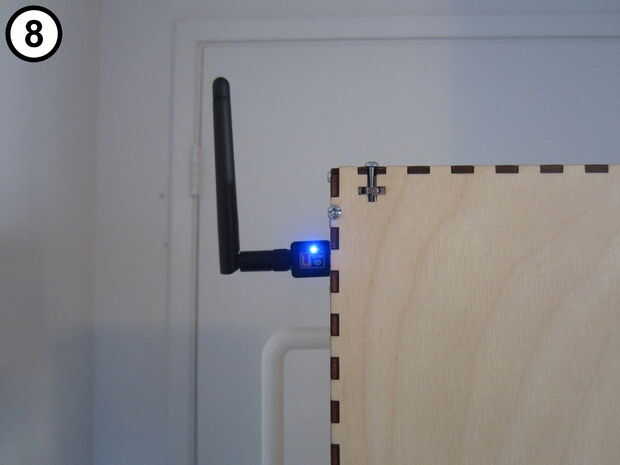

7. El LED del adaptador USB WiFi también debe ser iluminado (Foto 8).

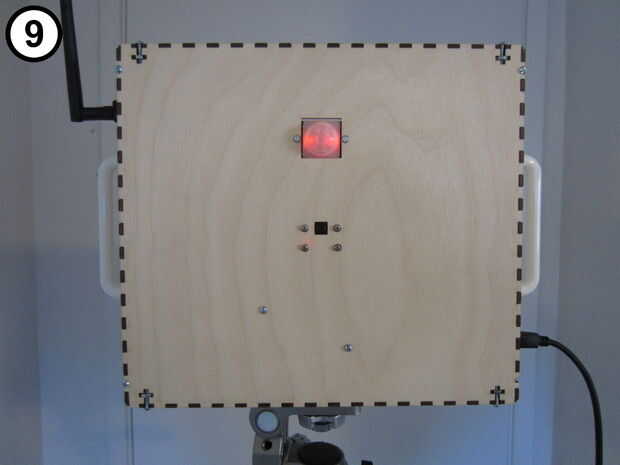

8. El sensor de PIR se iluminará durante varios segundos como calibra a sí mismo (Foto 9).

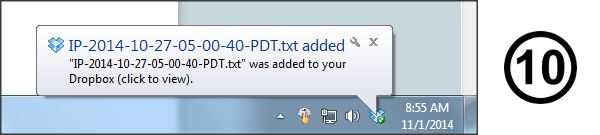

9. Si tienes una computadora con Windows con Dropbox, verás un pop-up mensaje que indica que la cámara ha subido un fichero de texto a tu cuenta de Dropbox (imagen 10). Este archivo es cargado cada vez que se inicia la cámara; el archivo contiene la dirección IP que se asignó a Raspberry Pi.

Prueba de la cámara:

1. Mueva la mano enfrente del sensor PIR. El sensor debe iluminarse (Foto 9).

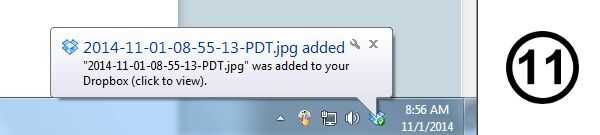

2. Dentro de un minuto o menos, debe aparecer un mensaje pop en su computadora indicando que una foto (o video dependiendo de cómo configuró la cámara) ha sido subido (imagen 11).

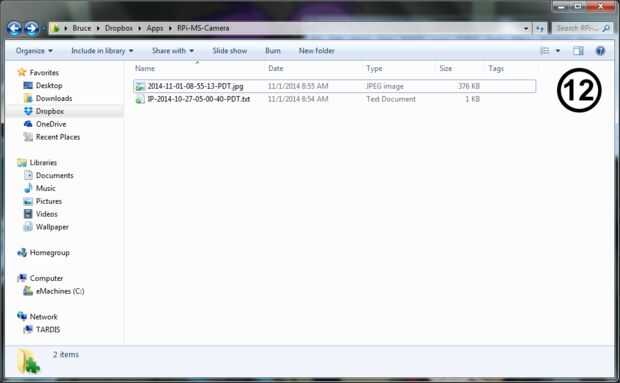

3. Ir a la "cámara RPi-MS" en el directorio "Aplicaciones" en la carpeta de Dropbox y debería ver el archivo de texto y la foto que fue tomada por la cámara (imagen 12).
4. Repita los tres anteriores varias veces para asegurar que todo está funcionando correctamente.

Configuración y pruebas ya está completa.
