Paso 1: partes
Las piezas siguientes son necesarios para construir la cámara sensible movimiento de frambuesa Pi:
Piezas de frambuesa Pi:

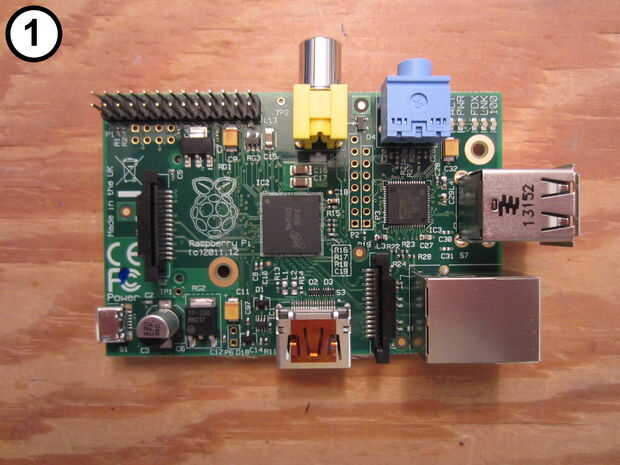

- 1 modelo de frambuesa Pi B 512MB de RAM (disponible en Amazon o Adafruit ID 998) (Foto 1)

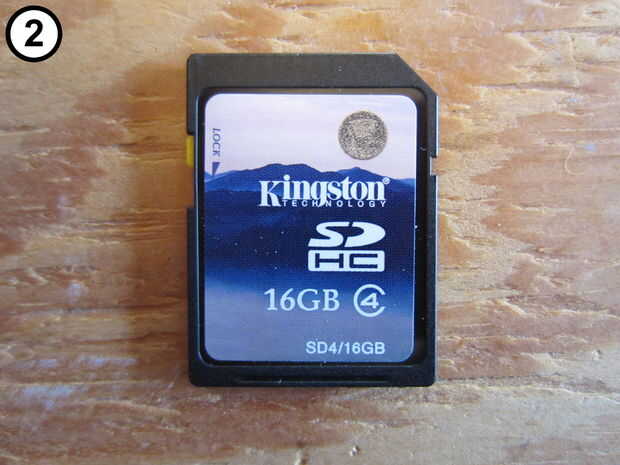

- 1 tarjeta de 16 GB SDHC Clase 4 (Foto 2)

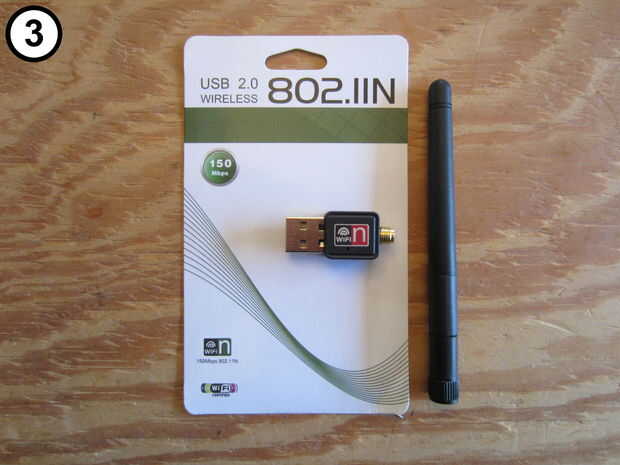

- 1 HK Mini USB WiFi 150Mbps inalámbrico adaptador 150 metros LAN 802.11n/g/b antena (de Amazon) o otro adaptador WiFi compatible para Raspberry Pi (Foto 3)

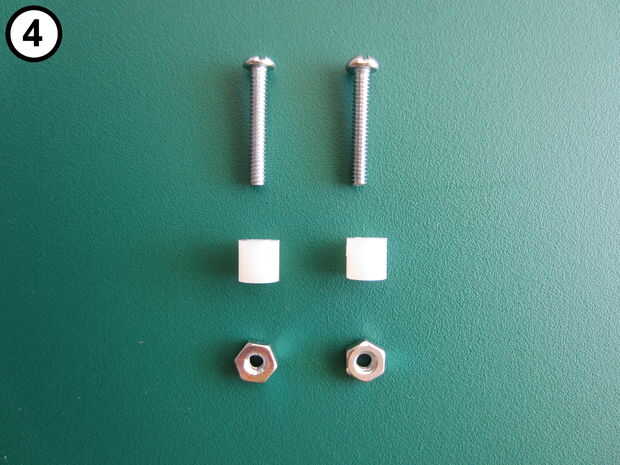

- 2 3/4" #4-40 tornillos y tuercas (foto 4)
- 2 1/4" redondo espaciadores de nylon para tornillos #4 ó #6 (foto 4)
Partes del Sensor PIR:

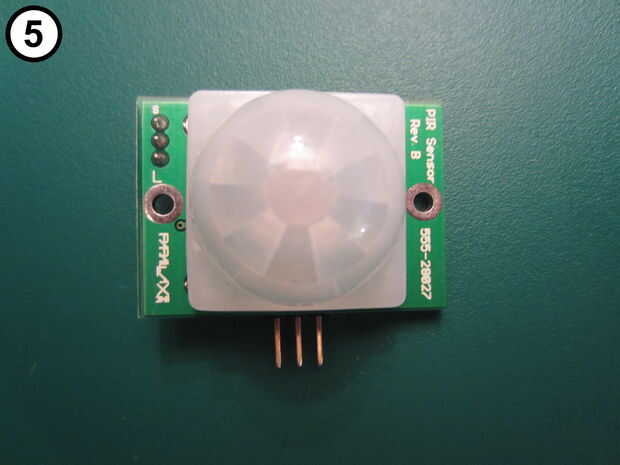

- Revisión de Sensor de PIR 1 B (paralaje producto ID 555-28027) (Foto 5)

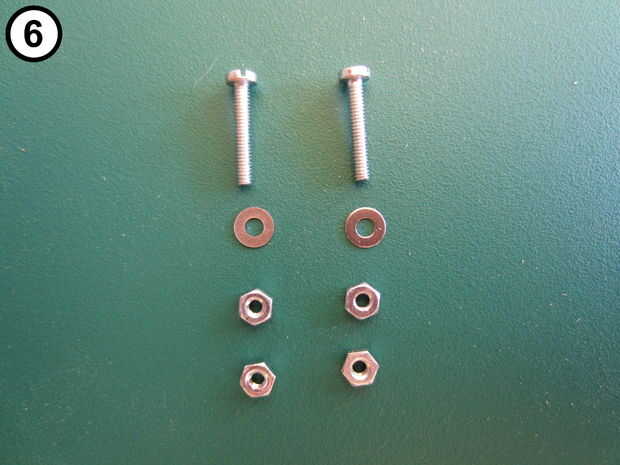

- 2 tornillos 12mm M2 (foto 6)
- 4 tuercas M2 (foto 6)
- 2 arandelas M2 (foto 6)

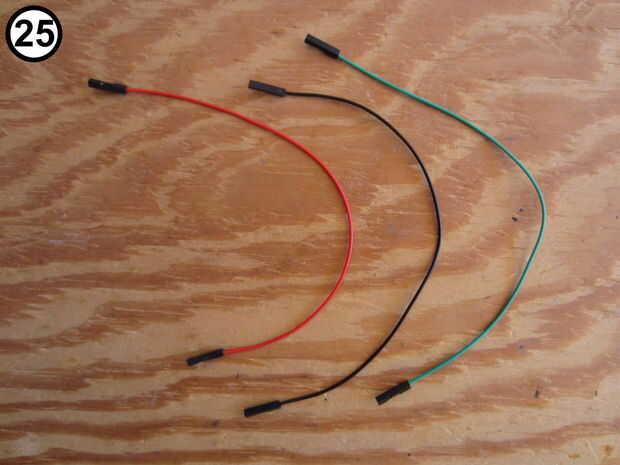

- 3 20 cm hembra para cables de jumper hembra (Amazona B00AYCON8Y) (foto 25)
Partes de la cámara de frambuesa Pi:

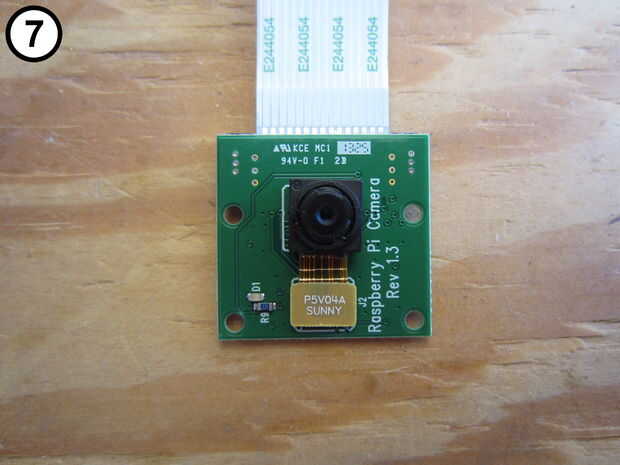

- 1 frambuesa Pi cámara tablero (disponible en Amazon o Adafruit ID 1367) (foto 7)

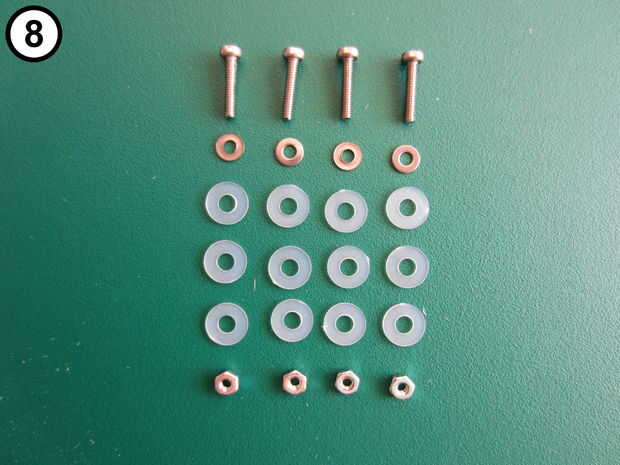

- 4 tornillos 10mm M2 (Foto 8)
- 4 arandelas M2 (Foto 8)
- 4 tuercas M2 (Foto 8)
- 12 arandelas de nylon plana #4 (Amazon fuente número de pieza B000FN1560) (Foto 8)
Interruptor de apagado de piezas:

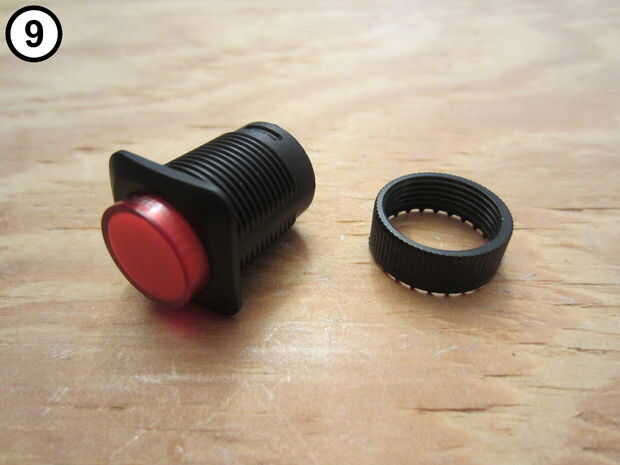

- 1 16mm iluminado rojo momentáneo interruptor de botón (ID deAdafruit 1439) (Foto 9)

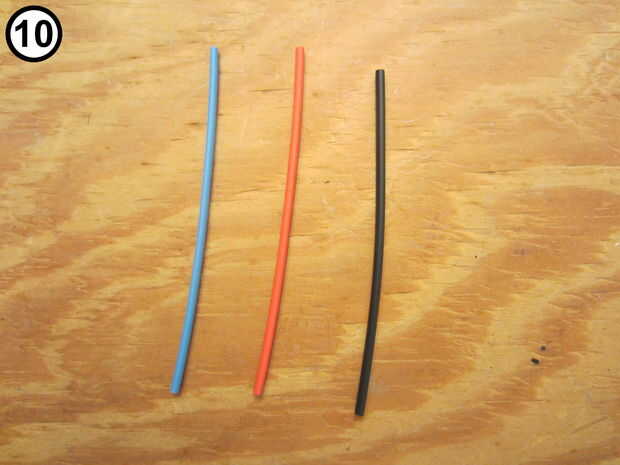

- (1/16 de pulgada de diámetro) de la tubería del encogimiento del calor (foto 10)

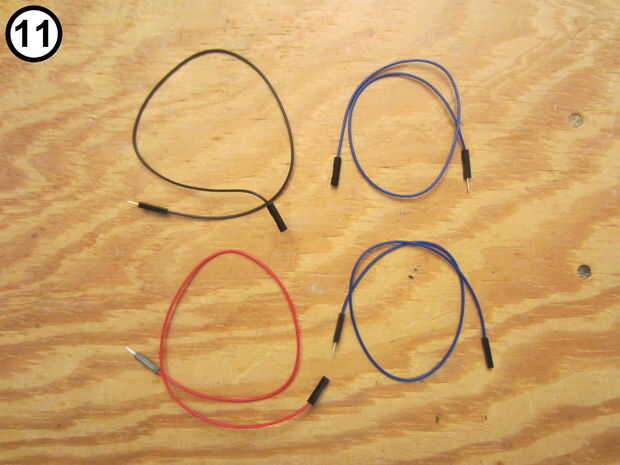

- 4 12" jumper cables (uno de los extremos macho, hembra de un extremo) (Sparkfun parte número PRT-09385) (foto 11)

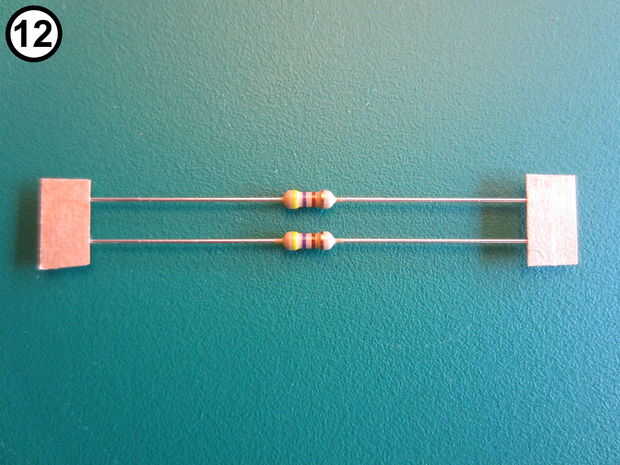

- 1 resistencia de 1/4 watt de 470 Ohm (foto 12)
Partes del indicador de energía:

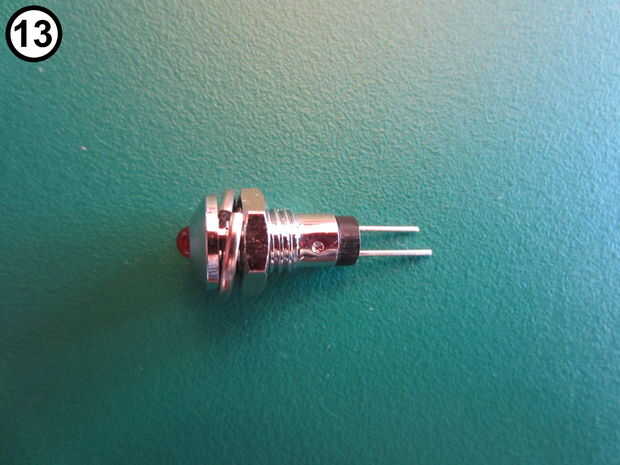

- 1 panel de montaje LED rojo (Jameco núm. 141111) (Foto 13)

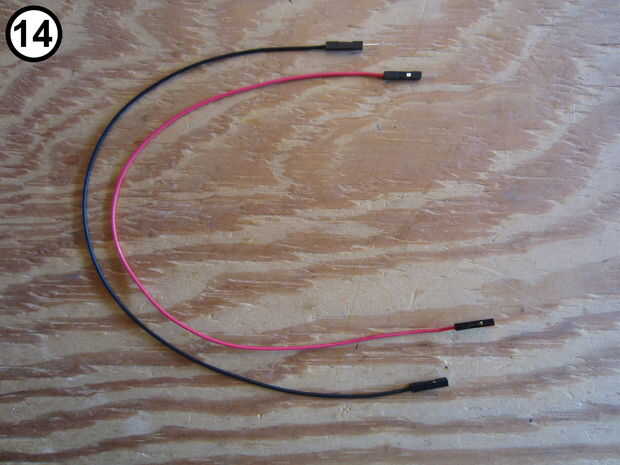

- 2 12" jumper cables (uno de los extremos macho, hembra de un extremo) (Sparkfun parte número PRT-09385) (Foto 14)
- (1/16 de pulgada de diámetro) de la tubería del encogimiento del calor (foto 10)
- 1 resistencia de 1/4 watt de 470 Ohm (foto 12)
Caso de piezas:

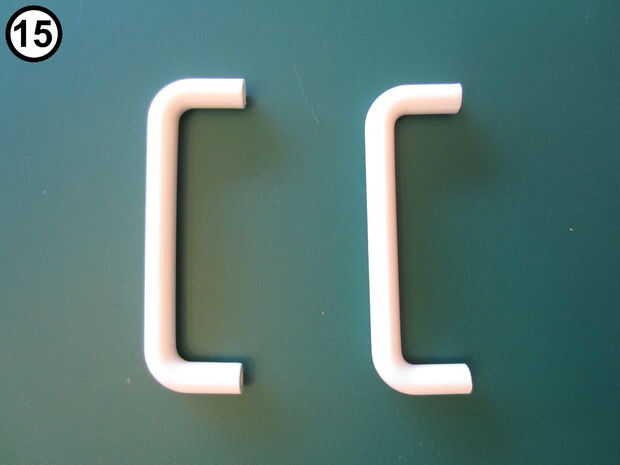

- 2 96mm alambre plástico blanco manillones (libertad parte número P604AEH-W-C disponible en Home Depot) (foto 15)

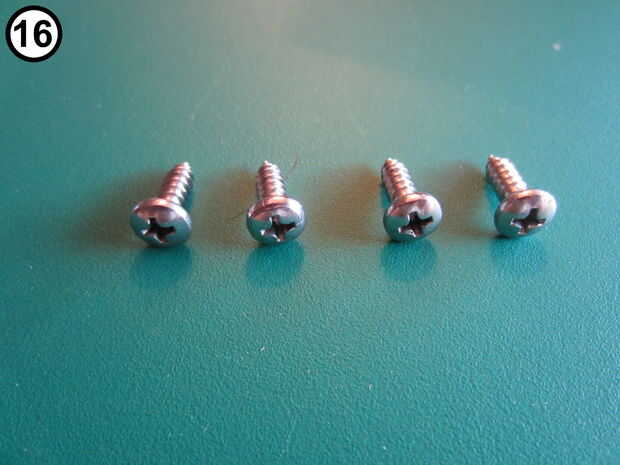

- 4 #8 x 1/2" tornillos para utilizar con los mangos (no utilice los tornillos que vienen con el mango - son demasiado largos) (foto 16)

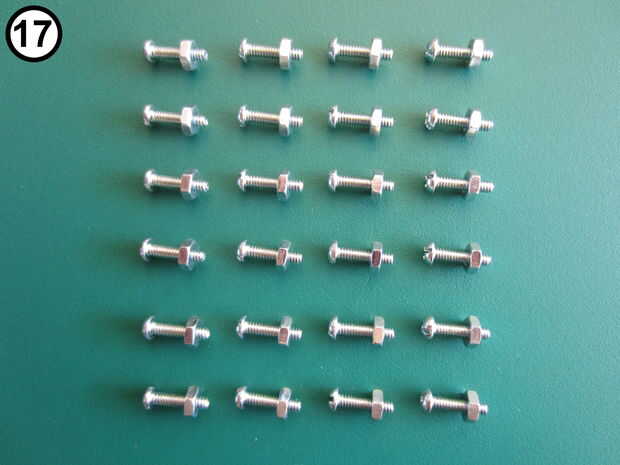

- 24 #4-40 1/2" tornillos y tuercas para sujetar el caso Junta (Foto 17)
- 1 hoja de 24 "x 18" 1/8 "madera contrachapada de abedul (3mm) (no fotografiada)
Piezas del Panel inferior:

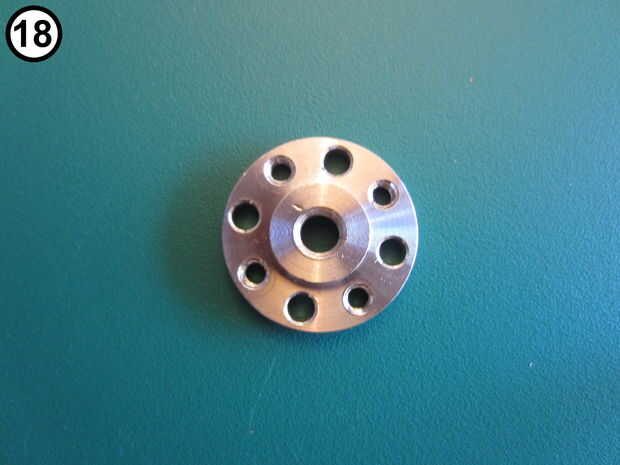

- 1 1/4-20 placa de tornillo (número de piezaServocity 545468) redondo (Foto 18)

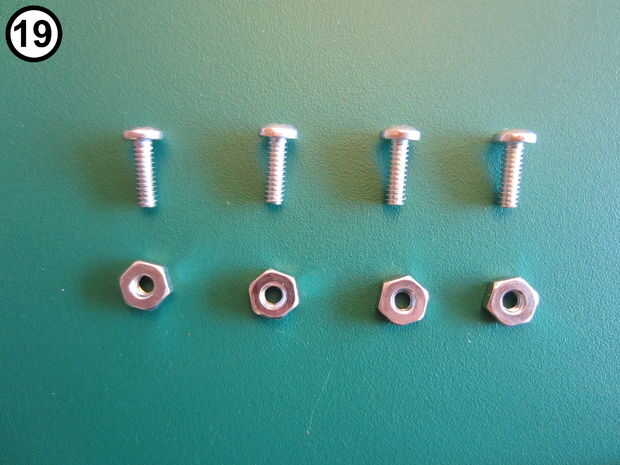

- 4 #6-32 7/16" máquina tornillos de cabeza troncocónica (Servocity parte número 90272A147) (Foto 19)
- 4 #6-32 tuercas (Servocity parte número 90480A007) (Foto 19)
Cables USB de panel:

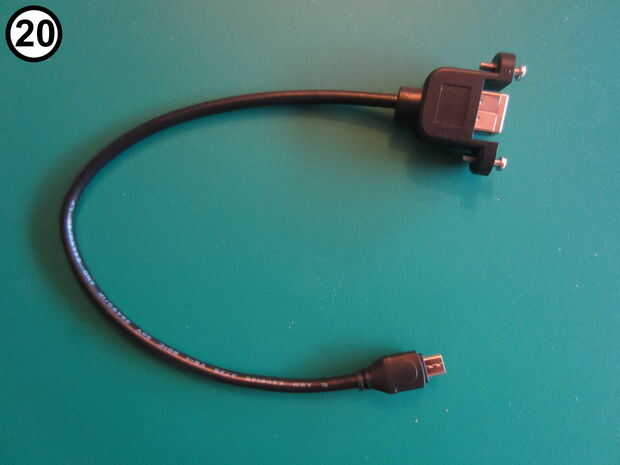

- 1 cable de panel mount USB - tipo B hembra a micro B macho (Adafruit ID 937) (foto 20)

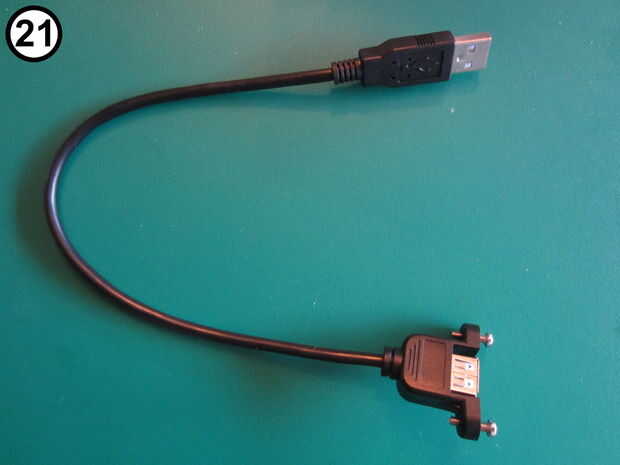

- 1 panel Mount USB Cable - tipo A macho a tipo A hembra (ID deAdafruit 908) (Foto 21)
Fuente de alimentación:

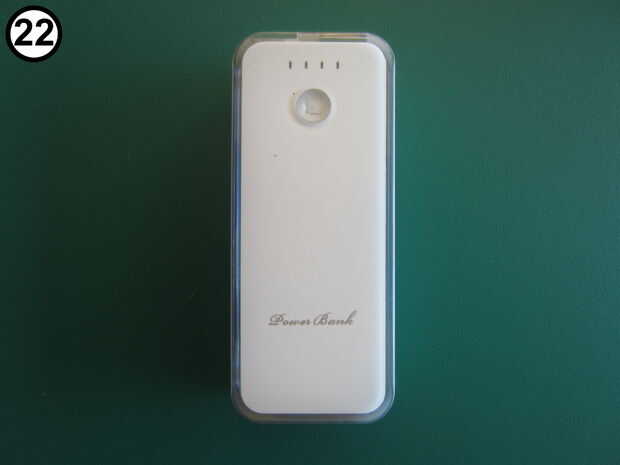

- 1 batería USB para Raspberry Pi - 4400mAh - 5V a 1A (ID deAdafruit 1565) (foto 22)

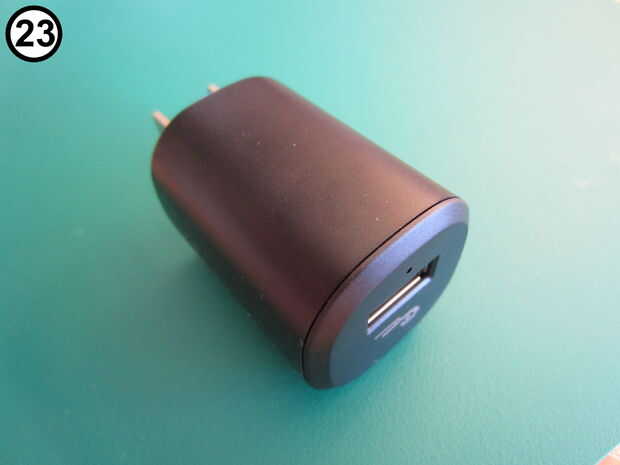

- 1 USB power adaptador 5 voltios 2 amperios (foto 23)

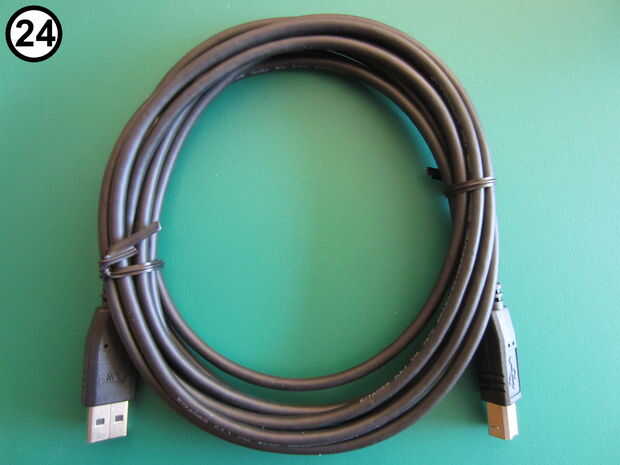

- 1 cable USB de 6 pies con un tipo B conector macho y conector macho de tipo A (también llamado cables de impresora USB) (foto 24)
Varios

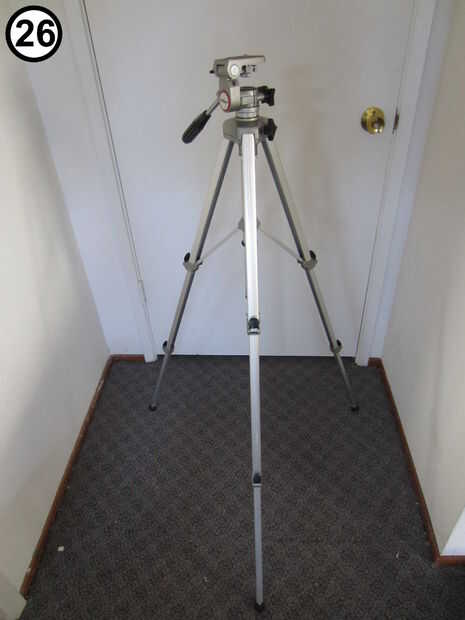

- Trípode (foto 26)
Herramientas (no mostrados):
- Cautín y soldadura
- Tubería del encogimiento del fuente de calor de calor (calor pistola, fósforos, encendedor o vela)
- Cortadores de alambre
- Peladores de alambre
- Pequeño destornillador de Philips
- Pinza hemostática
- Alicates de punta
- Cinta de pintor (para ayudar a mantener los tornillos en su lugar en el panel frontal)
- papel de lija de grado 120
Equipo para instalar software de frambuesa Pi (no mostrado):
- Monitor de equipo compatible con HDMI
- Teclado USB
- Ratón del USB
- Cable Ethernet
