Paso 2: Cortar las partes caso usando un cortador del laser
El primer paso es cortar las piezas para el caso de una hoja de contrachapado de abedul de 1/8"(3 mm). Un cortador del laser 45 vatios Epilog Helix en TechShop fue utilizado para cortar y grabar las partes. Todas las piezas del caso pueden excluirse de una hoja de 24 "x 18" de la madera contrachapada.

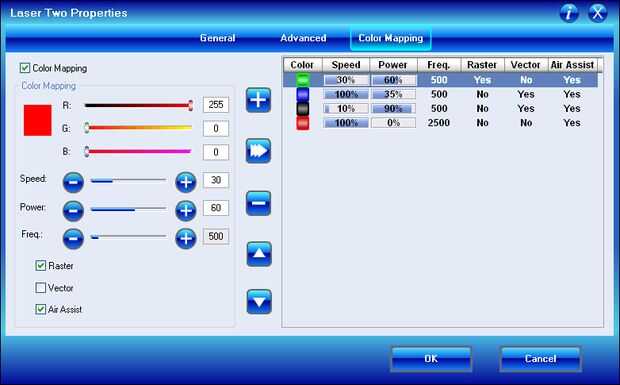

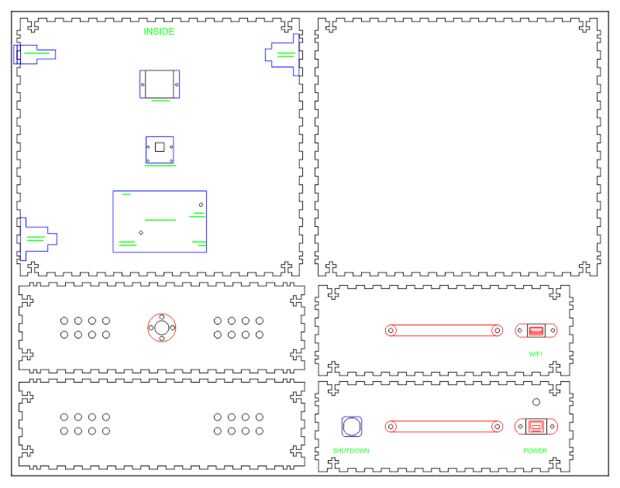

El diseño se muestra en el primer diagrama. Las líneas negras se cortará por el cortador del laser; las líneas azul se grabarse utilizando un corte de baja potencia; texto verde será grabado; líneas rojas no se cortan, que son para mostrar el contorno de las piezas. Usé la capacidad de asignación de color de la cortadora del Laser para especificar la configuración de corte y grabado. La configuración utilizada se muestra en el lado derecho de la captura de pantalla "Color Mapping".

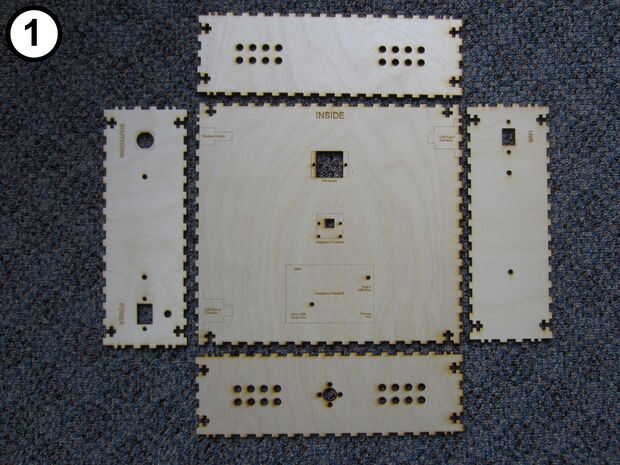

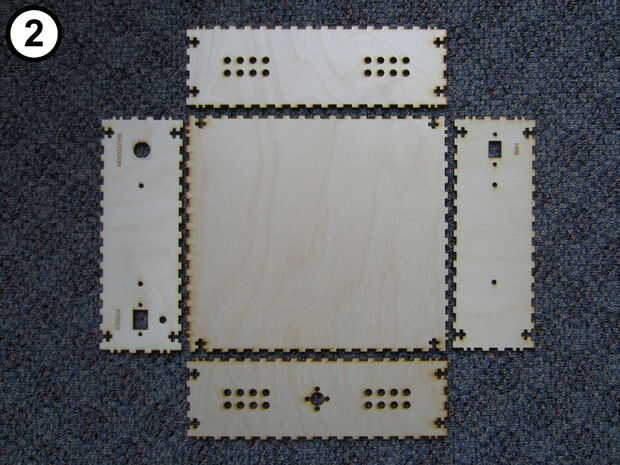

Todas las piezas terminadas se muestran juntos en fotos 1 y 2.
Las piezas individuales son:

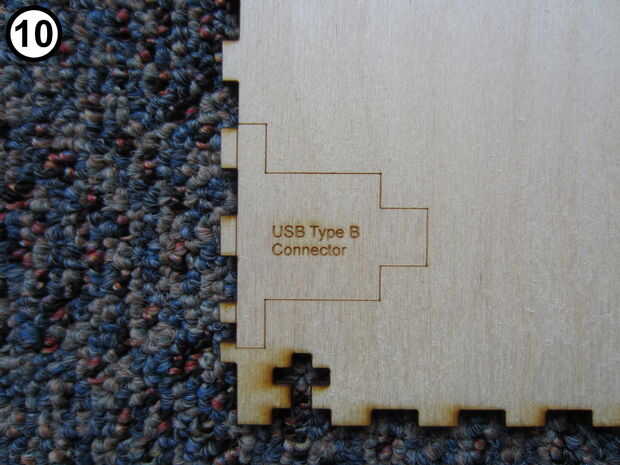

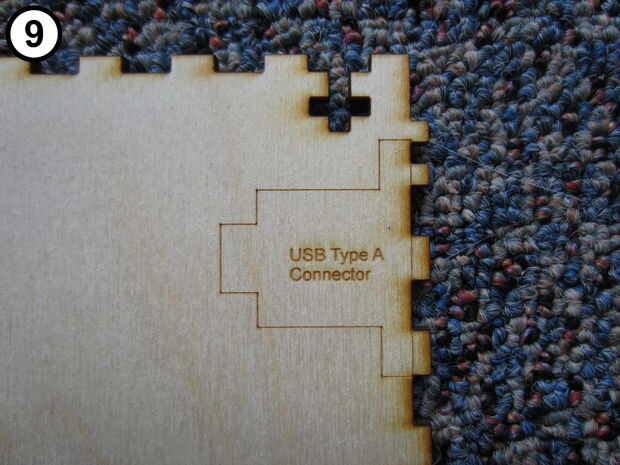

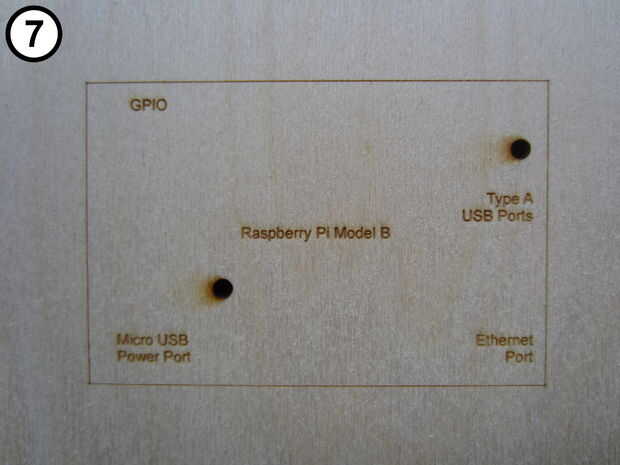

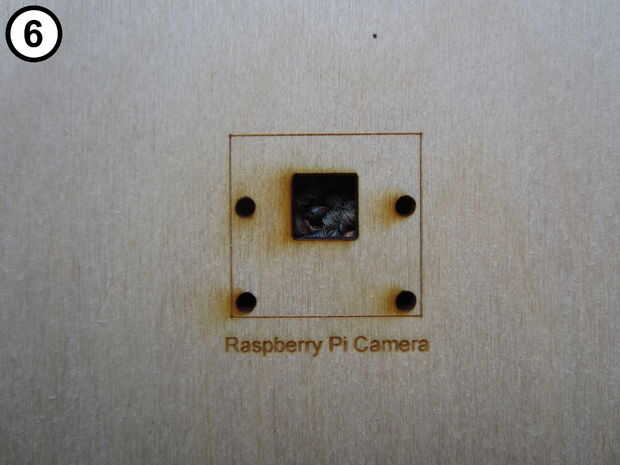

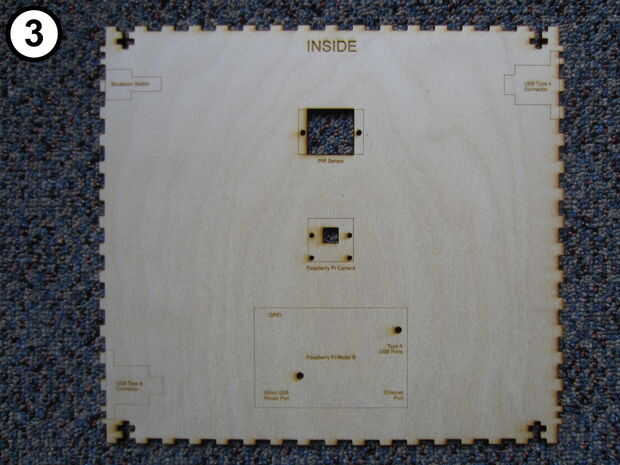

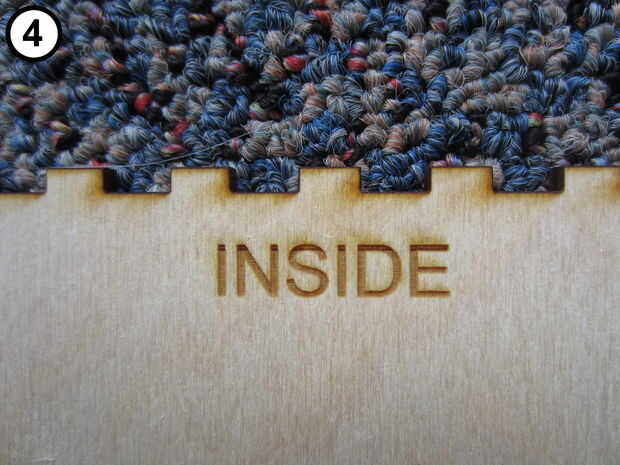

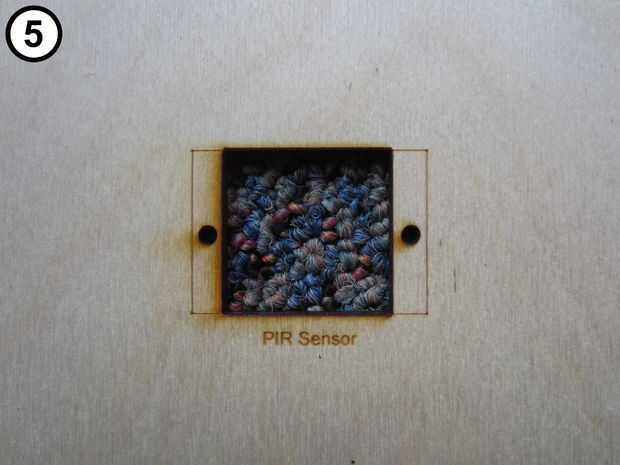

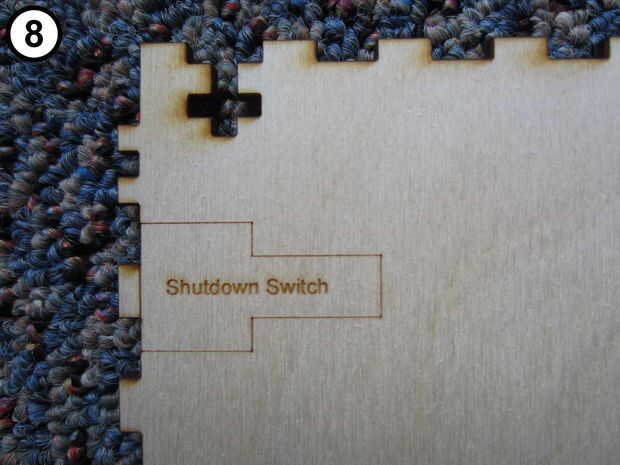

- Panel frontal con closeups de grabado (fotos 3-10)

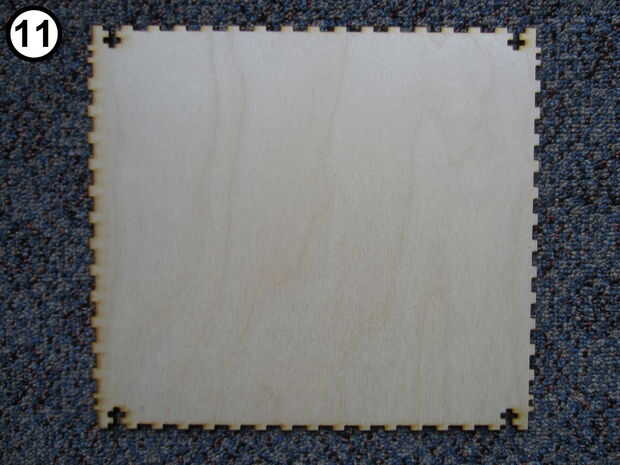

- Panel trasero (foto 11)

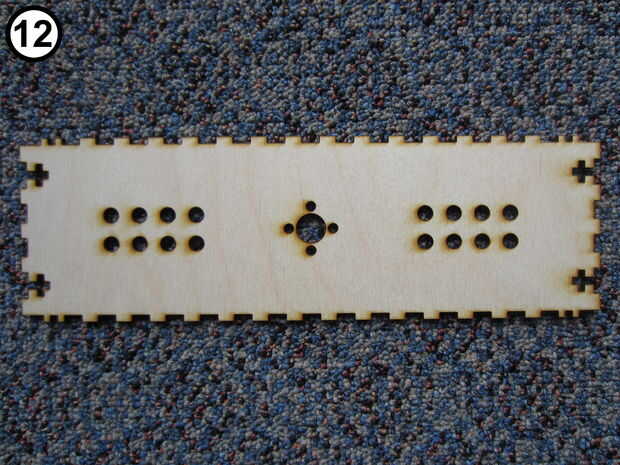

- Panel inferior (foto 12)

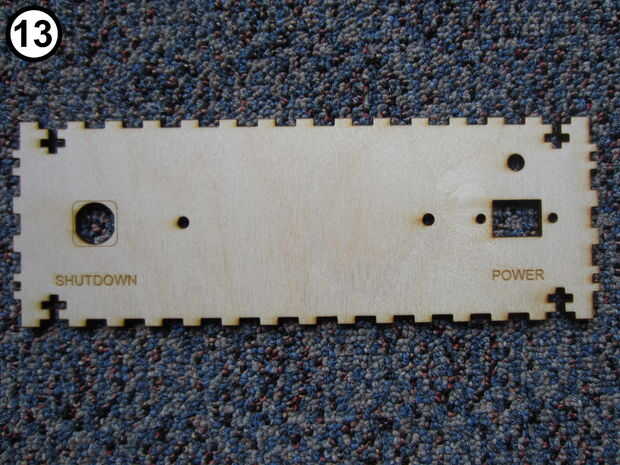

- Panel de la izquierda (Foto 13)

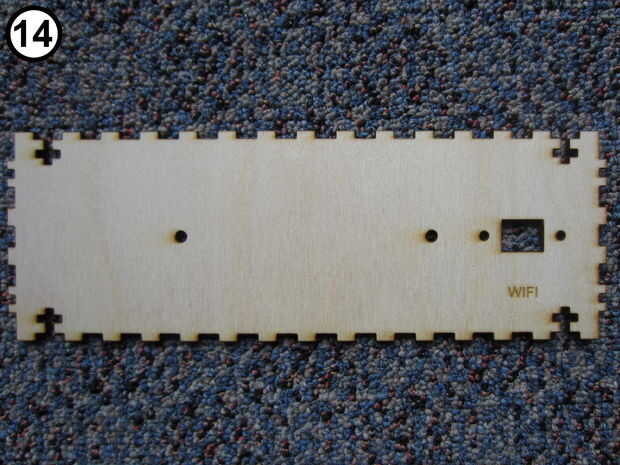

- Panel de la derecha (Foto 14)

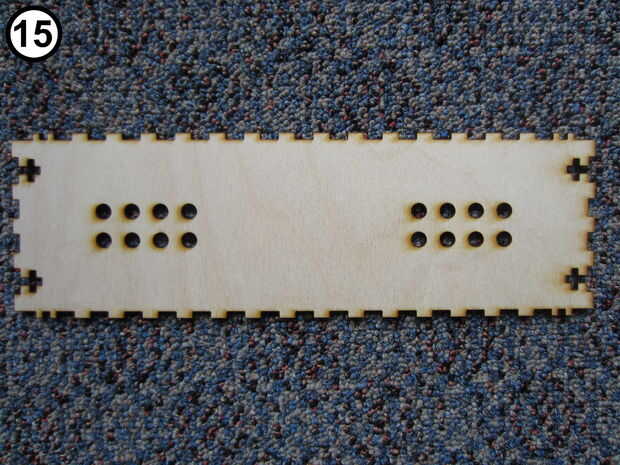

- Panel superior (foto 15)

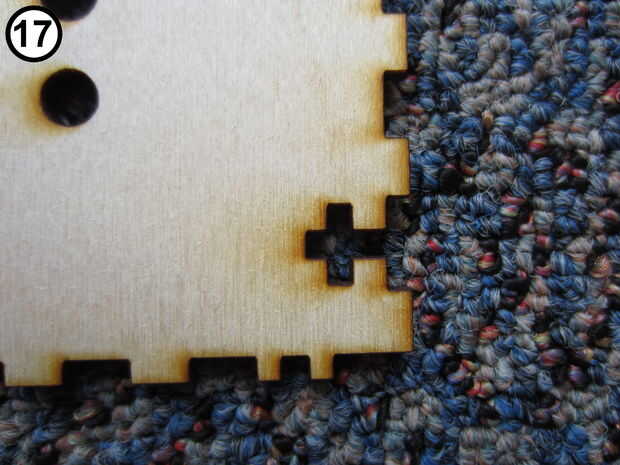

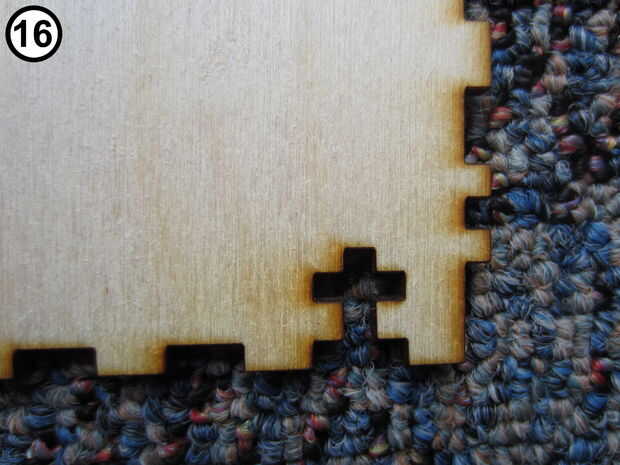

Fotos 16 y 17 muestran un primer plano de los recortes que se utilizará para los tornillos y tuercas que sujetan el caso. Cómo se utilizan estos se describen en el paso 13.
Las marcas de quemaduras por el láser pueden eliminarse con un lijado suave con lija de grano 120.
Los archivos de diseño de corte láser están en el archivo ZIP adjunto a este paso. El archivo contiene CorelDraw (.cdr) y archivos de PostScript encapsulado (.eps) para el diseño y el archivo para cargar los datos de asignación de color para el cortador del laser. Ver página 113 de https://www.epiloglaser.com/downloads/pdf/mini_he... para más detalles sobre cómo usar la asignación de color.
