Frambuesa Pi movimiento sensible cámara (4 / 21 paso)

Paso 4: Preparar el LED indicador de alimentación

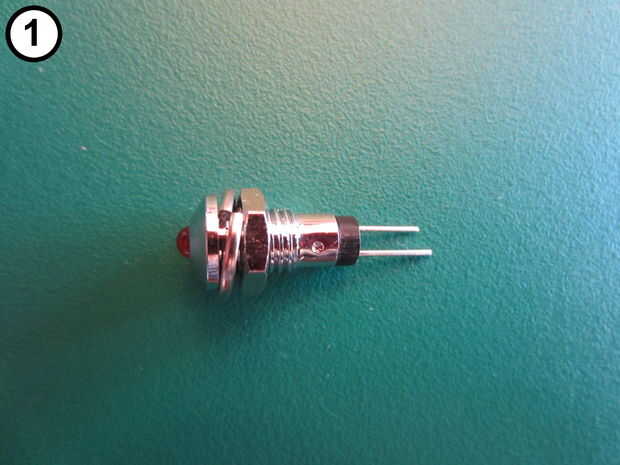

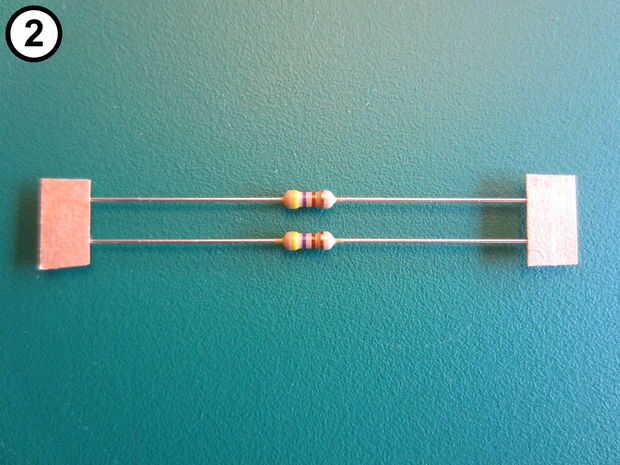

Iniciar el montaje de la indicación de alimentación LED con el panel montaje LED (Foto 1) y un 470 ohm resistor (Foto 2).

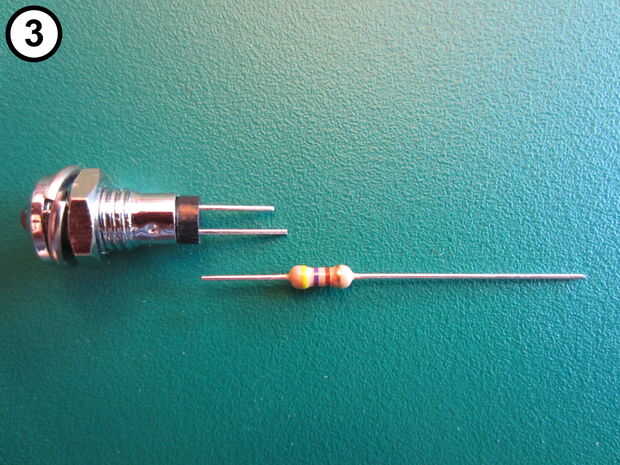

  1. Usando cortadores de alambre, acortar la longitud del cable de la resistencia (Foto 3).

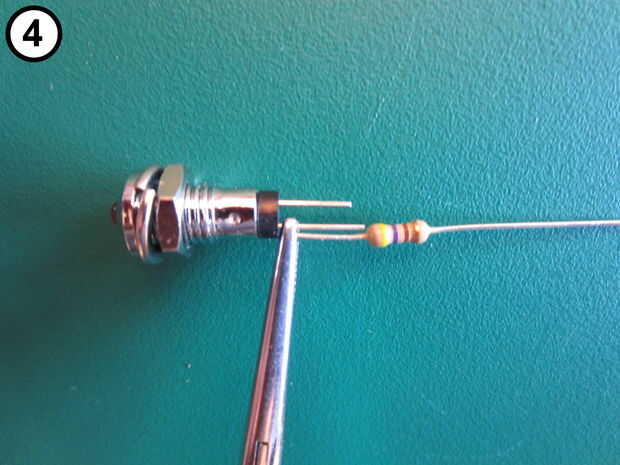

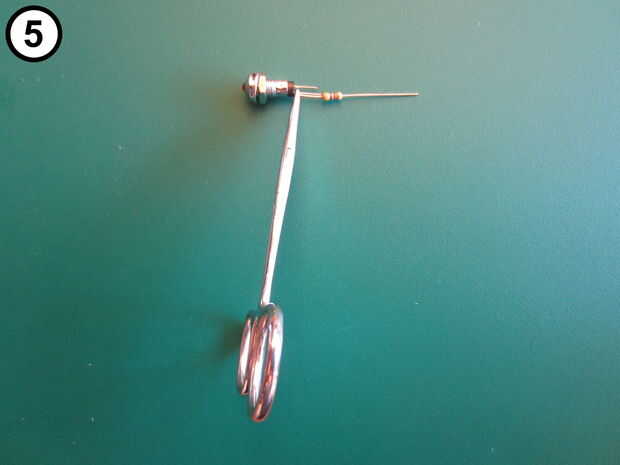

  2. Abrazadera de la resistencia del cable de LED más largo utilizando una pinza hemostática (foto 4 y 5).

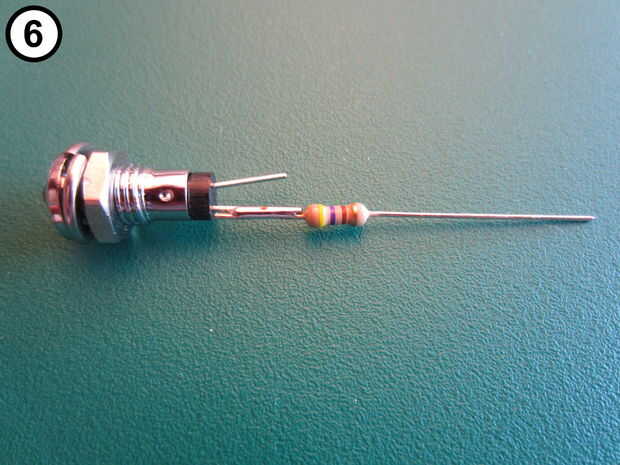

  3. La soldadura de los cables y retire la pinza (foto 6)

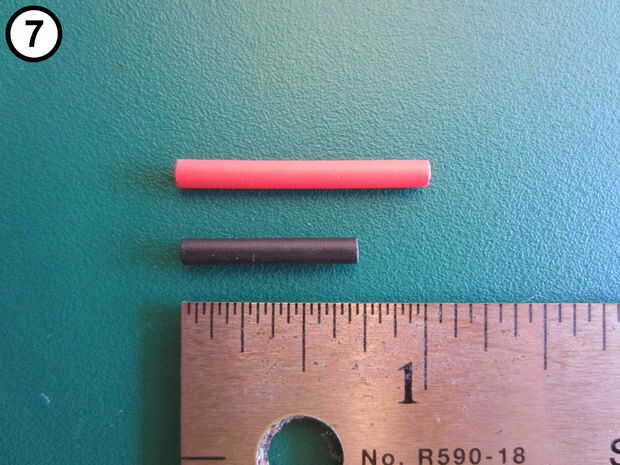

  4. Cortadas dos tramos de calor retráctil tubo (foto 7)

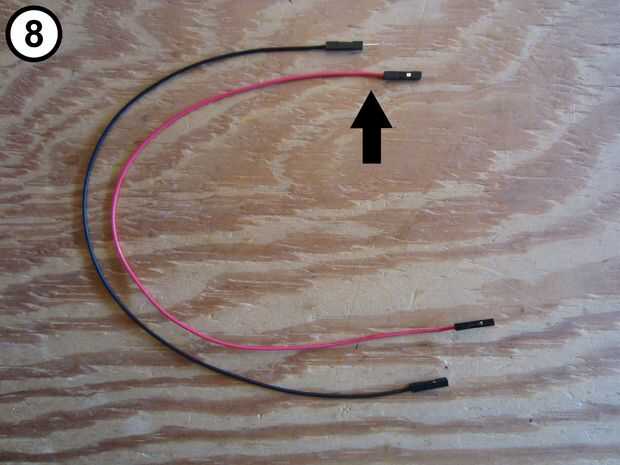

  5. Cortar los extremos macho de dos cables de puente (Foto 8)

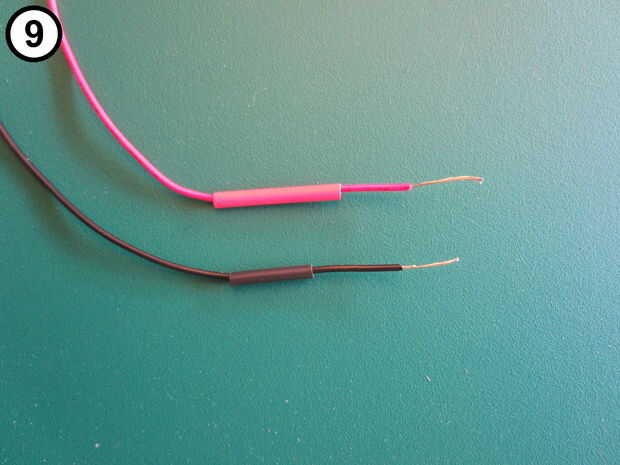

  6. Deslice el encogimiento del calor de la tubería en los cables de puente y tira de los extremos (Foto 9)

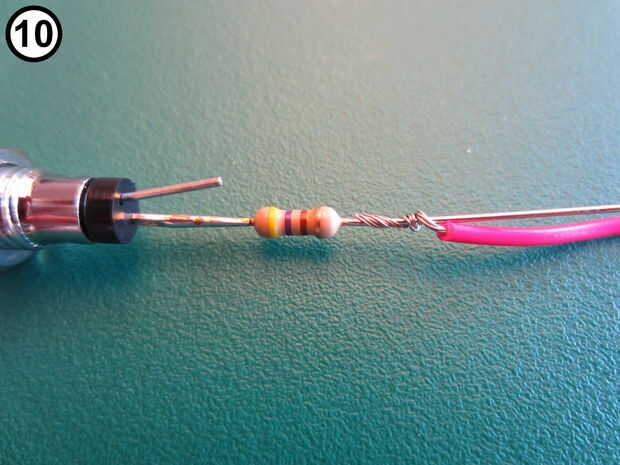

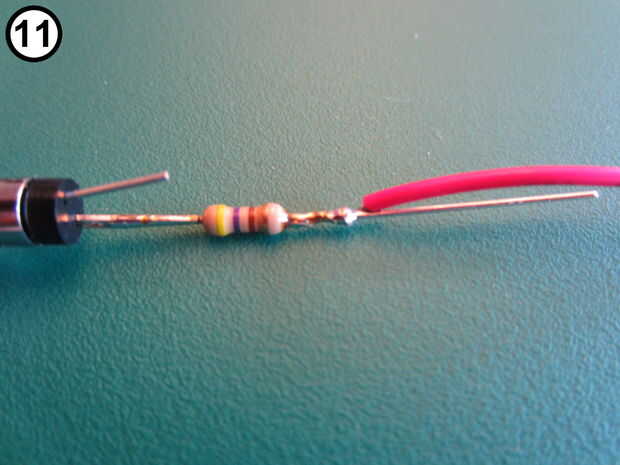

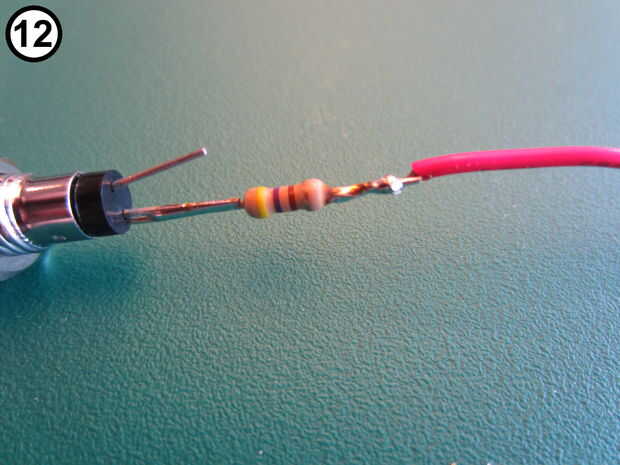

  7. Colocar y soldar el cable de puente rojo a la resistencia (fotos 10 y 11). Corte el exceso de cable en la resistencia (foto 12).

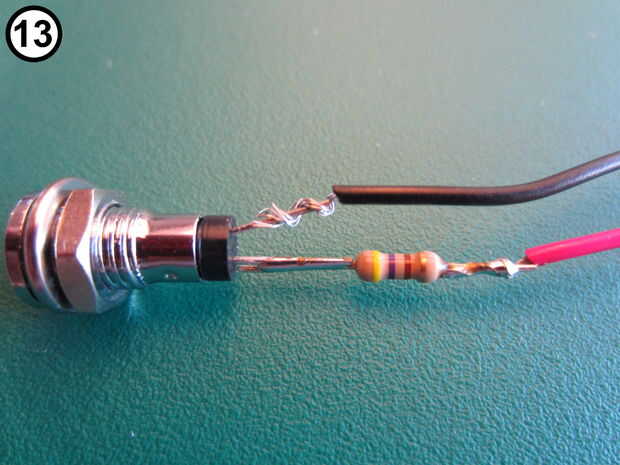

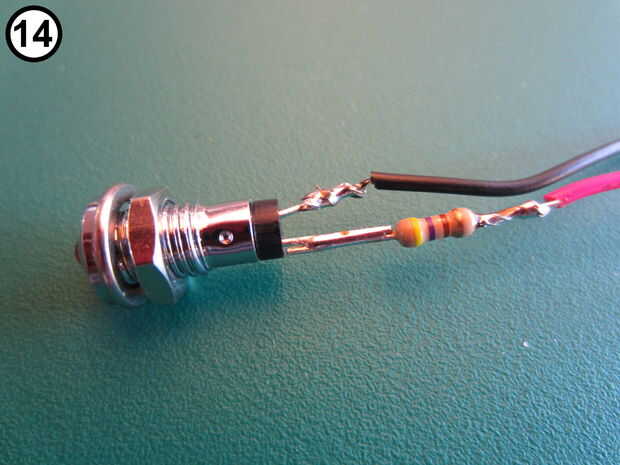

  8. Colocar y soldar el cable puente negro con otro cable el LED (fotos 13 y 14).

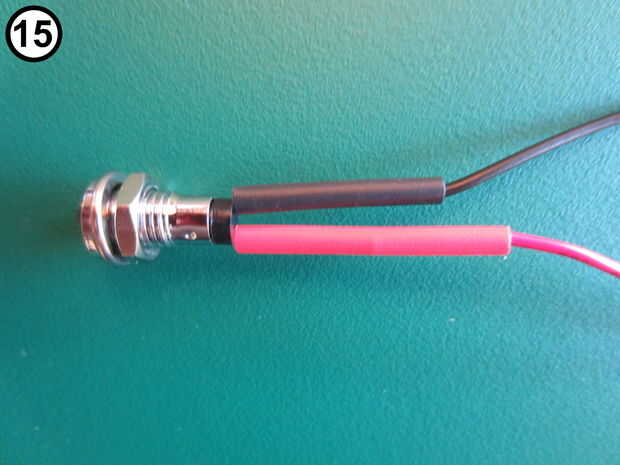

  9. Deslice el calor reduciendo la tubería sobre los alambres expuestos (foto 15). Utilice una pistola de aire caliente, más ligero, coincidir con o vela para la tubería del encogimiento del.

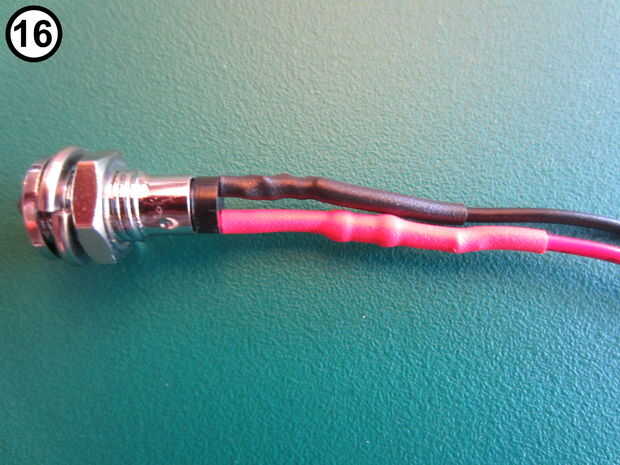

El indicador de encendido LED completo se muestra en la foto 16.
