Paso 8: Realizar conexiones de componentes

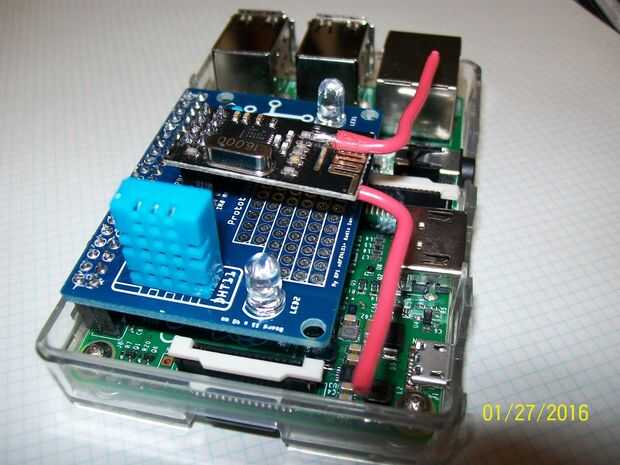

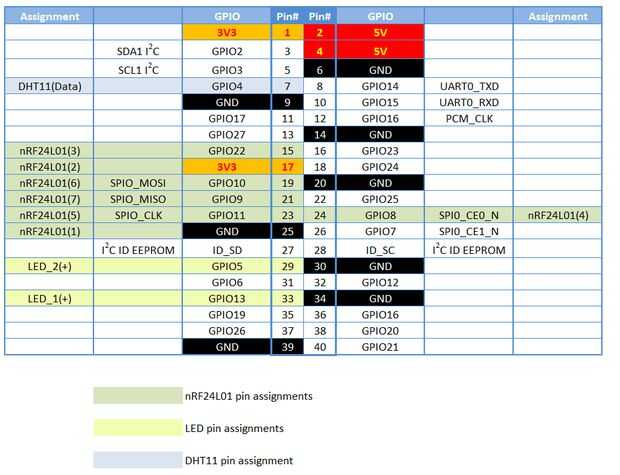

Conecte el nRF24L01 + a Raspberry Pi
- nRF24L01 + pin 1 GND conectar al Pin 6, GND en la Raspberry Pi
- nRF24L01 + pin 2, 3V3 conectar al pin 1, 3c3 en la Raspberry Pi
- nRF24L01 + pin 3, CE conectarse pin22, GPIO25 en la Raspberry Pi
- nRF24L01 + pin 4, CSN Conecte al pin 24, GPIO8 (CE0) en la Raspberry Pi
- nRF24L01 + pin 5, SCK conectar al pin 23, GPIO11 (SCLK) en la Raspberry Pi
- nRF24L01 + pin 6, MOSI conectar al pin 19, GPIO10 (MOSI) en la Raspberry Pi
- nRF24L01 + pin 7, MISO conectar al pin 21, GPIO9 (MISO) en la Raspberry Pi
- nRf24L01 + pin 8, IRQ, este pin no está conectado a la frambuesa Pi
Conectar LEDs a la frambuesa Pi
- LED 1 conectar el ánodo a pin 33, GPIO13 en la Raspberry Pi
- LED2 conectar el ánodo a pin 29, GPIO5 en la Raspberry Pi
Conecte el DHT11 a la frambuesa Pi
- Pin de datos DHT11 conectar al pin 7, GPIO4 en la Raspberry Pi

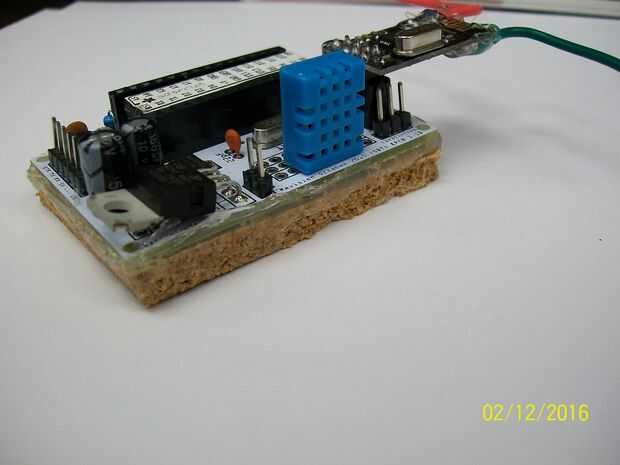

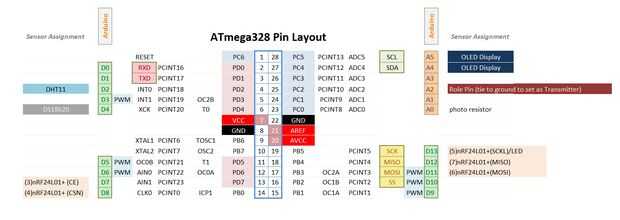

Conectarse el nRF24L01 + Arduino/ATmega328
- nRF24L01 + pin 1 GND conectar a GND de Arduino
- nRF24L01 + pin 2, 3V3 conectarse de 3V3 en el Arduino (o una fuente de 3c3)
- nRF24L01 + pin 3, CE conectar al pin13, D7 en Arduino
- nRF24L01 + pin 4, CSN Conecte al pin 14, D8 en Arduino
- nRF24L01 + pin 5, SCK conectar al pin 19, D13 en Arduino
- nRF24L01 + pin 6, MOSI conectar al pin 17, D11 en el Arduino
- nRF24L01 + pin 7, MISO conectar al pin 18, D12 en Arduino
- nRf24L01 + pin 8, IRQ, este pin no está conectado a Arduino
Conectar algunos sensores con Arduino/ATmega328
- DHT11 pin 2, datos Conecte al pin 4, D2 en Arduino

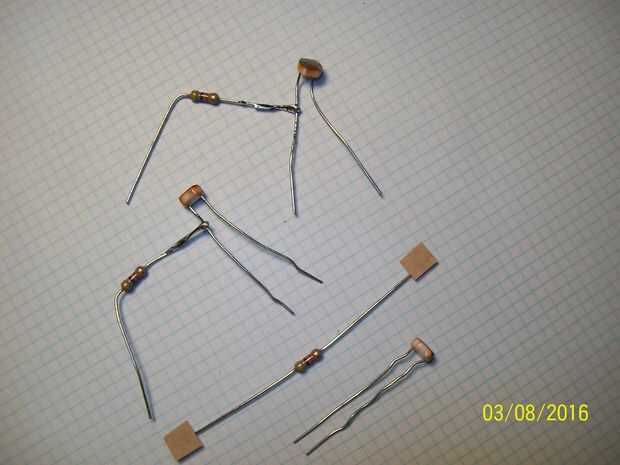

- Foto resistencia, conecte al pin 23, A0 en el Arduino
- DATOS DS18B20, la conecte al pin 6, D4 en el Arduino

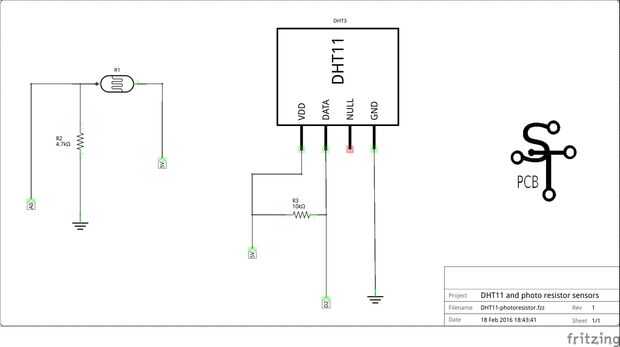

Conectar algunos sensores con Arduino, el esquema anterior ilustra el arreglo común de sensor que estoy usando. Referencia a mi Instructable anterior o a otros instructables más detallada ayudará. Considerar que el boceto debe modificarse para incorporar otros sensores como sea necesario.
