Paso 2: montaje

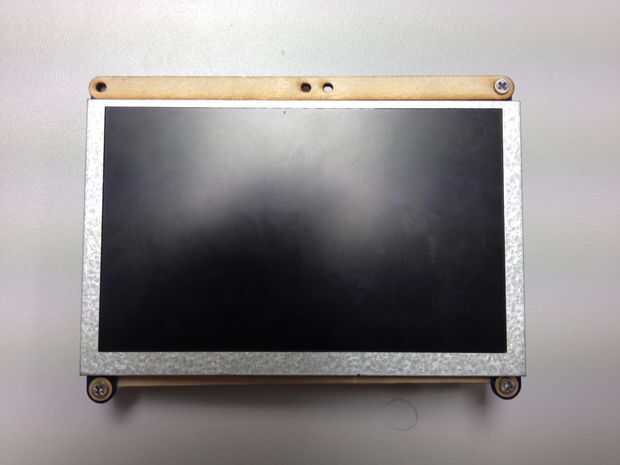

La primera etapa de esta construcción es armar el hardware. Piezas del corte del laser y una guía de cómo ponerlos juntos están disponibles para pre-orden desde la Página de Kickstarter. Alternativamente, si usted tiene acceso a un cortador láser o incluso un cortador del rompecabezas puede fácilmente crear su propio.

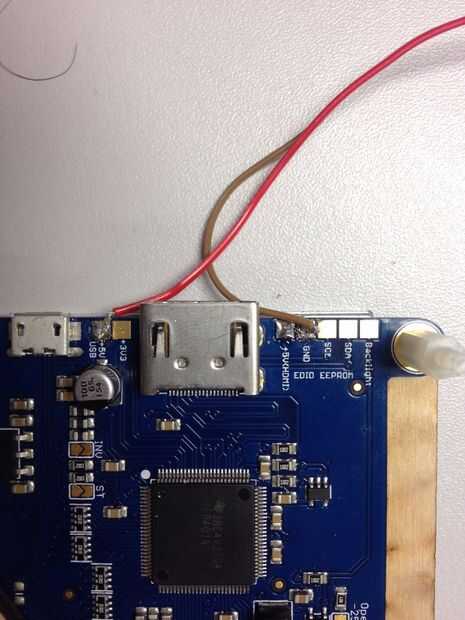

Después de usted tendrá que soldar dos cables a la pantalla para que puede recibir energía de la PiJuice. Soldar un cable rojo a la + cojín de 5V y un marrón o negro hilo al cojín GND. Idealmente estos dos cables tendría un doble conector hembra en el extremo.

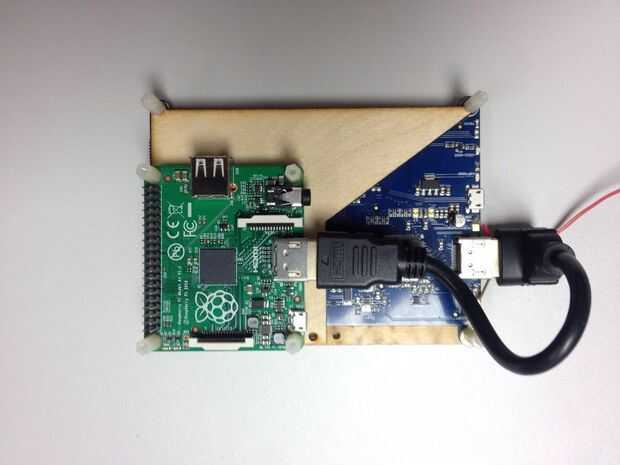

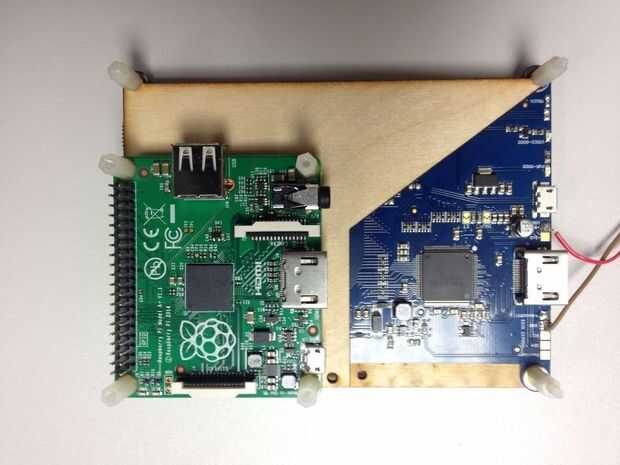

Entonces, los espaciadores de plástico, enrosque la frambuesa Pi al chasis. Ahora toma el cable HDMI y conectar la pantalla HDMI el Raspberry Pi. Y el PiJuice simplemente se conecta a la GPIO en la Raspberry Pi

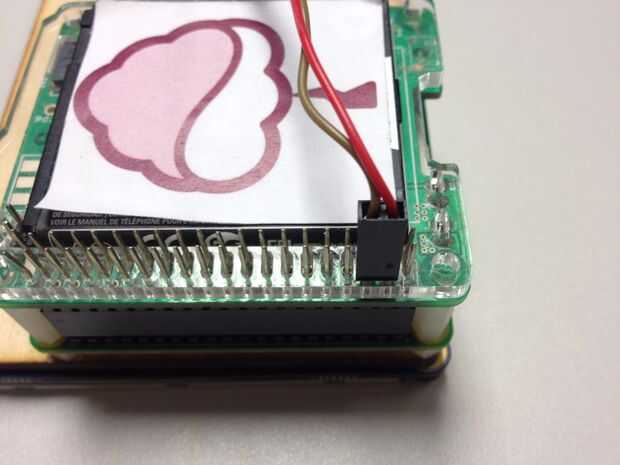

A los dos cables de pantalla toma de alimentación y conectar los 5V y breakout GND en el PiJuice.

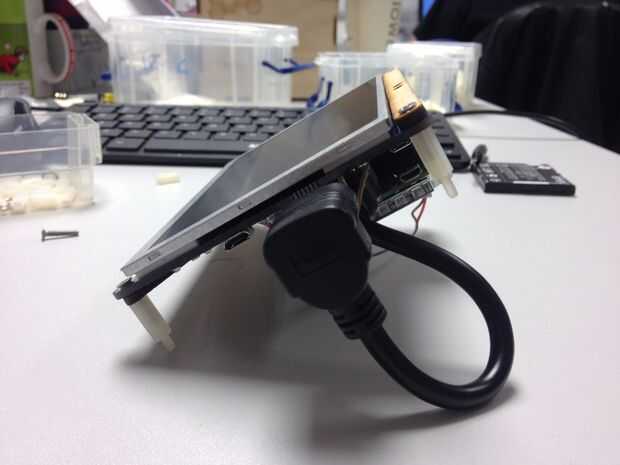

El conjunto tiene que estar ahora fácilmente a un ángulo de 45 grados. Sólo puede comprobar que se está cableado correctamente así que encienda el PiJuice y, si todo ha ido a plan debería iluminarse un LED verde en la pantalla.
