Paso 6: Cables para energía
Cableado de la batería
La batería tiene 2 puertos USB que proporcionará la energía y un puerto micro USB para cargar. En uno de los puertos hay 2 símbolos de rayo. Es el puerto que vamos a utilizar. Consigue un cable USB con un conector de tipo A y un micro USB enchufe y cortar el cable por la mitad. Enchufe el conector de tipo A en la tira de la batería a los extremos y soldar el cable positivo con el conector de cualquiera de los extremos del interruptor. Toma otro cable rojo y éste a la patilla central del interruptor de la soldadura. Guardar la otra mitad del cable ya lo usaremos más adelante.
Encender la pantalla

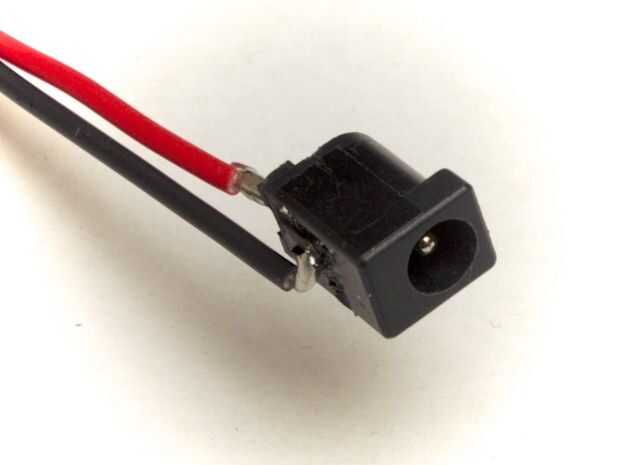

Para encender la pantalla, necesitará utilizar a un DC jack. Soldar un cable de tierra negro el cojín más grande de la soldadura y el cable rojo positivo a la almohadilla más pequeña. Enchufe en el conector de DC en el enchufe y los cables por los agujeros que utilizan para enhebrar los cables HDMI para que los cables de alimentación están ahora en la cubierta inferior del hilo de rosca. Después de la soldadura el el cable positivo de la pantalla con el cable positivo que viene del pin central del interruptor y el cable negativo al cable negativo que viene del conector de la batería de la soldadura.
Alimentación de la Pi
Tomar la otra mitad del cable USB con la conexión USB micro, tira de los extremos, conecte en la frambuesa pi y el negativo al otro cable negativo y el positivo al mismo cable positivo que soldar el poder de la visualización de la soldadura.
Carga de la batería
Conectar el enchufe de CC utilizando el diagrama de arriba y un micro USB enchufe en el extremo de la soldadura y enchufe micro USB Conecte el punto de recarga de la batería. Recuerda que la primera carga de la batería será más de lo habitual con un cargador de 2A y con un cargador de amperaje inferior considerablemente más largo. Finalmente debe utilizar un cargador de 5v con una salida máxima de 2A lo contrario que corre el riesgo de dañar el circuito de carga de la batería.
