Paso 2: Montar el circuito

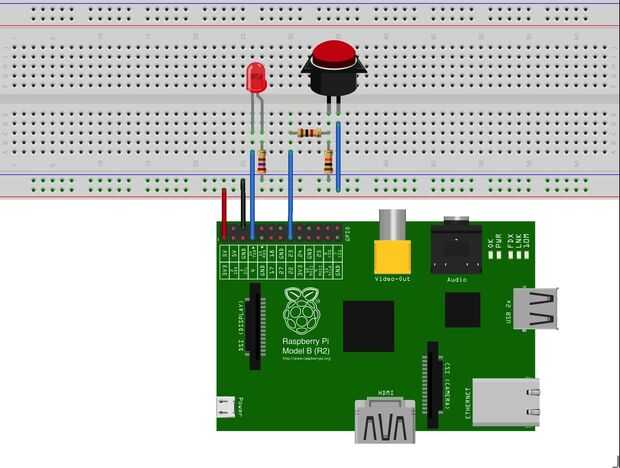

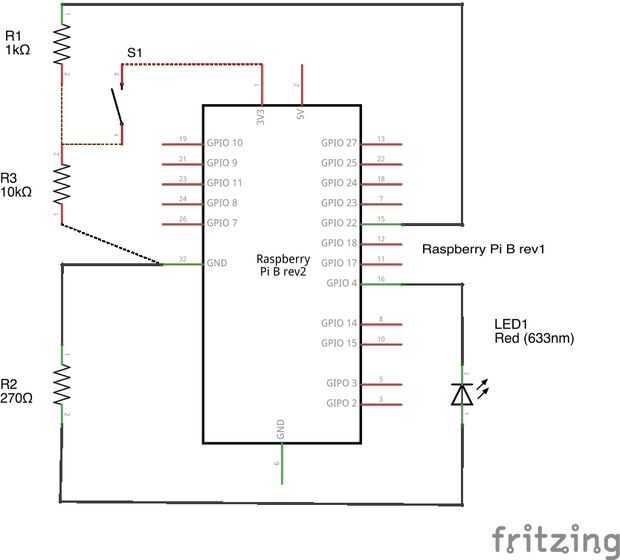

Aquí está el diagrama esquemático y la placa.
El LED es sencillo: resistencia de 270 ohmios es necesaria para iluminar el LED de un 3,3 v de entrada.
El concepto es simple: el LED es una salida del pin 4 y el botón es la entrada del pin 22. El circuito de botón tiene una resistencia de pull-down. PIN 22 se va desplazando hacia abajo a cero a través del resistor de 10K cuando el botón está inactivo. Cuando es presionado, los 3.3V de la Raspberry Pi va en el pin 22 de entrada, pasando por alto la resistencia de 10 K.
Sin el resistor de 10K, usted tendrá una entrada flotante y conseguirá un comportamiento errático en el código. El resistor de 1K protege la frambuesa Pi demasiado actual.
