Paso 2: GPIO salidas conduciendo una placa de relé de 4 canales (con aislamiento óptico)

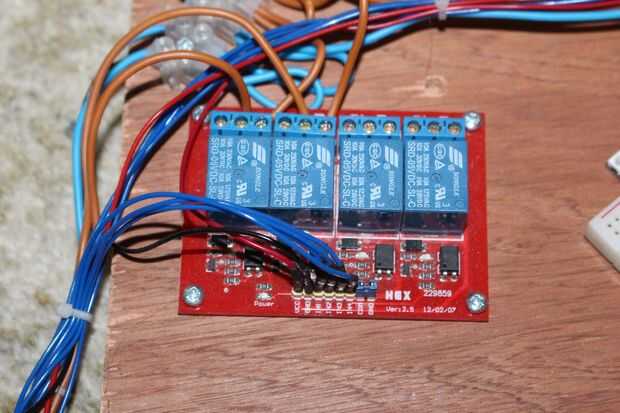

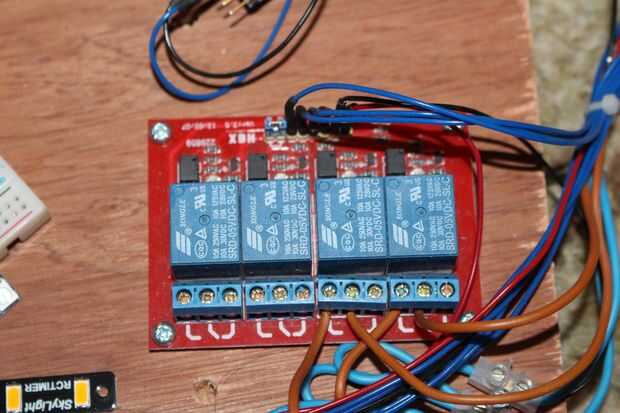

Tan en este proyecto que tenía que apagar y encender luces por lo que en esta etapa es importante darse cuenta de que una frambuesa PI no puede conducir más actual en su GPIO. Tan para nada más que un simple llevó usted necesitará utilizar hardware adicional. Así que he utilizado una placa de relé y el que he elegido es un tablero de 4 canales con un opto aislado en cada canal de entrada.
Una cosa que hay que señalar es que debido a la placa de relé utiliza opto aisladores la Junta debe ser alimentado con 5 voltios. hay conexiones en el tablero para 5 voltios y tierra. este 5 voltios podrían venir forma el Raspberry PI, pero decide utilizar los 5 voltios en la tarjeta de motor paso a paso, pero si lo haces así entonces asegúrese de que tener una tierra común entre todos los dispositivos.
Hasta ahora sólo he utilizado tres de los cuatro Relais.
- Uno se utiliza para cambiar color LED "creciendo".
- Otro se utiliza para encender la mitad la cámara se enciende,
- Y el otro es para la segunda mitad de la cámara se enciende.
Las entradas para el control de los relés vienen directamente de la GPIO.
