Paso 5: Equipo fuente de alimentación usado para alimentar todas las partes.

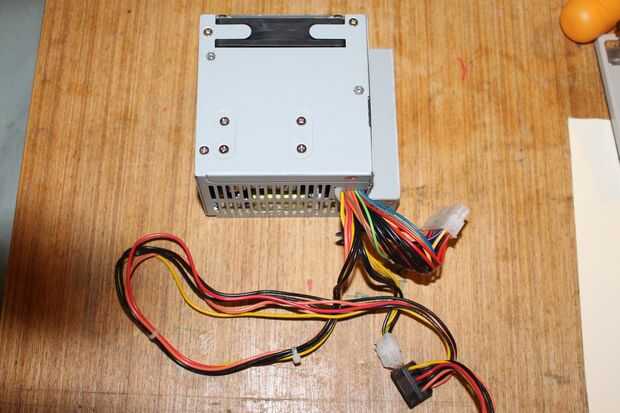

Como esta construcción comenzó a crecer así lo hicieron los requisitos de energía... así que pensé que era la mejor solución conseguir una fuente vieja de PC. Estas en el pasado he utilizado para varios trabajo y está muy bien adaptado a esta tarea. Necesito 5 voltios para la frambuesa pi y 12 voltios de las luces y el motor de pasos y la fuente de alimentación de PC tiene tanto los voltajes con alta capacidad corriente.

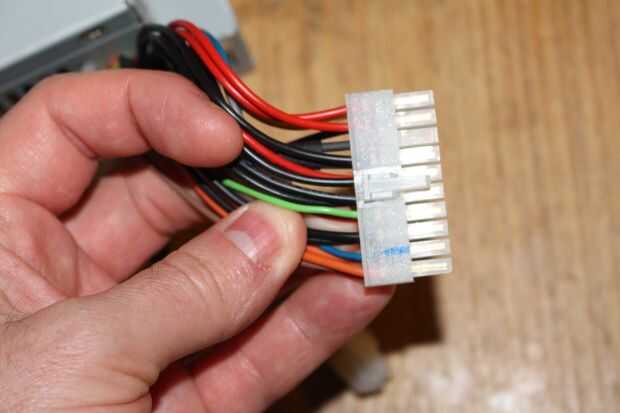

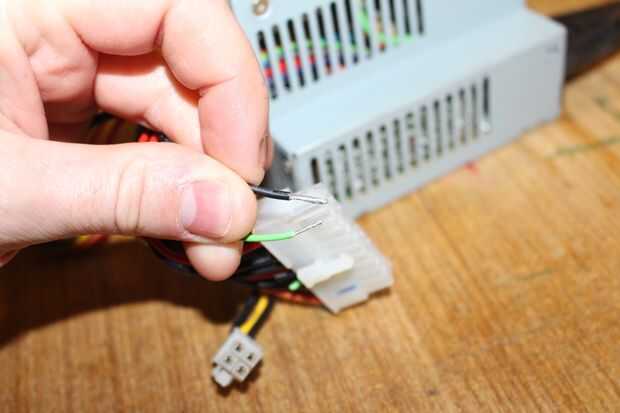

Pero la pregunta es ¿cómo hacer la unidad PSU trabajar?? La respuesta simple es que no sé! así busqué en Google y la respuesta. la fuente de alimentación que he conseguido, tiene un conector de 20 pines y 4 pines y los otros conectores que van a las unidades. Para que esta fuente de alimentación funcione todo lo que tienes que hacer conectar el pin 14 (verde) a tierra (negro) y luego con un poco de suerte la alimentación irá en la vida.

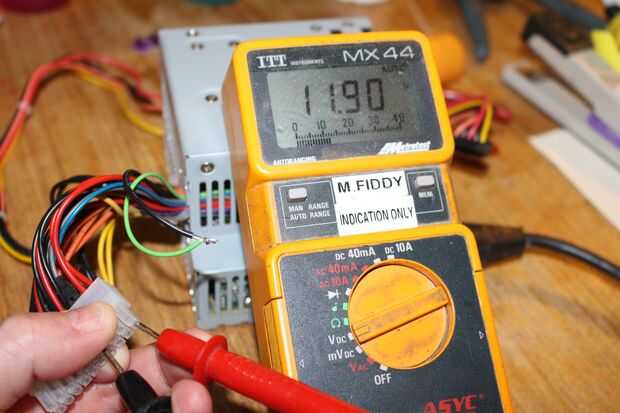

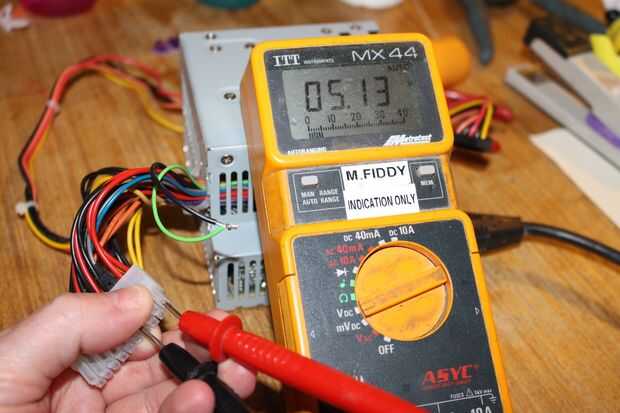

Y por suerte eso fue todo! realmente no era tan difícil. Así que revisé los voltajes (12 voltios y 5 voltios) y entonces conecta los cables a los bloques terminales. No sé cómo estándar PSU pero en mi caso...
- El negro es tierra
- Amarillo es de + 12 voltios
- El rojo es + 5 voltios
Hay otros colores pero no estoy preocupado acerca de ellos para este proyecto.
