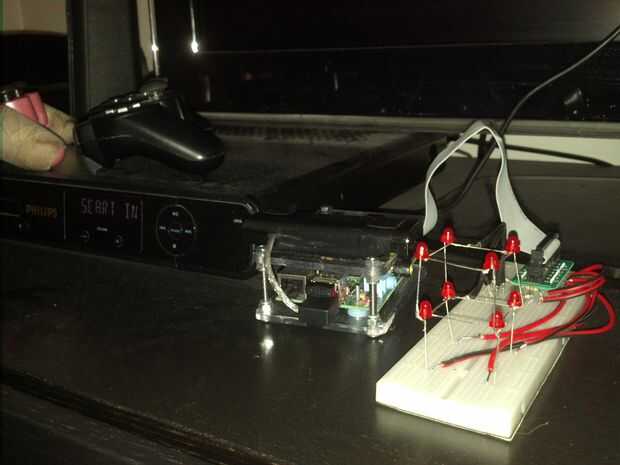

Construí esta bastante simple 2 x 2 x 2 cubo led para mi frambuesa pi y quería compartir lo que aprendí.
Esta es mi primera vez usando transistores el circuito probablemente no es perfecto, pero funciona como tenía la intención de que.
Aquí es lo que se necesita hacer una:
-1 x frambuesa pi
-8 x led de que puede ejecutar en 3, 3V (mina clasificaron para 5v)
-2 transistores NPN (usé dos 2n3904, pero muchos otros también funcionará)
-resistencias 2 x 560 ohmios (verde azul marrón dorado, esto probablemente trabajará con resistencias más resistentes también)
-1 x resistencia de ohm 61 (azul negro marrón oro, que esto es para que no queme el led, no duele si esto es aún más grande)
-1 placa x
-un tablero de arranque de frambuesa pi & cable de cinta o una cinta hackeada por cable desde una unidad de cd/disquete viejo (te recomiendo conseguir un breakout barato y cable de ebay. Es mucho más fácil conectar)
-algunos protoboard cables
