Paso 2: La conexión a
Y si sabes mejor, también debe calcular el drenaje del circuito a plena carga y asegurarse de que no excedan 50 mA!!!!!! (límite supuesto de pines GPIO de la frambuesa pi)
El transistor NPN tiene tres clavijas (o las piernas si eso es lo que está en).
Estos pernos son llamados base, emisor y colector.
Al mirar el lado plano del transistor npn, con las púas hacia abajo,
el pin izquierdo es el emisor, el pin central es la base y la clavija de la derecha es el colector.
Voy a utilizar el pin de la base para cambiar el suelo de las dos capas en el cubo de led de encendido/apagado!

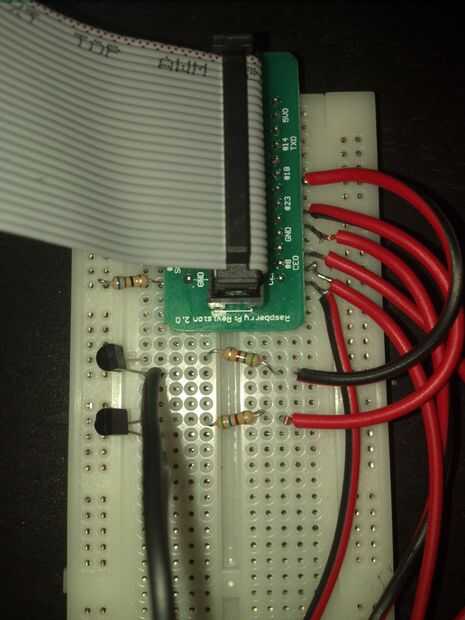

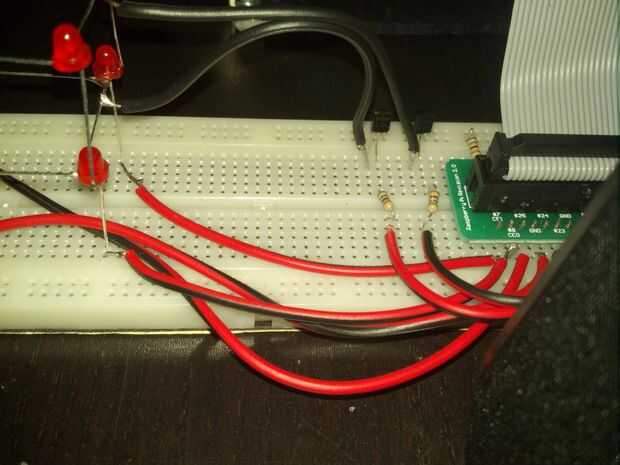

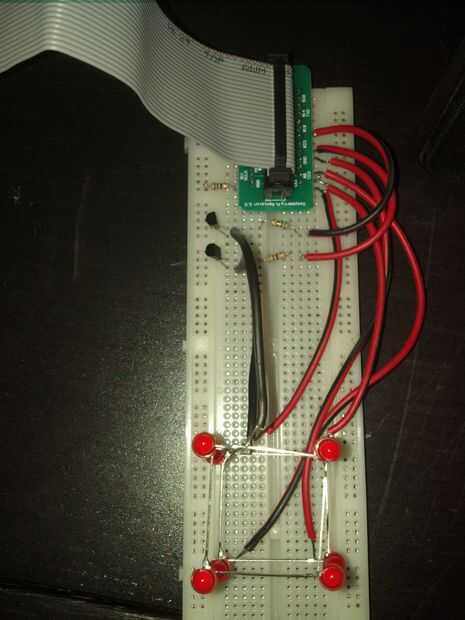

Ahora que el cubo está hecho, usted necesitará alambre para arriba, así:
-pegar los cuatro conductores positivo del cubo led en la placa
-conectar gpios del raspi a cada uno de los 4 cables de positivo del cubo led
-Conecte el resistor limitador actual (61 ohmios) a la tierra en la pi y en el riel de
-conectar la clavija derecha (colector) de ambos transistores npn para el carril de puesta a tierra
-conectar una resistencia de 560 ohm a la pin(base) medio de cada transistor npn
-luego conecte un gpio del raspi a cada uno de los resistores de 560 ohm
-conectar el emisor (el pin izquierdo) de cada transistor npn a uno de los cables negativos del cubo led
- y listo!
