Paso 2: Cableado hasta la frambuesa pi
A los efectos de la prueba, vas a querer dejar un ratón USB, monitor, teclado y dongle inalámbrica (si utiliza uno) conectado.
Usé dos codificadores rotatorios que contó también con pulsador de la entrada. El específico que compré es aquí: http://amzn.com/B00KHTLWU6
Será entonces la soldadura a un protoboard soldable: http://amzn.com/B00FXHXSN6

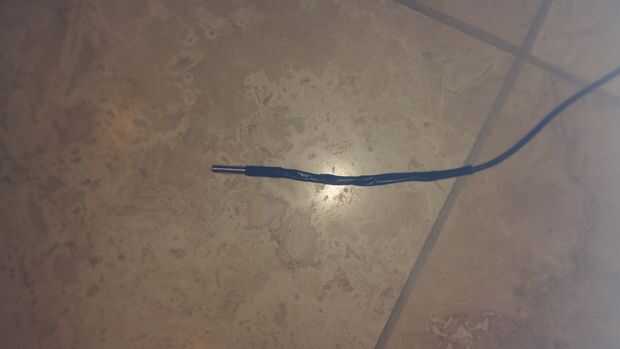

El sensor de temperatura utilizado es un DS18B20, que también fue comprado de Amazon. Es importante tener en cuenta que este sensor no es caja fuerte de la caja del alimento, el revestimiento utilizado es envoltura de PVC normal y no sería seguro en las temperaturas altas. Es necesario añadir una capa de calor seguro alimentos retráctil.
Sensor de temperatura: http://amzn.com/B00EU70ZL8
Encogimiento del calor: http://amzn.com/B0078S7DWA
También necesita una resistencia de ohm k 4.7 para sacar la señal de datos. Esto probablemente mejor se compra localmente, aunque aquí está uno en Amazon: http://amzn.com/B00BWYS6ZY
Usted sólo necesita uno para ser 1/4 watt.
También tendrá algunos hilos a conectar todo y extender las cosas donde se necesita.
Algo como estos va a funcionar: http://amzn.com/B00B4ZRPEY
El cable generalmente será más barato en una tienda de ladrillo y mortero, por lo que su kilometraje puede variar. Alambre sólido de 22 AWG de trabajo para todos nuestros propósitos.
Por último, tendrá algunos pins para todo, hasta la placa del gancho: http://amzn.com/B00899WPSE
Esto muestra la disposición de la placa final. El sensor de temperatura amarillo (datos) está conectado a 4 GPIO, con el cable negro (tierra) conectado a la tierra y el rojo (power) está conectado a la cabecera de 3,3 v. Un tirón para arriba resistencia de ohmios de 4,7 k es necesaria para los datos a leer. GPIO 23 y 24 son las patillas rotatorio temporizador, con 25 GPIO se utiliza como el interruptor del temporizador. GPIO 27 y 22 se utilizan como los pines del potenciómetro rotatorio de temperatura y el pin TDX es repurposed como un pin GPIO para el interruptor de temperatura. Cuando vi el interruptor, me refiero a la función del botón de los mandos, como cualquier botón puede hacer clic en.
Recuerde que existen varios estándares de cableado diferente para la frambuesa pi. Sólo para que sea confuso, diverso software bibliotecas se refieren al número de pin GPIO o el número pin físico a veces. Consulte el gráfico anterior si usted tiene problemas para emparejar para arriba los pernos.
