Frambuesa Pi - TMD26721 Detector de proximidad infrarrojo de Digital Java Tutorial (2 / 4 paso)

Paso 2: conexiones:

Tomar un escudo de I2C para frambuesa pi y empuje suavemente sobre los pines gpio de frambuesa pi.

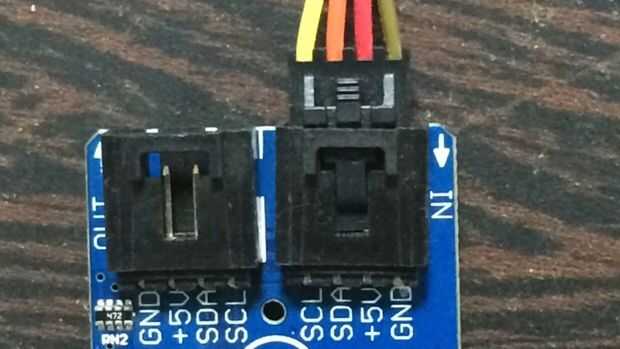

Luego conectarse el un extremo del cable de I2C TMD26721 sensor y el otro extremo el escudo del I2C.

También, conecte el cable Ethernet a la pi o puede utilizar un módulo WiFi.

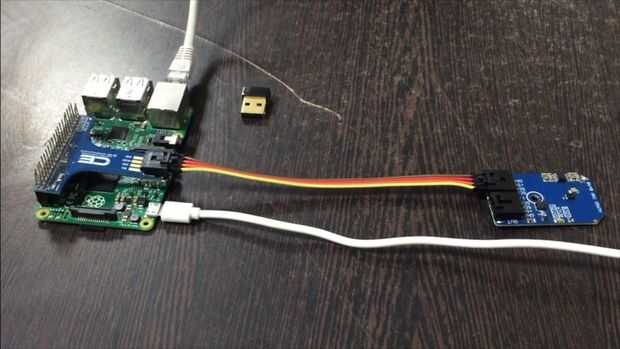

Las conexiones se muestran en la foto de arriba.
