Paso 4: Cableado la Pi y la pantalla para poder

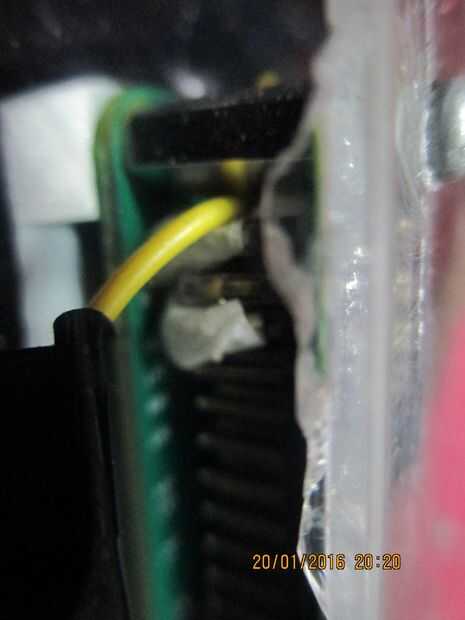

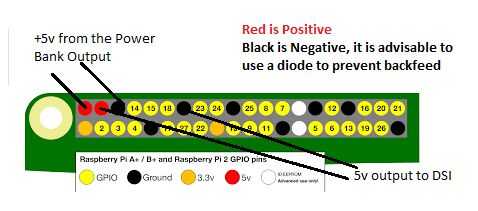

Ahora, vamos a seguir con el cableado. Yo he conectado un diagrama de cableado chicos a seguir. Por favor asegúrese de seguir los diagramas exactamente tal como son. Elegí los pernos específicamente porque están en un punto donde no obstruirán la circulación de aire al procesador, manteniendo fresco cosas. Además, la salida de 5v a la pantalla de la DSI es para conectarse a las salidas de pin GPIO la tarjeta controladora de pantalla. En este punto usted podría considerar el hecho de que podría dar protección a la Pi. En mi caso tengo alguna cinta aislante y forro de la caja de un cassette roto para protegerlo. Puede soldar los cables directamente, pero ten en cuenta que hacerlo anulará la garantía en la Pi y la pantalla. Utilicé algunos cables de puente de ángulo recto (hembra) pero podría ingeniero un cable Frankenstein usando pinzas. Y asegúrese de que aislarlos bien.
