Paso 4: Armar el segundo marco trasero con el caso
Si montarle el kit completo incluyendo el 3D impreso caso siga los pasos anteriores sin bloquear el segundo marco posterior con los cuatro tornillos y arandelas. Luego, uso el corto tornillos en lugar de las tuercas largas para bloquear la tarjeta controladora de pantalla táctil en la parte posterior de la pantalla.

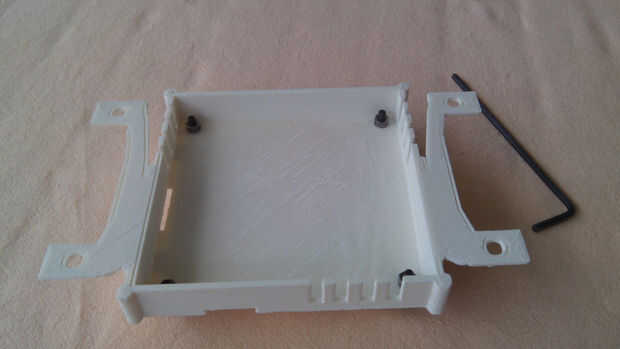

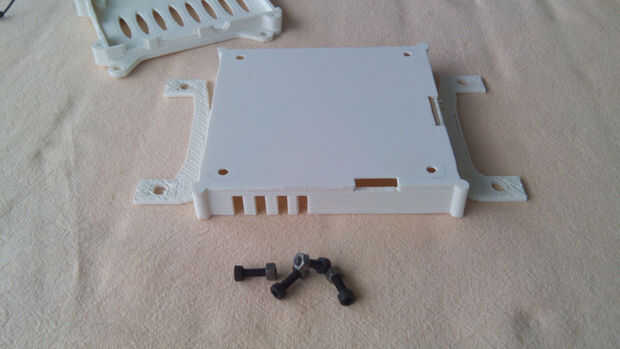

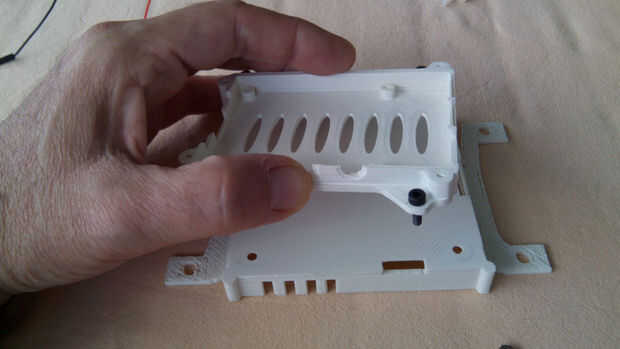

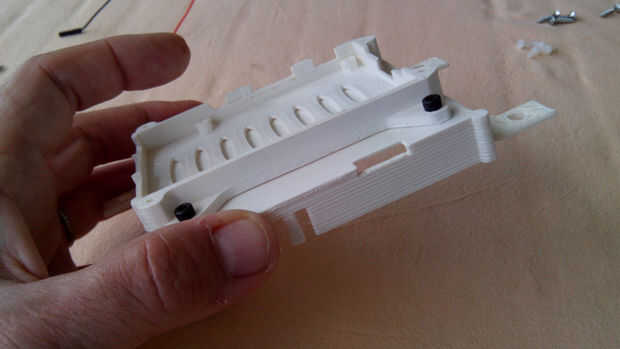

- Utilizando los tornillos Allen y tuercas, fijar las dos primeras partes de la caja creando la base de la caja.
- Compruebe que los cables de alimentación de tablero de regulador y los cables de señal plana están correctamente insertados en los conectores.

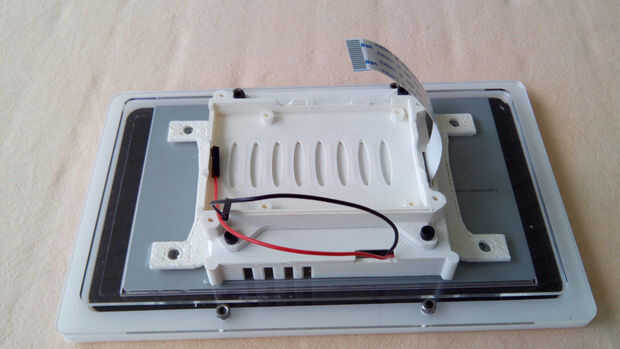

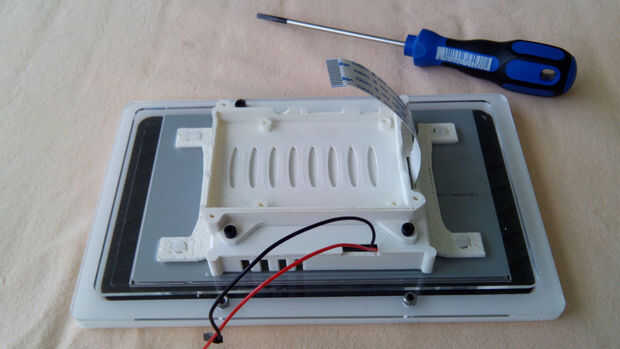

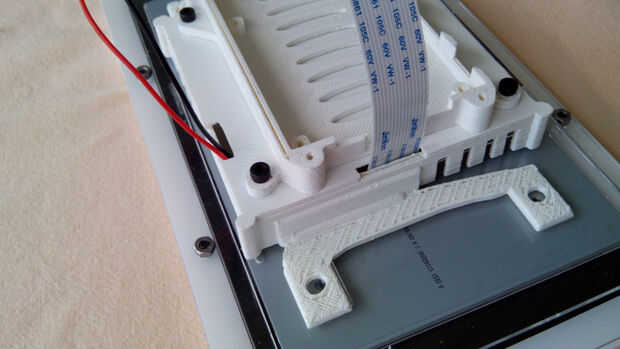

- Paso los cables en el caso basan como se muestra en las imágenes y ponen el caso base en el lugar.
- Fijar el caso base con cuatro tornillos.

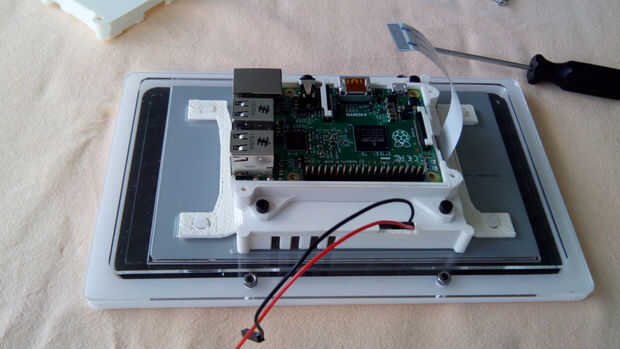

- Inserte la frambuesa PI sobre la base de caso

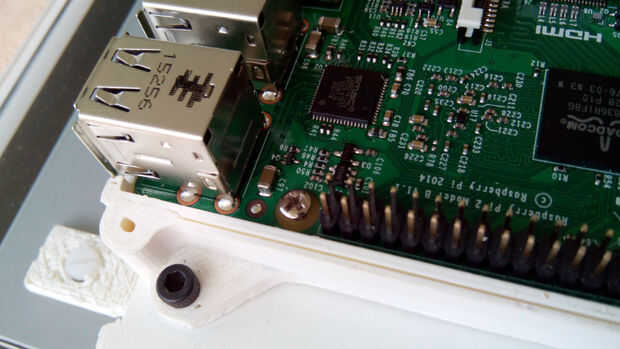

- Fijar la frambuesa PI para el caso base con cuatro tornillos

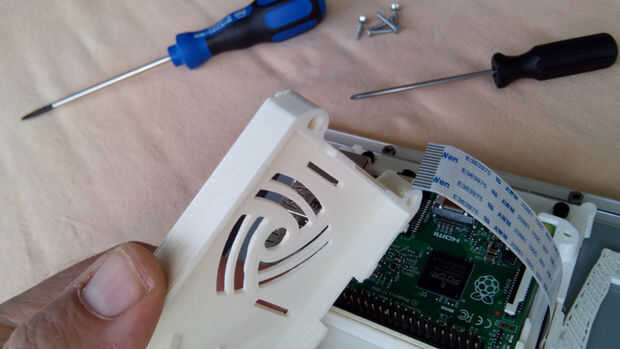

- Insertar el cable plano de datos en el caso superior como se muestra en las imágenes el insertar el cable en el conector de pantalla de Raspberry PI
- Insertar de manera similar los cables de inserción en el encabezado de frambuesa PI 40 pins. Para obtener instrucciones detalladas sobre cómo conectar la pantalla cables para Raspberry PI, consulte el tutorial de Element14.com .

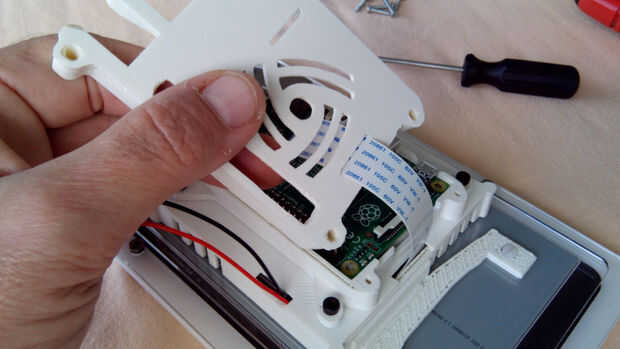

- Poner el caso superior el Raspberry PI y comprobar que todas las conexiones son correctas.

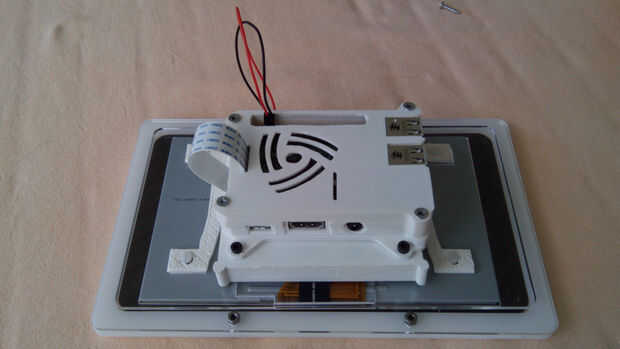

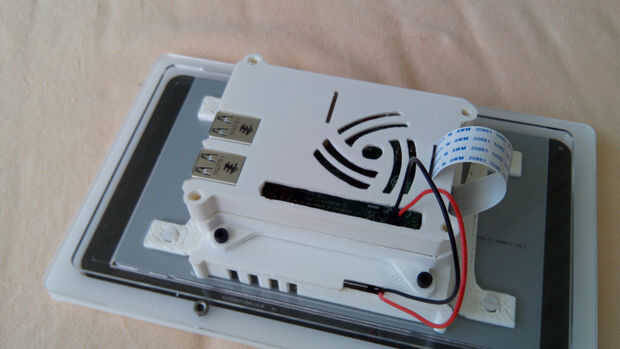

- Cerrar el caso con los 4 tornillos como se muestra en las imágenes.
¡ Felicidades!!!!!!
Ahora su sistema puede ser alimentado y de arranque.
