Paso 1: Conectar tu mochila a la LCD

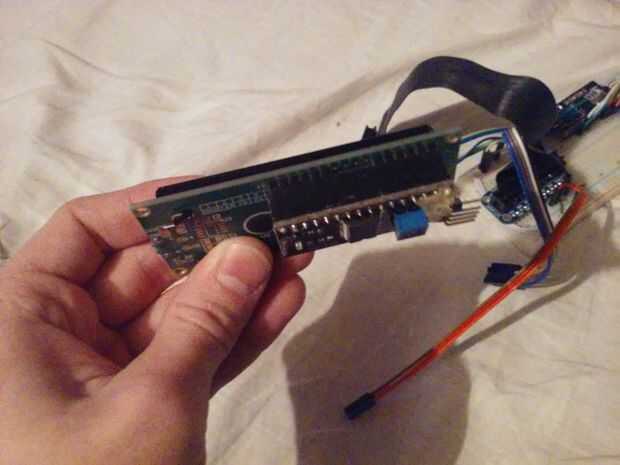

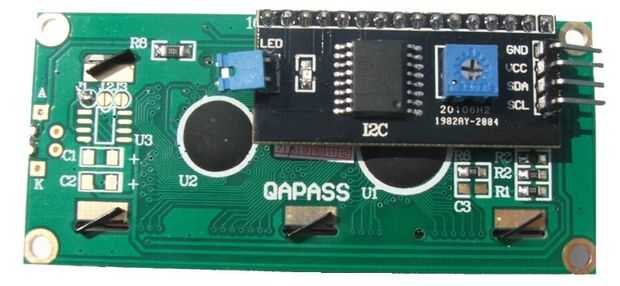

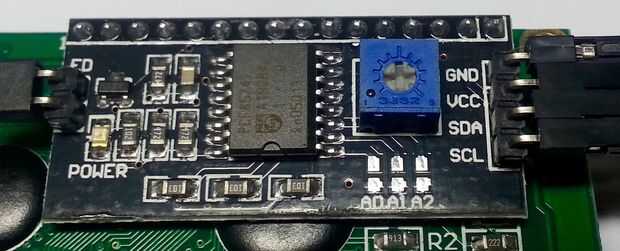

Esto es un primer plano de la mochila. Ha diseñado para ser compatible pin a pin para esas pantallas. Las mochilas se suministran normalmente con clavijas macho... Al igual que las pantallas =) pero incluso con que en la mente, conectar la mochila a su LCD es simple y puede hacerse de muchas maneras diferentes:
- Puede tomar un LCD sin soldado en los encabezados y la mochila en la la soldadura
- Puede desoldar el título masculino de la mochila y añadir un encabezado femenino que, en el que la pantalla LCD podría enchufar.

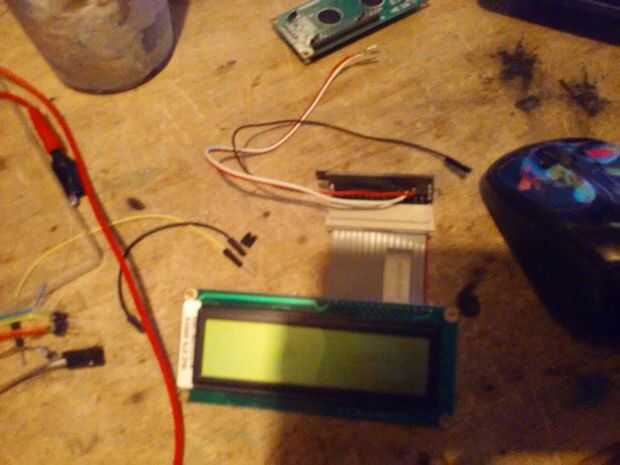

- Se podría dejar la mochila y el LCD con los pernos macho y un cable para conectarlos a patillas.
- Puede usar un protoboard o incluso de mujer a mujer.
De todos modos, tenga en cuenta que el pin de la mochila 1 (el pin más a la derecha de la cabecera) va al pin 1 de la LCD (más a la izquierda cuando mira a la pantalla desde el lado de "Mostrar las cosas" y más a la derecha al mirar la pantalla desde el lado del PCB). Si se les conectan de alguna otra manera, que probablemente no romperá nada, solo que la pantalla obviamente no funciona en ese acuerdo.
Todo está bien, pero simplemente no puede conectarse esta mochila fuera-de-la-caja de su Pi de frambuesa y esperar que funcione. Los resultados posibles de esto son:
- No funciona
- Le fríe el Raspberry Pi
- La pantalla no muestra nada
¿Por qué?
