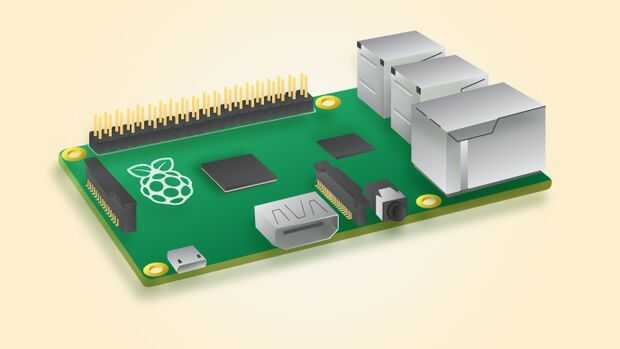

Paso 3: Frambuesa PI 1 modelo B +
El modelo B + es la revisión final del original frambuesa Pi. Substituyó el modelo B en julio de 2014 y fue reemplazado por el Raspberry Pi 2 modelo B en febrero de 2015. En comparación con el modelo B tiene:
Más GPIO. La cabecera GPIO ha crecido a 40 pernos, conservando el mismo pinout para las primeras 26 clavijas como el modelo A y B.More USB. Ahora tenemos 4 puertos USB 2.0, en comparación con el 2 en el modelo B y mejor hotplug y comportamiento de la sobreintensidad de corriente. Micro SD. El zócalo de la tarjeta vieja enchufables SD ha sido sustituido por una versión mucho mejor-pulsador micro SD. Menor consumo de energía. Por reemplazar los reguladores lineares conmutación hemos reducido consumo de energía por entre 0.5W y 1W. Mejor audio. El circuito de audio incorpora una fuente de alimentación de bajo ruido dedicada. Un factor de forma. Nos hemos alineado los conectores USB con el borde de tablero, mover vídeo compuesto en el conector de 3,5 mm y agregó cuatro orificios de montaje colocado directamente. El modelo B + es perfectamente adecuado para su uso en las escuelas: se ofrece más flexibilidad para los estudiantes que la delgada modelo A o A +, que son más útiles para proyectos integrados y que requieren de muy baja potencia, y tiene más puertos USB que el modelo B.
