Frambuesa PiFace L298N bidireccional DC Motor Control (1 / 2 paso)

Paso 1: Conectar el L289N a la PiFace

Esto es el poco encontré los más difíciles trabajar hacia fuera sin embargo ahora que tengo trabajando me parece obvio.

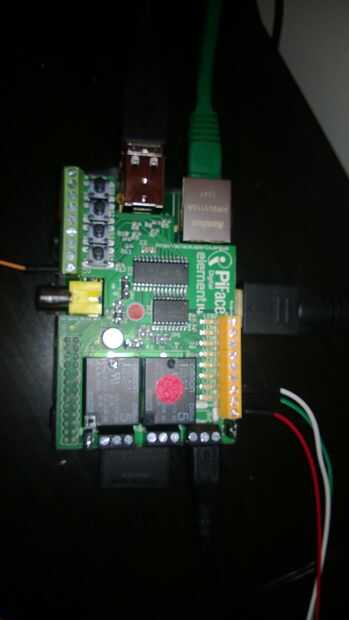

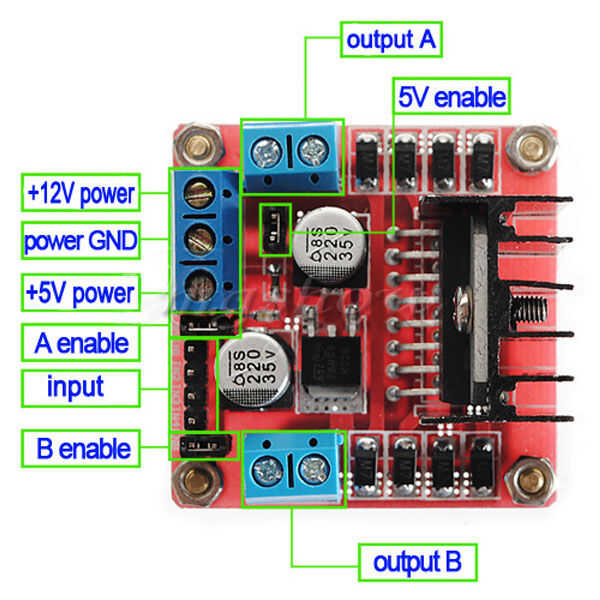

Primero conectar el + 5V en el L289N a 5V en el PiFace.
Ahora conectarse el 0V en la PiFace y la negativa de su fuente de energía de la batería 'GND power' en el L289N.
Conecte el cable positivo de tu fuente de energía de la batería a los + 12V en el L289N.

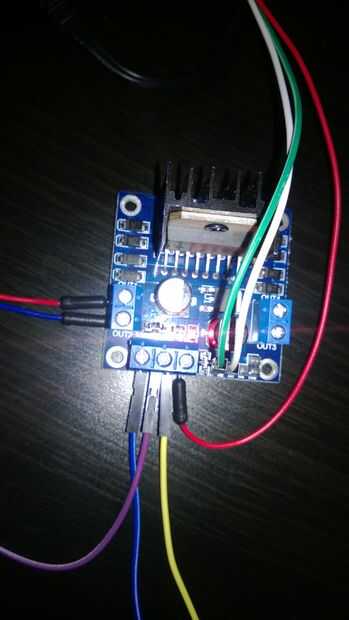

Conecte el motor de la C.C. a una de las salidas, no importa qué terminal conectas cada cable.
Poner un jumper en los pines de habilitar para la salida que estás utilizando o simplemente conéctelos juntos.
Conecte los 2 pines de entrada junto a la salida que se utiliza para salidas 0 y 1 en su PiFace

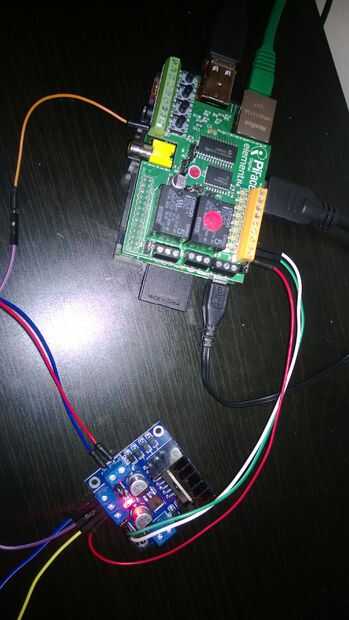

Ahora está todo conectado y listo para hacer su movimiento motor.
