Frambuesa PiSONE múltiples centro de entretenimiento (3 / 6 paso)

Paso 3: Coloque su Pi

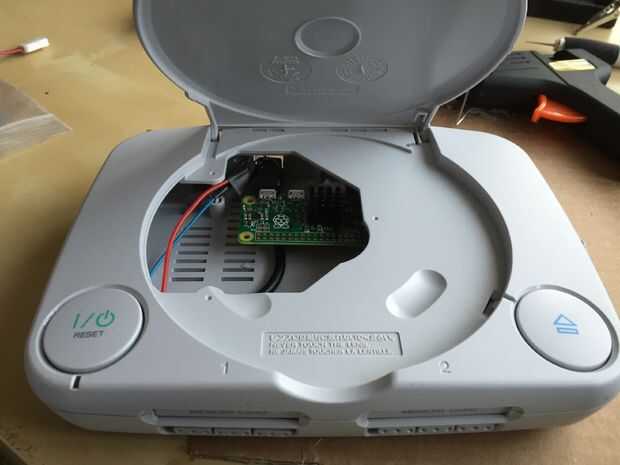

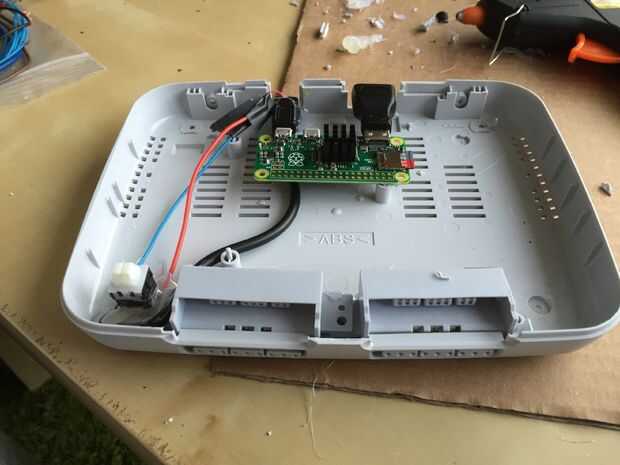

Una feliz coincidencia fue que el HDMI y el conector de alimentación en la Pi cero exactamente alinearon con el poder y puertos de vídeo en el caso de la consola así que me decidí por la posición del cero de Pi con el convertidor HDMI con el caso (como se muestra en las fotos) que ahora no necesito agregar una extensión HDMI. Los puertos hicieron falta ser extendido hacia abajo en la mitad inferior de la caja que se hace fácilmente con cortadores.

A continuación caliente pegué el interruptor del empuje en la misma ubicación como el original del interruptor y asegurado la soldadura y los cables con pegamento más caliente para minimizar la tensión sobre las articulaciones - ver foto. Contar con el cero de Pi en lugar de que probar la parte superior de la caja y encontró que necesitaba para cortar el pilar delantero izquierdo tornillo y Pilar de apoyo trasero para permitir que el caso se cerró. El pilar de apoyo del centro corta a la altura correcta para apoyar el cero de la Pi en el lugar.

Próximo a la posición y agregar el hub usb.
