Paso 3: Reemplazar los puntos de soldadura para el interruptor y LED (opcional)

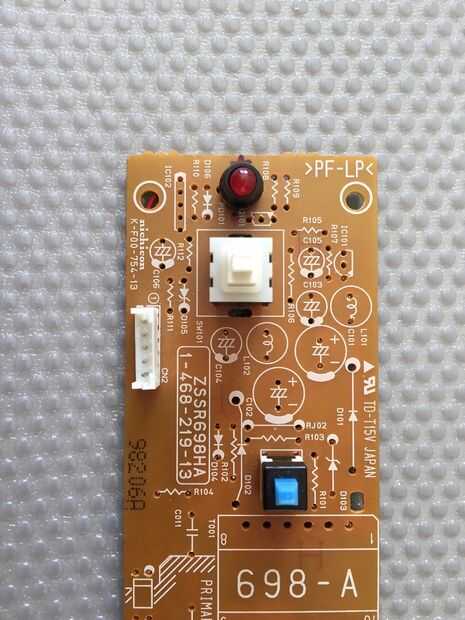

Si desea realizar un cambio sutil en el PiStation visualmente, entonces cambiar el LED de la original verde es una opción simple pero eficaz. Decidí instalar un LED rojo y es muy simple de hacer. El LED es soldado en y entonces protegido por un envolvente de plástico, que fácilmente se quita presionando suavemente los puntos de plástico negro en la parte inferior de la PCB y tirando suavemente de la parte superior hasta que. Entonces verás las patas del LED y luego puede quitar usando el soldador en la parte inferior y tirando suavemente hasta que sale.

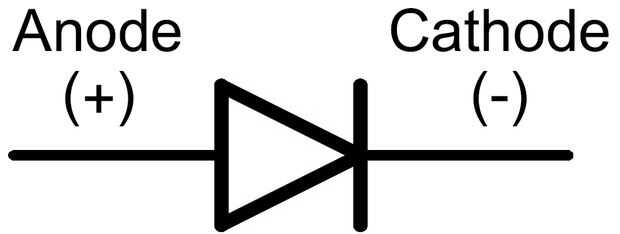

Cuando retire el LED, debería ver una marca en el PCB que indica cual agujero es el ánodo (positivo) y cátodo (negativo) - vea el diagrama para obtener más información.
En mi PCB, el ánodo era el agujero más cercano el borde de la PCB, pero comprueba como la suya puede ser diferente! Usted necesita saber esto para poner el LED de la manera correcta. Para referencia, la pierna más larga en el LED es el ánodo (positivo) y el más corto de la pierna del cátodo (negativo – si usted está interesado puede leer más sobre LED y diodo polaridad aquí). Una vez identificado, pop el LED en la placa de la soldadura en el lugar y vuelva a colocar el protector de plástico negro.

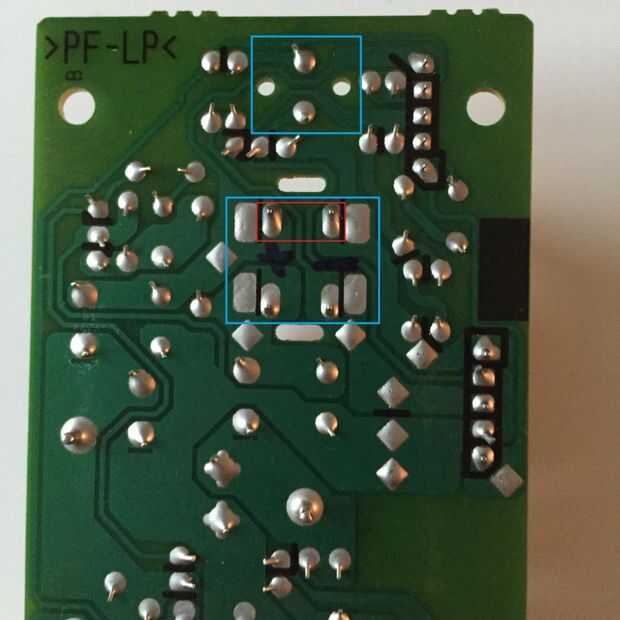

Los interruptores son un poco más complicados ya que hay 4 puntos en lugar de 2 para buscar hacia fuera (aunque sólo dos se utilizan). Después de mucho ensayo y error, he podido averiguar que puntos se necesitan - echa un vistazo a la imagen de primer plano del este (las casillas azules resaltar las áreas que estoy hablando).

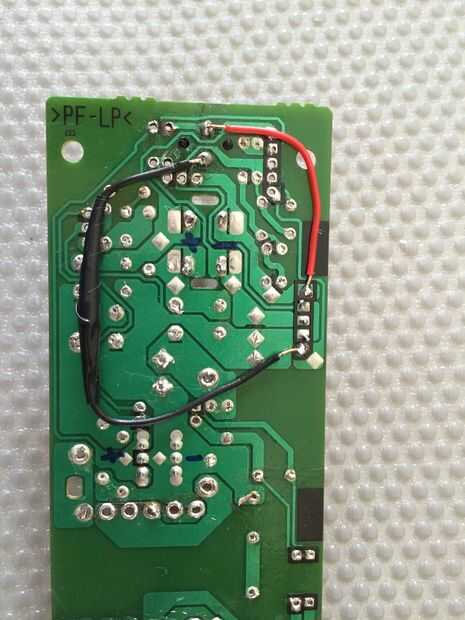

Una vez identificado, entonces soldado mis cables desde el tablero de circuitos de Mausberry (tome una mirada en el th para detalladas instrucciones sobre esto levantándose y corriendo) y y como resultado mi PCB a medida parecía mucho mejor.
Usted puede haber notado que yo he soldado mis cables a un punto en el lado derecho de la Junta, este es un punto de ruptura como el GPIO en la Raspberry Pi y conectar con el Pi hace un poco más accesible. Puede conectar los cables directamente a la GPIO en su Pi de frambuesa, pero quería usar el conector extra ya que era más fácil una vez vuelto a montar.
El cable negro (negativo) también tiene una resistencia de 330 ohmios en línea. He aislado esto con alguna cinta aislante... algunas personas ya me han dicho esto no es necesario pero preferí ser más seguro que lo siento! El punto rojo (positivo) se conecta al LED del punto en el circuito de Mausberry y el punto negro (negativo) se conecta a cualquier conector de tierra en la Raspberry Pi. Es un circuito simple que se enciende cuando hay energía a la Pi y apagado cuando no hay. También hay dos pernos más conectados al circuito de Mausberry que se explica en su página de configuración.
