Paso 1: Las partes de la fuente
Tuve todas las piezas ahí, ya que son piezas genéricas disponibles, pero te ofrezco fuentes reputables para cada uno para ponerte en marcha. Te proporciono electrónica RS números de parte para la simplicidad, pero todas las piezas están disponibles también en ebay u otras fuentes on-line a precios mucho mejor. Yo recomendaría sosteniendo tales piezas 'en stock' ya que son bastante útiles para todo tipo de trabajos.
Piezas necesarias:
• 2 fila x 13 forma (26 pines) 0,1"(o 2,54 mm) Pitch premontado del zócalo. La muesca de polarización no es necesaria, pero la parte del alivio de tensión es útil, pero debe ser diseñado para montaje en ángulo recto, cable. RS: 323-7902.

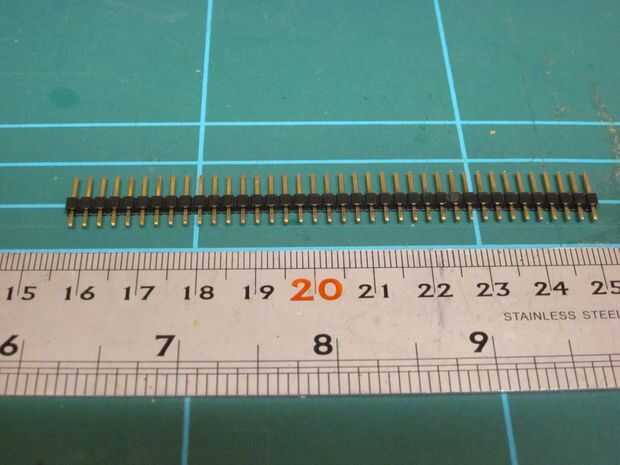

• 2 fila x (al menos) 13 forma 0,1" tono recto encabezado, para el montaje del PWB (también conocido como terminación de la soldadura) se puede obtener más unos y corte a la longitud con algunas cuchillas de filo. RS: 827-7772

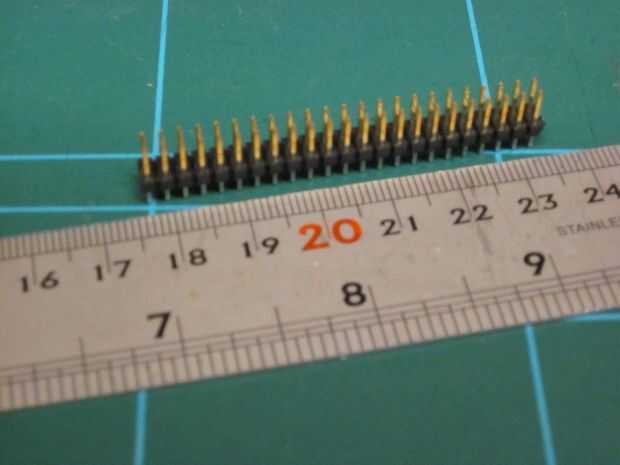

• 2 fila 1 x 13 (al menos) forma 0,1" recta Rúbrica, para montaje en PCB, una vez más, sólo haz los más y cortar hacia abajo. Debe buscar con largos pins. Al menos 8 m m. Nota: usted puede empujar las clavijas aunque el plástico desde abajo para extender los pines un par de mm! RS: 767-1110

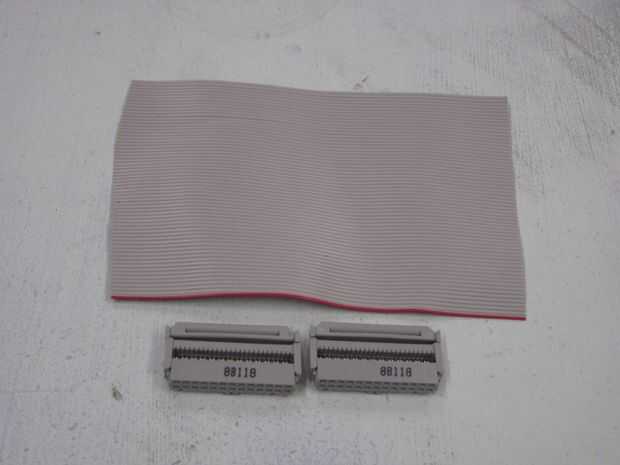

• Longitud corta de por lo menos 26 0,05"(1,27 mm) pitch, cable de cinta plana o un viejo cable de disquete/IDE. RS: 289-9925

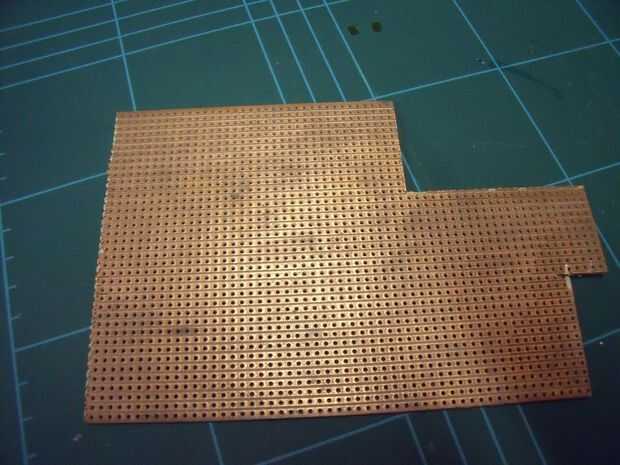

• Cobre revestido tira Junta (aka Veroboard) 0,1" Brea de un solo lado. RS: 01-393
Puede saltarse compra las tomas ya ensambladas y utilice un cable de disquete viejo directamente, pero va a ser bastante largo y se degradará la calidad de la señal. El pobre chip de Broadcom aplicación abordo Raspi se tiene que conducir mucho más capacitivo de la carga. Si usted quiere ser barato podría cortar un cable de floppy y comprar sólo una toma de corriente para hacer un cable más corto. En general, debe tener esos cables tan cortos como sea posible.
