Paso 5: Cortar la placa perforada a medida

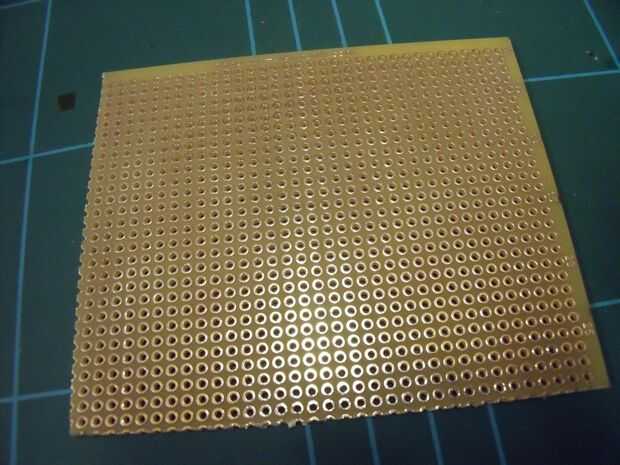

No necesariamente necesitas usar tira Junta, si tienes algunos Eurocard (segunda imagen) disponibles, pero sin duda lo recomendaría. Eurocard no tiene los rastros de cobre, por lo que necesita hacer puentes de soldadura a mano y, bueno, este es solo sucio. Tan utilizar la tira Junta!

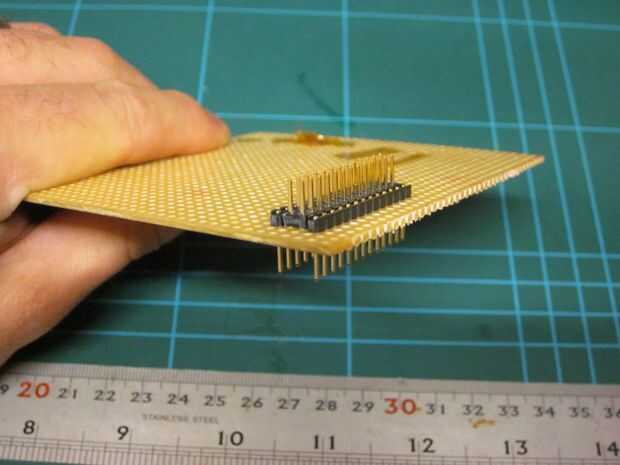

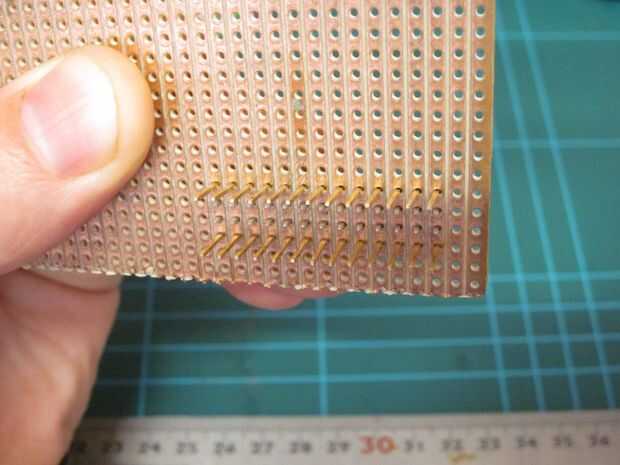

Muestra la primera imagen todas las partes en el lado de no cobre, tope derecha uno contra el otro. Tenga cuidado de asegurarse de que la dirección de los rastros de cobre es perpendicular al eje de las piezas! Nos vamos a conectar el encabezado interior a los pines, no corta todos los bolos juntos. El águila de ojos habrá notado que los rastros de cobre corta la parte superior y filas de la parte inferior de la cabecera de dos filas juntos - no se preocupe, vamos a ranura cuidadosamente el lado cobre de la Junta para desconectarlos!

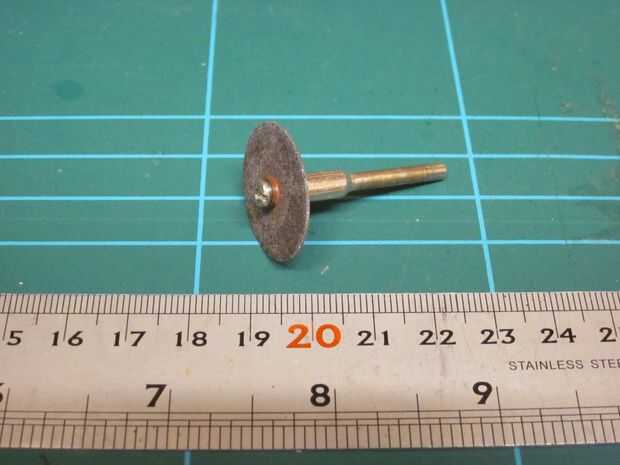

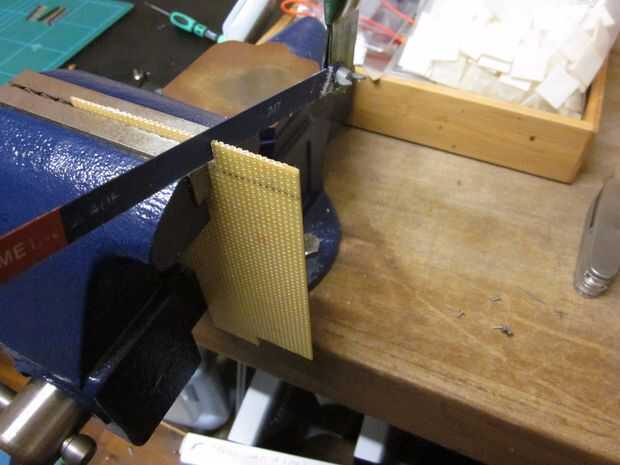

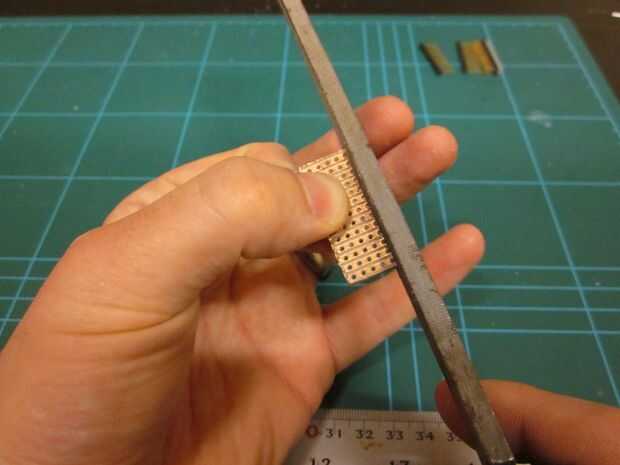

Usted tendrá que cortar la Junta de tira con cuidado y lentamente para no dañar su filo. Para esto puede utilizar una sierra pequeña, un disco de corte giratorio (ver tercera imagen) montado en una dremel o una sierra de cinta (ir a su local hackerspace y pedir!) Sólo tendrá material suficiente para montar los componentes, por lo se verá como un rectángulo de 13 x 4 agujeros de tamaño. Archivo de todos los filos a ordenado un poco.
