Frambueso Pi fotocélula registro y alerta el sistema de (3 / 5 paso)

Paso 3: Conexión de los LEDs

Ahora vamos a cablear los LEDs.

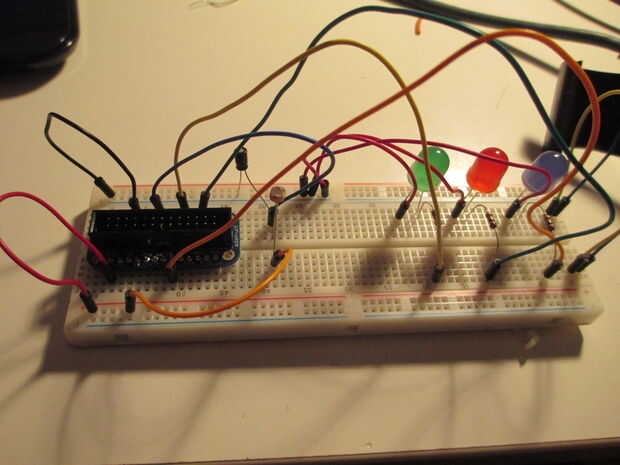

Poner 3 LEDs en la protoboard. Usaremos azul como acto, rojo como HI y verde como LO.
Para cada LED, conecte uno de los resistores con el conector positivo. Desde el otro extremo de esa resistencia, conecte un cable para:
22 de la ley
25 HI HI
24 para LO

Luego, en el pin negativo de cada LED, conecte un cable a tierra.
