FrankenCamera: Una guía a la cirugía de cámara (7 / 7 paso)

Paso 7: montaje

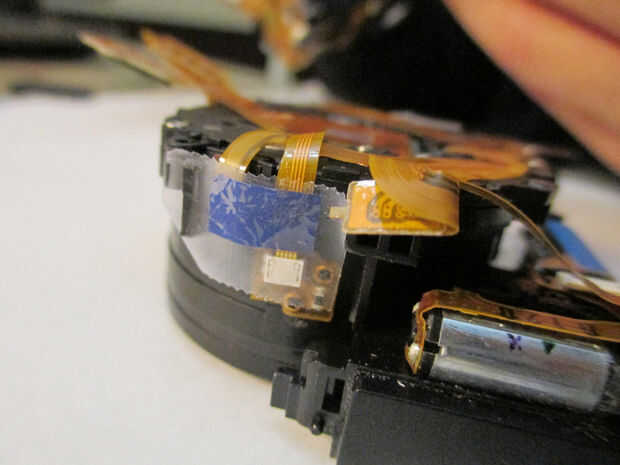

Ahora viene la tediosa labor de poner cosas detrás juntos. Como se puede ver en la primera foto, Ley de Murphy ataca de nuevo, y desprendió una pieza plástica que se utiliza para sujetar los cables de cinta en su lugar. Basta de la cinta.

Vuelva a colocar el flash primero. Ajuste el lente/sensor/Flash en el marco del metal, mientras que al mismo tiempo levantando la estructura derecha por lo que pueden meter los 2 cables de cinta ancha de sensor por debajo de. Ver video de referencia en el montaje de esta parte (Nota: hay un conector de trípode de metal que debe caber tan bien. No te olvides de él como lo hice).

Una vez que han conseguido todo en su lugar más o menos correcto, alinee la unidad del sensor y la unidad de flash y la estructura metálica de la parte inferior del tornillo temporalmente en su lugar. A continuación, vuelva a conectar el cable de cinta superior, los cables de 2 cinta por debajo de la chapa derecha y atornille esa placa en. Por último, atornillamos la placa de metal en forma permanente. Ver el video.

Coloque la pantalla LCD (ancho inferior cable primero y luego superior). Luego fije la cubierta lateral y la cubierta superior y las piezas en el tornillo. Vuelva a conectar el cable de cinta de la portada a su toma, coloque la portada y la contraportada (junto con su par de la cubierta inferior) y atornille todo todos juntos.

La cirugía de la cámara ya está terminada! Poner en la batería y asegúrese de que todo funciona. Felicidades sobre la fijación de que la cámara y espero que has aprendido un poco más sobre la cámara en el proceso!

Gracias por leerme y voten por mí si te ha gustado el Instructable!
