Paso 12: Conectar LED cuerdas a la Junta - parte 2 de 2

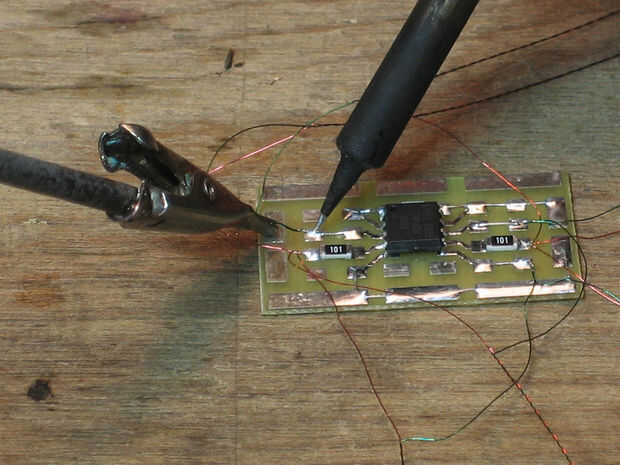

Usando un proceso similar a cómo se hacen los paquetes de 3 hilos rojo, Únete los alambres verdes en paquetes de 2 cables y soldarlos a la PIN_C, PIN_D y PIN_E. Por no soldar los paquetes a la plataforma más cercana al microcontrolador, nos entregamos más de espacio que necesitamos para hacer cualquier trabajo de soldadura de retocar en el microcontrolador o adjuntar un clip de programación a la Junta.

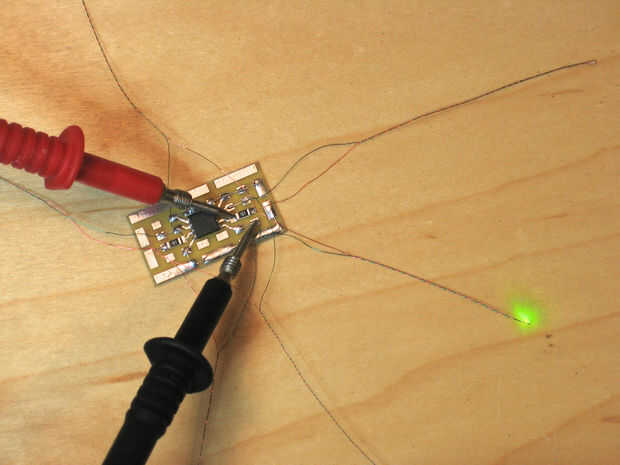

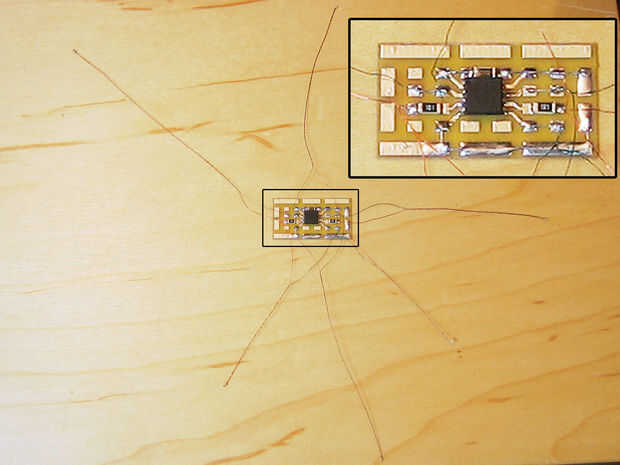

Una vez que todas las cadenas de LED han sido soldadas a la Junta, es una buena idea a prueba. Con una fuente de alimentación de 3V, prueba las cuerdas colocando un voltaje positivo en PIN_A o PIN_B, teniendo cuidado de colocarlo * detrás * la resistencia desde 3V dañarán estos LED sin él y mueve la tensión negativa entre PIN_C, PIN_D y PIN_E. Cada combinación de pernos debe resultar en una iluminación LED sondeado.
(si tu chip es ya programado en este momento entonces simplemente aplicar energía a la Junta (VCC y GND) debería ser suficiente para probar los seis LED en una va. El programa previsto ciclos a través de todos los LED en el arranque.)
