Paso 4: Circuito de montaje de la tarjeta - parte 1 de 3
Flujo las pastillas-

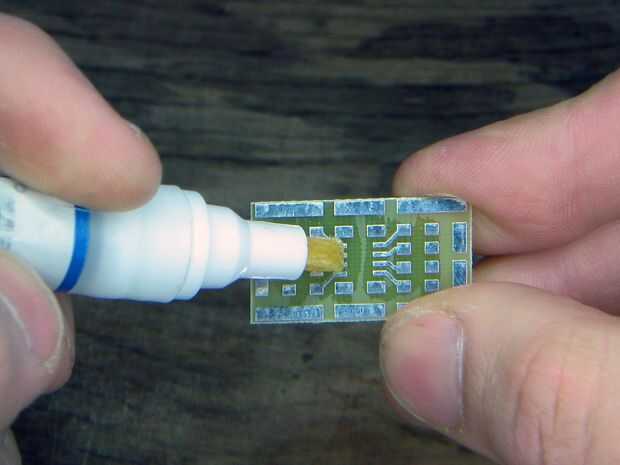

Tiendo a todo, incluso cuando se utiliza soldadura que ya contiene el flujo del flujo. Esto es especialmente cierto cuando estoy usando la pluma de fundente soluble en agua ya que la limpieza es tan fácil y la pluma facilita no tener flujo por todas partes.

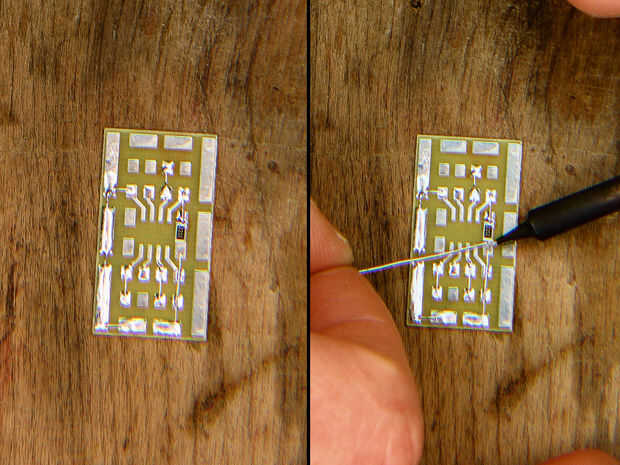

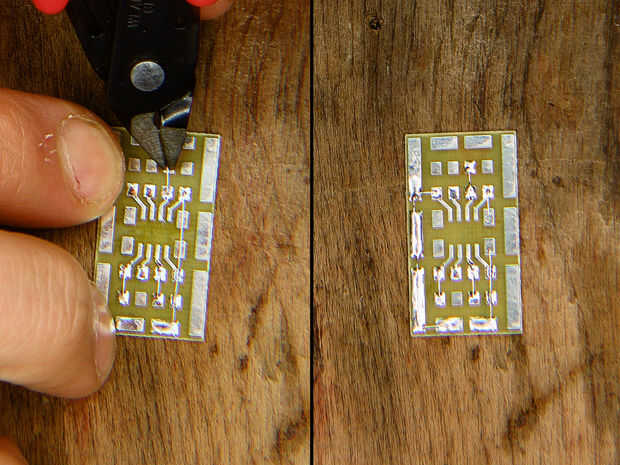

Puente de alambre de soldadura a través de las almohadillas como se ilustra-

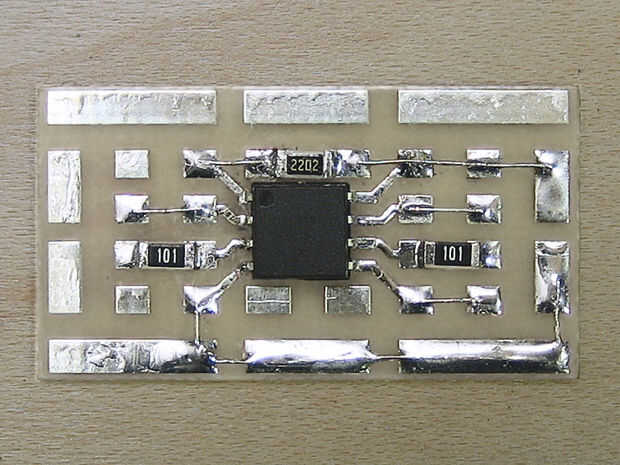

La consecuencia de no tener nuestra propia PCB para este proyecto es que tenemos que añadir nuestros propios cables de bus. Tenga en cuenta también los cables de bus en PIN_C, PIN_D y PIN_E. No son estrictamente necesarios pero parece limpiador de esta manera y también nos da un espacio al colocar un clip al microprocesador de programación.
Resistencias a la junta - la soldadura

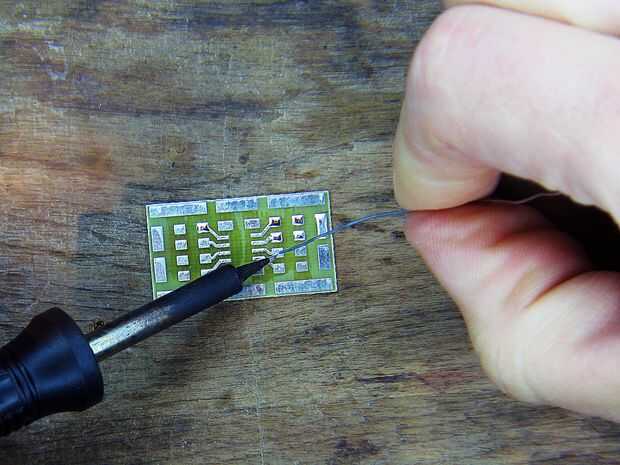

Hay un número de buenas guías en internet con ejemplos de como soldar componentes de montaje superficial. En general, quieres empezar poniendo un poco de soldadura sobre una almohadilla. El componente en un par de pinzas, calentar la soldadura y mantenga un lado del componente en la soldadura hasta que fluye en el pasador. Desea mantener la componente a ras con el tablero mientras estás haciendo esto. Luego, al otro lado de la soldadura. Ver la foto.
