Paso 5: Circuito de montaje de la tarjeta - parte 2 de 3

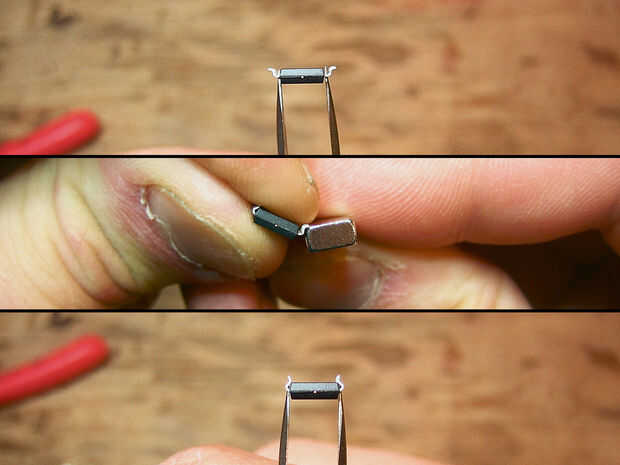

Curva de pines en el microcontrolador-
Otra consecuencia de no tener nuestra propia PCB hecho es que tenemos que lidiar con la inusual anchura de la viruta ATTiny45 que pasa a ser ligeramente más ancho que quepan cómodamente en la tabla de surf. La solución sencilla es doblar las patas hacia adentro para que el chip se encuentra en las almohadillas en lugar de sentarse en ellos.

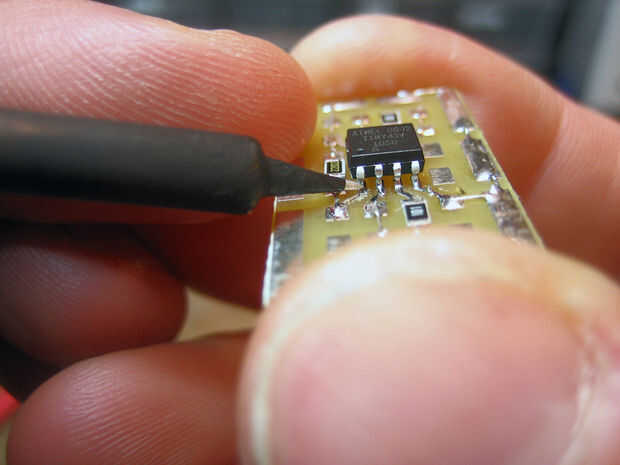

Microcontrolador para el tablero - la soldadura
Una vez más, hay muchos SMD soldaduras guías por ahí pero el Resumen Ejecutivo es la siguiente:
-Flujo los pines del chip (creo que esto lo hace * mucho * más fácil de conseguir una buena soldadura común, especialmente con la topología extraña superficie de estos pins de doblado)
-Sujetar el chip a la almohadilla y retirar la soldadura de la almohadilla cuadrada y en el primer pin del chip (añadir más soldadura si hay no suficiente en el Cojín cuadrado pero normalmente tendrás suficiente ya).
-Hacer seguro de que la soldadura fluya realmente para arriba y * en * el pin. La soldadura propuesta es algo así como "empujando" la soldadura en la espiga.
-Una vez que se suelda el primer pin, vaya al pin en la esquina opuesta de la viruta y soldadura abajo también. Una vez que esas dos esquinas se viraron hacia abajo, el chip debe permanecer firmemente en su lugar y los pernos restantes se convierten en fáciles de completar.
Además, tenga mucho cuidado que soldar el chip a la Junta en la orientación correcta. Si te fijas bien en el chip verás una pequeña muesca redonda en la parte superior en una de las esquinas. Esa sangría marca pin #1 que he marcadas como el "reset' pines en el chip (ver diagrama). Si usted la soldadura hacia abajo en la orientación incorrecta, te prometo que no funciona ;)
